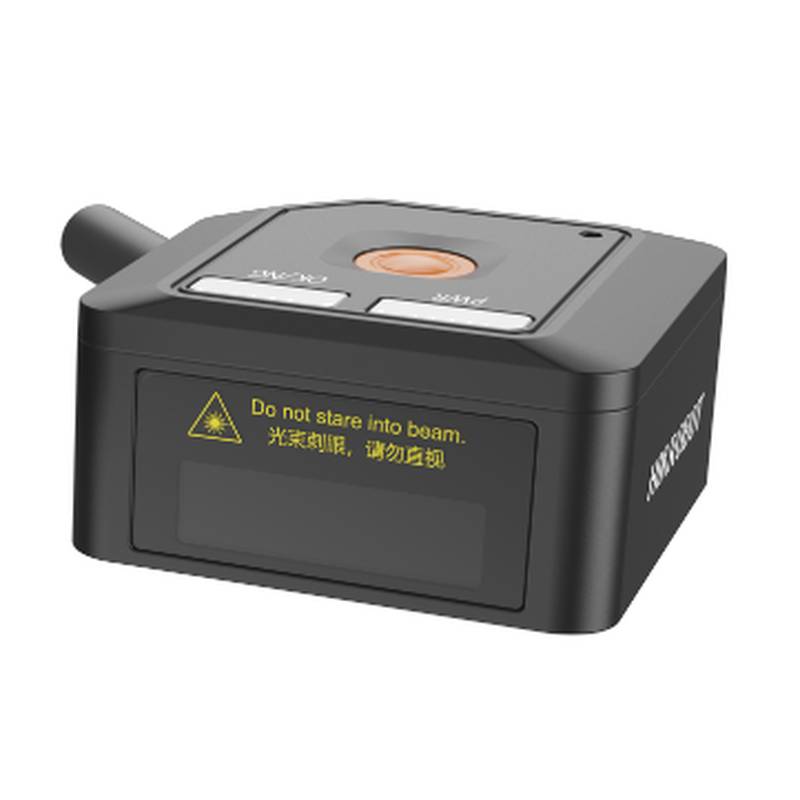

HIKROBOT MV-ID803M-03S-WBN-SR有线工业条码扫描器

HIKROBOT MV-ID803M-03S-WBN-SR是一款高性能的3MP工业条形码扫描仪，专为要求苛刻的自动识别任务而设计。这款有线条形码扫描仪将先进的成像技术与强大的工业功能相结合，使其成为工厂自动化、物流和制造环境的理想解决方案。它能够可靠地捕获和解码各种1D和2D条形码，再加上其紧凑的M10安装设计和IP54等级，即使在具有挑战性的条件下也能确保无缝集成和可靠运行。作为现代工业工作流程中的关键组件，这种安装的条形码扫描仪在提高操作效率和数据准确性方面表现出色。

产品规格：

型号：MV-ID803M-03S-WBN-SR名称：3MP分辨率，3.1mm焦距，白光，SR，以太网端口，RJ45以太网开放静态电缆性能：

*条形码类型：

*1D：代码39、代码93、代码128（包括GS1-128）、ITF14、ITF25、CodaBar、EAN8、EAN13、UPCA、UPCE

*二维码：二维码（包括GS1-QR）、数据矩阵（包括GSI-DM）、微二维码、AZTEC、韩欣

*堆叠：PDF417

*最低条形码精度：1D：6 mil，2D：17 mil

*最大处理帧率：60 fps

*最大读取速度：15码/秒

*像素尺寸：3.7μm×3.7μm

*传感器尺寸：1/6“

*分辨率：640×480

*景深：

*EAN13（13密耳）：40毫米~250毫米

*代码39（5密耳）：60毫米~110毫米

*代码128（10密耳）：40毫米~250毫米

*数据矩阵（10密耳）：50毫米~140毫米

*二维码（15密耳）：25毫米~215毫米

*曝光时间：60μs~7000μs

*增益：1dB~15dB

*颜色：单色电气特性：

*数据接口：RJ45

*数字输入/输出：单向非隔离输入（引脚1输入）、单向非隔离输出（引脚3输出）、单向可配置输入/输出（引脚2输入/输出）、支持通过顶部按钮触发的单向RS-232

*电源：12~24 VDC

*最大功耗：2.5W@12VDC结构特性：

*焦距：3.1毫米

*镜头支架：M10支架

*镜头盖：透明

*环境光：0~100000勒克斯

*光源：暖白色LED

*瞄准：橙色圆形光瞄准

*尺寸：38毫米×38毫米×19毫米

*状态指示灯：LED指示灯、蜂鸣器

*防护等级：IP54

*重量：约40克（不含电缆）

*工作温度：-20~50°C

*储存温度：-40~70°C

*湿度：5%~95%RH（非冷凝）一般规格：

*软件：IDMVS

*认证：CE、RoHS、KC

满足工业需求的先进性能

MV-ID803M-03S-WBN-SR专为在高容量、快节奏的工业环境中提供卓越的性能而设计。其640×480的分辨率，加上3.7μm的像素尺寸，可以对即使是小的或密集打印的条形码进行精确成像和可靠解码，1D码的最低精度为6 mil，2D码的最低准确度为17 mil。令人印象深刻的60 fps的最大处理帧率和每秒15个代码的最大读取速度确保了吞吐量永远不会成为瓶颈。优化的景深范围为25毫米至250毫米，适用于各种条形码类型和尺寸，为定位和安装提供了灵活性。暖白色LED照明提供均匀的照明，最大限度地减少阴影和眩光，这对一致的阅读至关重要。此外，该设备支持多种通信协议，包括SmartSDK、TCP客户端、串行、FTP、TCP服务器和UDP，有助于无缝集成到现有的自动化系统中。

恶劣环境下的稳健设计

HIKROBOT MV-ID803M-03S-WBN-SR可承受工业环境的严酷考验，具有IP54防护等级，可防止灰尘和水进入。其紧凑的外形尺寸（38 mm×38 mm×19 mm）和轻质设计（无电缆时约40 g）使其易于安装在空间受限的应用中。-20°C至50°C的工作温度范围和5%至95%RH（非冷凝）的湿度耐受性确保了在广泛的环境条件下可靠运行。该设备由标准的12~24 VDC电源供电，在12 VDC时最大功耗为2.5 W，有助于提高能源效率。状态指示通过LED指示器和蜂鸣器提供，允许快速的视觉和听觉反馈。

多功能连接和控制

MV-ID803M-03S-WBN-SR具有RJ45以太网端口，用于高速数据传输和网络连接，简化了与工业网络的集成。它还包括多功能的数字I/O功能，具有非隔离的输入和输出端口，以及可配置的I/O端口，可轻松与PLC和其他自动化设备集成。RS-232接口也可用，进一步增强了其连接选项。该设备可以通过专用的顶部安装按钮触发，在需要时提供方便的手动操作。所包含的IDMVS软件为配置、管理和图像采集提供了一个全面的平台，简化了设置和部署过程。

应用和场地适用性

这种工业条形码扫描仪非常适合汽车制造行业的高要求应用，特别是在装配线上，零部件的高速识别对于质量控制和可追溯性至关重要。它的精度和速度也使其在整个生产过程中跟踪PCB和子组件的电子制造业中具有不可估量的价值。在制药和食品饮料行业，MV-ID803M-03S-WBN-SR可用于高效跟踪包装、批号和有效期，确保符合监管要求并防止错误。对于物流和仓储业务，其强大的性能和可靠的读取能力有助于简化库存管理和订单履行。

虽然MV-ID803M-03S-WBN-SR是一款多功能设备，但在可以保持一致的照明条件并且条形码质量满足指定最低精度的环境中，可以实现其最佳性能。对于需要颜色识别或超过3MP的极高分辨率的应用，可以考虑其他型号。

系列中的其他型号：

对于要求略有不同的应用，HIKROBOT提供了一系列类似的型号，包括：

MV-ID803M-03S-WBN-SR-R

MV-ID803M-03S-WBN-SR-U

MV-ID803M-03S-WBP-SR

MV-ID803M-03S-WBP-SR-R

MV-ID803M-03S-WBP-SR-U

MV-id813-05S-WBN-SR

MV-id813-05S-WBN-SR-R

MV-id813-05S-WBN-SR-U

MV-id813-05S-WBN-NR

MV-id813-05S-WBN-NR-R

MV-id813-05S-WBN-NR-U

MV-id813-05S-WBP-SR

MV-id813-05S-WBP-SR-R

MV-id813-05S-WBP-SR-U

MV-ID813M-05S-WBP-NR型号

MV-id813-05S-WBP-NR-R

MV-ID813M-05S-WBP-NR-U 型号

常见问题（FAQ）：

Q： MV-ID803M-03S-WBN-SR可以可靠读取的最小条形码大小是多少？

A： 扫描仪可以可靠地读取尺寸低至6密耳的1D条形码和尺寸低至17密耳的2D条形码，并提供足够的打印质量和对比度。

Q： 扫描仪在低光或变化的环境光条件下如何工作？

A： MV-ID803M-03S-WBN-SR配备了一个暖白色LED照明器，可提供一致的照明。它还可以在高达100000勒克斯的环境光条件下工作，其可调节的曝光和增益设置有助于适应不同的光照水平。

Q： 此工业条形码扫描仪支持哪些通信协议进行集成？

A： 它支持一套全面的协议，包括SmartSDK、TCP客户端、串行、FTP、TCP服务器和UDP，确保与工业自动化系统的广泛兼容性。

Q： MV-ID803M-03S-WBN-SR可以在高湿度或极端温度的环境中使用吗？

A： 该扫描仪的额定工作温度范围为-20至50°C，可承受5%至95%的相对湿度（非冷凝），使其适用于许多工业环境。对于超出这些范围的长期暴露，建议进行进一步的环境评估。

Q： MV-ID803M-03S-WBN-SR与其他安装的条形码扫描仪相比有哪些关键优势？

A： 其优势在于其高分辨率（3MP）、快速处理速度（60fps）、多种连接选项（以太网、RS-232、数字I/O）、坚固的IP54设计以及在各种条形码类型和尺寸下的可靠性能。

Q： 此扫描仪是否适用于直接零件标记（DPM）应用？

A： 虽然扫描仪功能强大，但对于具有挑战性表面或低对比度标记的DPM应用程序，可能需要进行特定的测试，并可能需要更高的分辨率或专门的照明解决方案。最低精度规范应与DPM代码特征进行交叉引用。

Q： 读取常见工业条形码（如Code 128或Data Matrix）的典型景深是多少？

A： 对于Code 128（10密耳），景深为40毫米至250毫米，对于Data Matrix（10密尔），景深范围为50毫米至140毫米，提供了良好的操作灵活性。

Q： 与串行接口相比，以太网接口如何简化集成？

A： 与传统的串行连接相比，以太网接口允许更高的数据传输速度，更容易与标准IT基础设施进行网络集成，并且在大规模部署中可能更简单的布线管理。

Q： 橙色圆形光瞄准系统有什么好处？

A： 橙色的圆形灯为用户或自动化系统提供了一个清晰的视觉指示器，有助于扫描仪在条形码上的精确定位，这对动态应用中的快速准确读取特别有帮助。
