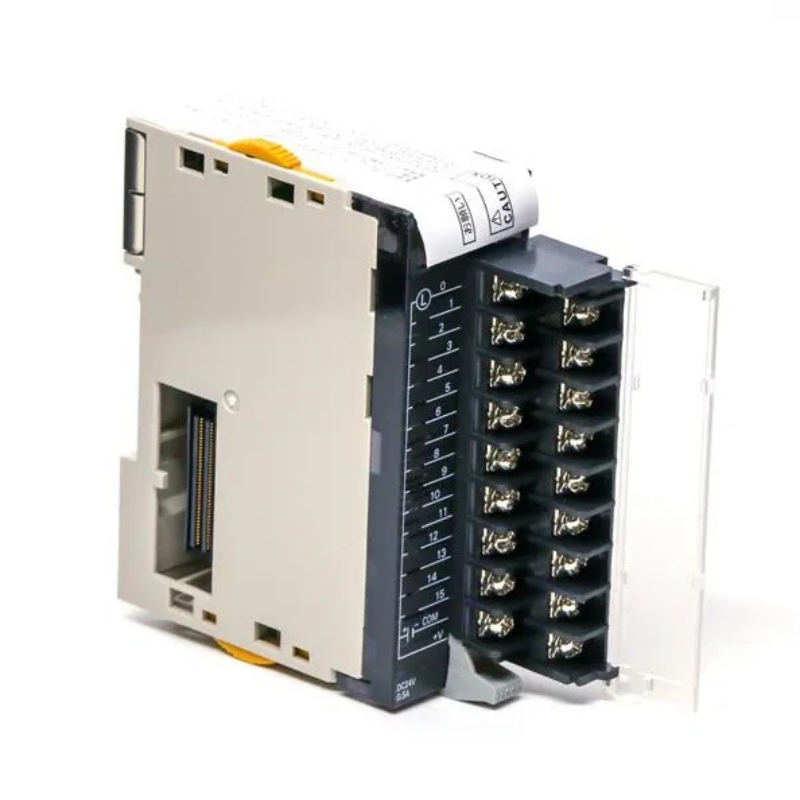

欧姆龙CJ1W-OD211 16点晶体管输出模块DIN导轨12-24V直流吸收PLC输出模块

Omron CJ1W-OD211是SYSMAC CJ系列的16点晶体管输出模块DIN导轨单元。它被设计为一个陷波（NPN）PLC输出模块，在12至24 VDC的电压下为电磁阀、继电器和指示灯的每个点提供0.5 a的电流。适用于包装机械、物料搬运输送机和通用自动化面板结构。

什么是PLC输出模块？

PLC输出模块是一个接口组件，它将来自PLC CPU的低功耗逻辑信号转换为更高功率的开关动作，以控制现场设备。输出模块按开关技术分类——继电器触点、三端双向可控硅开关（AC）或晶体管（DC）——晶体管变体为需要高频操作的应用提供了更快的开关速度和更长的使用寿命。

CJ1W-OD211是CJ1基本输入/输出单元系列中基于晶体管的数字输出单元。它采用吸收（NPN）输出拓扑，这意味着模块将负载切换到地（0 VDC），这需要外部负载连接到正极电源轨。

主要规格

输出点数：16

输出类型：NPN（陷波）

额定电压：12至24 VDC

工作负载电压范围：10.2至26.4 VDC

最大负载电流：每点0.5A

最大负载电流：每台5.0 A

最大涌入电流：每点4.0A，最大10ms

漏电流：最大0.1mA

剩余电压（ON状态）：最大1.5V

ON响应时间：最大0.1ms

OFF响应时间：最大0.8 ms

内部电流消耗：5VDC时最大100mA

电路数量：每个公共点16个点（1个电路）

外部电源：10.2至26.4 VDC，最小20 mA

绝缘电阻：最小20 MΩ（100 VDC时）

绝缘强度：1000 VAC，持续1分钟（最大漏电流10 mA）

安装类型：DIN导轨

端子类型：可拆卸螺钉式接线端子

工作温度范围：0°C至55°C

防护等级：IP20

尺寸（高x宽x深）：90毫米×31毫米×89毫米

重量：61克（根据制造商数据表，最大110克）

认证：CE、cULus、劳氏船级社、NK（日本船级社）

符合RoHS标准：符合RoHS3标准

兼容PLC系列：欧姆龙SYSMAC CJ1、CJ2、CS1

技术亮点

亚毫秒切换实现了高速控制。ON响应时间最长为0.1ms，OFF响应时间最长达0.8ms，使该模块适用于需要快速执行器循环的应用，如分拣门或高速喷射器。

低残余电压可减少散热。ON状态残余电压最大为1.5V，这最大限度地减少了输出晶体管的功率损失，并有助于降低控制面板内的热负荷。

可拆卸接线端子简化了现场接线。该装置包括一个可拆卸的螺钉接线端子，允许在模块安装前对现场设备进行预接线，并便于在维护期间快速更换模块，而无需断开单根电线。

下沉式输出拓扑结构提供了灵活的负载配置。NPN输出设计将负载切换到0 VDC轨道，这是许多亚洲和欧洲自动化系统的首选配置。对于需要PNP输出的应用，欧姆龙提供CJ1W-OD212作为引脚兼容的替代品。

高绝缘隔离保护PLC背板。该装置在外部端子和接地（GR）端子之间提供1000 VAC的绝缘强度，确保现场侧的电气噪声或故障情况与CPU机架隔离。

应用程序

气动系统中的电磁阀控制：以每通道高达0.5A的电流切换气动方向控制阀。0.1 ms的ON响应时间支持拾取和放置自动化中的高速气缸排序。

继电器和接触器驱动：驱动直流继电器线圈和开关容量为0.5A的小型接触器。每单位5.0 A的最大负载支持在分布式I/O配置中同时激活所有16个输出。

指示灯和声音报警器：直接为LED指示灯、烟囱灯和面板蜂鸣器供电。晶体管输出提供免维护操作，没有触点磨损或电弧产生，实现了超过继电器输出模块的电气使用寿命。

输送机分流器和物料搬运门：控制分拣和分配管线中的气动分流器和翻板门。亚毫秒切换确保了产品布线和弹出应用的精确定时。

包装机械输出控制：管理表单填充密封设备中的密封爪、标签涂布器和薄膜切割器。该模块紧凑的31毫米宽度允许在空间受限的包装机外壳中进行密集的I/O排列。

通用自动化面板I/O扩展：作为SYSMAC CJ1和CJ2 PLC系统的标准数字输出块，用于制造装配线、测试站和需要可靠晶体管直流开关的工艺橇。

选择指南

适用应用：

采用12至24 VDC控制电压和NPN（吸收）现场设备接线惯例的系统

具有DIN导轨安装规定和有限垂直间隙的控制面板——模块高度为90毫米，宽度为31毫米

机械继电器磨损或触点反弹不可接受的高速直流开关要求

SYSMAC CJ1、CJ2或CS1 PLC机架扩展需要16点数字输出密度

不建议用于：

PNP（采购）输出要求。选择CJ1W-OD212，它提供了与源输出拓扑相同的电气规格。

交流负载切换应用。该模块仅处理直流负载。对于交流开关（例如120/240 VAC电磁阀或接触器），使用三端双向可控硅开关输出模块，如CJ1W-OA201，或继电器输出模块，例如CJ1W-OC211。

每点负载超过0.5A或每单位负载超过5.0A。对于高电流负载，插入外部继电器或使用更高容量的输出模块，如CJ1W-OD201（每个点2 a）。
