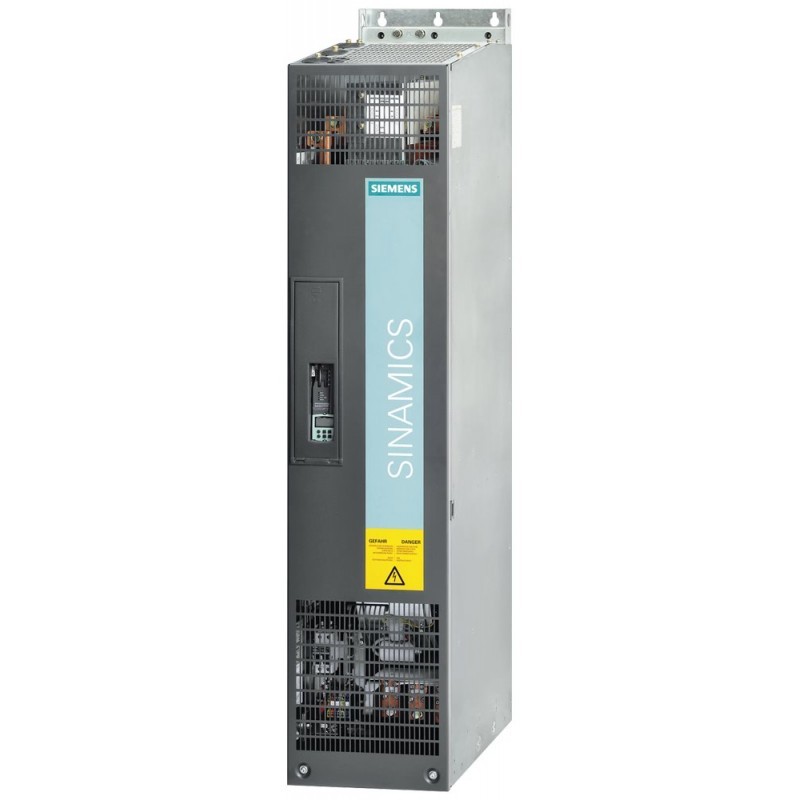

西门子6SL3310-1TE32-1AA3底盘电源和电机控制模块

西门子6SL3310-1TE32-1AA3底盘电源模块：高性能电机控制系统的强大支柱

西门子6SL3310-1TE32-1AA3是著名的SINAMICS S120驱动系列的底盘电源模块，专为要求苛刻的工业应用提供可靠高效的电源转换。这个特定的电机控制模块被设计为“底盘式”单元，这意味着它是一个独立的电源组件，用于单独安装在控制柜内，而不是书本大小的堆栈的一部分。其额定功率为110 kW，是普通直流母线系统中的关键部件，为下游电机模块提供必要的直流电源，以驱动从简单泵到复杂多轴伺服系统的所有设备。其坚固的结构和先进的功能使其成为重工业自动化解决方案的基石，包括物料搬运、测试台和大型制造单元。

1。产品概述和核心功能

6SL3310-1TE32-1AA3基本上是一个底盘电源模块，也称为基本线路模块（BLM）。其主要作用是将输入的三相交流线路电压（380-480V）转换为稳定的直流电压，供应给系统的直流母线。然后，该直流总线充当一个或多个电机模块的共享电源，这些模块是直接负责控制电机的组件。

作为一个非再生模块，它专为电机的制动能量不反馈到电网，而是通过其他方式（如制动电阻器）进行管理的应用而设计。该电机控制模块生态系统是SINAMICS S120系统不可或缺的一部分，该系统以模块化而闻名，允许在0.12 kW至5700 kW的功率范围内进行可扩展和灵活的机器设计。

2。关键技术规格和设计特点

了解此机箱电源模块的规格和设计元素对于系统集成至关重要。其额定功率为110 kW，输入电压为3相交流380-480V，50/60 Hz。该模块采用底盘设计，具有固有的坚固性，并通过内部强制空气冷却系统进行冷却，这对于在高负载条件下保持性能至关重要。

2.1高功率密度和机箱设计

该电源模块的底盘式结构专为高功率应用量身定制。其自包含的特性允许在控制柜内灵活安装，独立于其他驱动组件。与紧凑的书本尺寸格式相比，这种设计本质上更坚固，并提供了卓越的散热能力，使其适用于110千瓦运行的热需求。

2.2非再生操作和制动电阻器连接

作为基本线路模块，6SL3310-1TE32-1AA3在非再生模式下运行。在电机制动过程中，当电机充当发电机时，多余的能量被转移到外部连接的制动电阻器，在那里被转化为热量并消散。对于频繁或高能制动不是主要问题的应用，这种设计具有成本效益。

2.3集成安全和诊断

该模块支持西门子全面的“安全集成”功能。一个基本特征是安全扭矩关闭（STO），它可以防止电机意外启动，增强维护期间的人员安全。此外，该模块配备了状态指示灯，并通过其DRIVE CLiQ接口提供详细的诊断数据，从而实现了预测性维护和快速故障排除。

2.4通过DRIVE CLiQ实现无缝系统集成

与SINAMICS S120系列中的其他组件一样，此机箱电源模块具有DRIVE CLiQ接口。该数字通信系统允许中央控制单元（如CU320-2）自动识别模块，简化调试，并确保整个驱动系统的所有参数和安全功能得到协调。

3。性能和应用优势

6SL3310-1TE32-1AA3通过平衡性能和成本效益，在特定的工业场景中提供了巨大的价值。

高功率应用的经济高效的电源解决方案：对于不需要更昂贵的智能或有源线路模块的能量回收能力的机械，这种基本线路模块提供了一种可靠且经济的电源解决方法。在大型压缩机、工业风扇或输送机驱动器等高功率应用中，其初始成本节约可能很大。

对苛刻环境的鲁棒性：机箱式设计和强制空气冷却使该电源模块非常适合恶劣的工业环境。它可以承受采矿、金属和水泥生产等重工业中常见的电气和热应力，有助于提高整体系统的正常运行时间和可靠性。

可扩展多轴系统的基础：这个110千瓦的底盘电源模块可以作为为多个电机模块供电的公共直流母线的中央电源。这种架构非常适合复杂的自动化单元，例如汽车制造或包装线中的单元，其中一个强大的能源可以有效地为多个协调的轴供电。

4。扩展视角：底盘电源模块在工业驱动系统中的作用

将6SL3310-1TE32-1AA3置于驱动技术和系统设计的更广泛背景下，有助于做出明智的选择并理解其战略重要性。

4.1系统架构：通用直流母线原理

SINAMICS S120系统通常采用通用的直流总线架构，底盘电源模块是该设置中的关键组件。在这种配置中，像6SL3310-1TE32-1AA3这样的单个强大单元对交流电源进行整流，以产生直流母线。然后，该直流总线充当共享能量轨，多个电机模块从中汲取电力来控制单个电机。这种设置非常高效，因为它允许轴之间的能量交换；例如，制动电机可以将能量反馈到直流母线中，在那里它可以立即被系统中其他地方的加速电机使用。

4.2比较：机箱与书本尺寸电源模块

底盘型和书本型电源模块之间的选择是机器设计中的基本选择。

底盘型电源模块（如6SL3310-1TE32-1AA3）

这些是为单独安装而设计的独立单元。它们的特点是具有更高的额定功率、坚固的结构和专用的冷却系统。它们是高功率应用（通常高于90kW）和无法将组件安装在统一书本尺寸堆栈中的情况下的首选。

Booksize型电源模块

这些是紧凑的模块化单元，设计用于并排安装在标准轨道上，形成密集和集成的驱动控制器。它们非常适合具有空间限制的多轴机器，以及堆栈内共享冷却足够的功率水平。

选择洞察：机箱电源模块是要求高功率、最大鲁棒性和灵活机柜布局的应用的默认选择。当空间优化、低功耗和流线型多轴外形是主要驱动因素时，选择书本尺寸电机模块和电源模块格式。

4.3关键实施和维护注意事项

成功部署和维护此机箱电源模块需要注意几个关键方面。

强制性外部组件：像6SL3310-1TE32-1AA3这样的非再生基本线路模块需要外部制动电阻器和制动单元才能安全运行。这些组件不是可选的，必须根据应用的制动能量要求正确确定尺寸，以防止直流母线过电压故障。

控制单元和系统配置：底盘电源模块需要一个中央控制单元（如CU320-2）才能运行。整个驱动系统使用西门子的工程软件进行配置和调试，例如TIA Portal中的SINAMICS Startdrive，它为参数化、优化和诊断提供了一个统一的环境。

冷却和电气间隙：模块的内部风扇和散热器需要足够的进气和排气间隙，以确保高效冷却。安装人员必须严格遵守西门子关于与其他组件的最小距离和正确的电源连接扭矩规格的安装指南，以确保长期可靠性和安全性。

常见问题（FAQ）

1.非再生基本线路模块的主要限制是什么？

主要的限制是它无法将电机的制动能量反馈到电网中。相反，这种能量通过外部制动电阻器转化为热量并消散。与再生解决方案相比，这会导致能源浪费、控制室环境温度升高，以及潜在的更高电力成本，特别是在频繁制动的应用中。

2.底盘类型设计如何有利于热管理？

机箱式设计包含一个专用的强制空气冷却系统，该系统具有自己的风扇和散热器。这种主动冷却方法在消散110千瓦功率水平下产生的大量热量方面比在较小书本尺寸模块中使用的被动或系统级冷却更有效。这种专用的热管理对于在苛刻的操作条件下保持性能和防止过热至关重要。

3.这个110kW的功率模块可以用于具有多个较小电机模块的系统中吗？

是的，这是通用直流总线架构的核心优势。该底盘电源模块的110 kW容量代表直流母线上可用的总连续功率。您可以连接多个额定功率较低的电机模块（例如，多个30kW、15kW模块），只要它们的功率需求之和不超过BLM的110 kW容量，同时还要考虑峰值功率和制动情况。

4.本模块集成了哪些关键安全功能？

该模块支持西门子的安全集成功能，其中安全扭矩关闭（STO）是一个基本功能。STO确保电力电子设备不会向电机产生任何扭矩输出，这是维护和紧急情况下的关键安全措施。该模块的诊断还可以监测接地故障和超温等故障，从而提高整体系统的安全性。

5.DRIVE CLiQ在此电源模块中的作用是什么？

DRIVE CLiQ是SINAMICS S120系统的数字骨干。对于此底盘电源模块，它有两个主要目的：自动识别（控制单元在启动时识别模块及其参数）和全面诊断（它传输温度和状态等操作数据，实现实时监控和简化故障排除）。
