SINAMICS S120传感器模块西门子6SL3055-0AA00-5BA3驱动集成

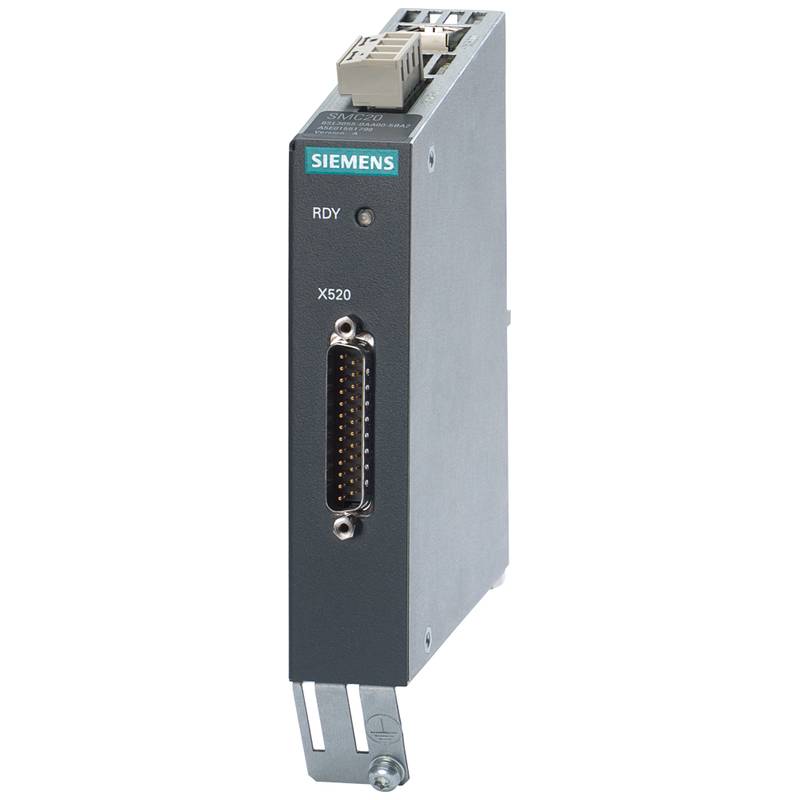

西门子6SL3055-0AA00-5BA3无疑是SINAMICS S120传感器模块。更具体地说，它被指定为SMC20，这是一种安装在机柜上的驱动传感器模块，旨在弥合高精度编码器与SINAMICS S120驱动系统的数字世界之间的差距。其主要功能是评估和处理来自特定类型旋转编码器的信号，这些编码器本身没有DRIVE-CLiQ接口，将其模拟或串行数据转换为驱动控制器可以理解的标准化数字格式。

该模块是将高精度电机集成到现代自动化中的重要组成部分。它作为一个关键的信号解释器，使S120系统能够利用1 Vpp正弦余弦增量编码器和EnDat绝对编码器的卓越反馈，用于要求极高精度的任务，如精确定位、同步运动和高质量速度调节。通过为编码器数据提供专用的高保真路径，SMC20传感器模块确保驱动器的控制算法在最准确的实时位置和速度信息上运行。

1.技术规格和物理设计

SMC20模块专为可靠性和无缝集成到工业控制柜而设计。其设计优先考虑信号完整性和紧凑性。

电气和功能接口：

该模块使用5V直流电源，适用于标准低压工业环境。它的关键能力是处理高分辨率的反馈信号。它专门设计用于与两种主要类型的高性能编码器接口：SIN/COS 1 Vpp增量编码器和EnDat绝对编码器。一个重要特征是它独立于DRIVE CLiQ电缆进行数据输入；相反，它通过传统布线直接连接到编码器。但是，它通过自己的DRIVE CLiQ端口将处理后的数据输出到SINAMICS系统。它支持长达100米的编码器电缆长度，便于灵活的机器设计。该模块的紧凑尺寸为150毫米（高）x 30毫米（宽）x 111毫米（深），重量约为410克，可高密度安装在控制柜内的标准35毫米DIN导轨上。

2.核心功能与系统集成

SMC20驱动传感器模块在SINAMICS S120架构中充当专用转换器和信号调节器。

信号处理和数字转换：

SIN/COS类型的编码器输出模拟正弦波和余弦波，而EnDat编码器使用双向数字协议。SMC20的内部电路是专门为接收这些信号而设计的。对于模拟输入，它执行高分辨率数字化，将微妙的波形转换为精确的数字计数。对于EnDat，它处理串行通信以请求和接收绝对位置数据。该过程最大限度地减少了信号噪声，并保留了编码器的固有分辨率，这对于在非常低的速度和高位置精度下实现平滑运动至关重要。

SINAMICS S120生态系统中的角色：

在典型的设置中，SMC20不由电机模块控制，而是由中央控制单元（例如CU320-2）控制。一旦通过DRIVE CLiQ连接，控制单元会自动识别SINAMICS S120传感器模块并将其集成到驱动器拓扑中。该模块成为特定轴的专用反馈设备。所有关键数据——来自编码器的处理后的位置、速度和诊断信息（包括可能的传感器故障）——都实时传输到控制器。这允许先进的闭环控制功能和集中监控。

3.应用场景和主要优势

该模块释放了依赖非DRIVE CLiQ反馈系统的高级电机和专用应用的潜力。

主要应用领域：

SMC20在高端机床中不可或缺，在这些机床中，配备高分辨率正弦余弦编码器的电机用于精密铣削、磨削和车削。在机器人技术中，精确的手臂定位和在印刷/包装机械中，轴之间的精确同步同样重要。任何使用带有模拟或EnDat编码器的电机并需要集成到SINAMICS平台的应用程序都是该模块的候选者。

竞争优势和价值主张：

面向未来的集成：它保护了对缺乏原生DRIVE CLiQ接口的昂贵、高质量电机的投资，使其能够与最新的S120技术一起使用。

优化性能：通过保持编码器信号的全分辨率并提供专用处理，与简化的信号转换器相比，它能够实现卓越的控制回路性能。

系统诊断：它将编码器健康状况和信号状态集成到驱动器的综合诊断框架中，实现了预测性维护和更容易的故障排除。

扩展视角：运动控制中的编码器接口景观

了解反馈系统的更广泛背景突显了SMC20等模块的战略重要性。

1.反馈生态系统：本地接口与外部接口

现代驱动系统通常以两种方式管理反馈。本机DRIVE CLiQ编码器具有内置接口，提供即插即用的简单性和直接的数据交换。当电机具有不同的输出（通常是模拟或专有的）时，使用带模块的外部编码器，如涉及SMC20的设置。这在许多第三方电机、传统高性能电机或专业应用（例如安装在大型变速箱上的编码器）中很常见。驱动传感器模块类别的存在是为了统一这种多样化的景观，为数字驱动系统提供了一个标准化的高质量网关。

2.浏览SMC系列：选择正确的界面

SMC20是更大系列传感器模块的一部分，每个模块都服务于特定的编码器协议。选择正确的一个至关重要。

SMC10：专为评估旋转变压器信号而设计。

SMC20（本模块）：适用于SIN/COS 1Vpp增量和EnDat绝对编码器。

SMC30：处理来自TTL/HTL增量编码器和SSI绝对编码器的信号。

SMC40：专注于较新的EnDat 2.2协议。

这种专业化确保每种编码器类型都与最佳的信号调理电子设备相匹配，保证最佳的数据精度和系统可靠性。

常见问题（FAQ）

SMC20传感器模块的主要用途是什么？

其主要目的是作为没有内置DRIVE CLiQ接口的高精度编码器的智能适配器。它从SIN/COS或EnDat编码器获取原始信号，将其转换为高分辨率数字格式，并将此关键位置和速度数据无缝传输到SINAMICS S120驱动系统中，以实现精确的电机控制。

我可以将此模块与任何电机编码器一起使用吗？

不，它不是普遍的。6SL3055-0AA00-5BA3 SMC20模块专为两种编码器类型而设计：1 Vpp正弦余弦（SIN/COS）增量编码器和EnDat绝对编码器。将其与TTL、HTL、解析器或其他协议一起使用将不起作用。您必须选择与编码器输出规格匹配的西门子传感器模块。

SMC20如何连接到驱动系统？

该模块有两个关键连接。首先，它通过专用端口（通常是Sub-D连接器）直接连接到编码器的输出电缆。其次，它通过标准的DRIVE-CLiQ电缆连接到SINAMICS S120系统，将其连接到控制单元或另一个DRIVE-CLiQ节点。它还需要一个单独的5V DC电源。

与简单的脉冲转换器相比，有什么好处？

与仅转换脉冲串的基本转换器不同，SMC20执行高级信号处理。它保持了模拟正弦波的高插值能力，可实现超精细分辨率，处理EnDat的双向通信，并完全集成到驱动器的诊断和安全框架中。这导致了更好的准确性、可靠性和对全系统诊断的访问。

SMC20是否用于安全功能？

SMC20的主要作用是进行标准精度控制。SINAMICS安全集成框架内的安全功能，如安全扭矩关闭（STO）或安全限速（SLS），通常依赖于专用的安全编码器或额外的评估模块。始终查阅西门子官方安全手册，了解合规配置。
