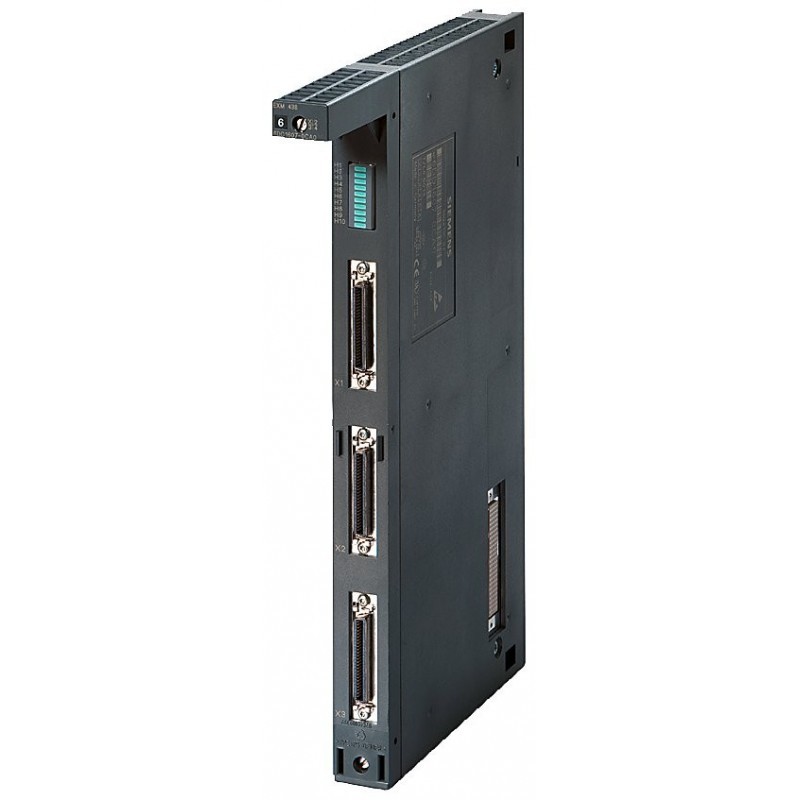

西门子6DD1607-0AA2高性能PLC应用；控制模块

西门子订单号6DD1607-0AA2是SIMATIC S7-400 FM458-1 DP应用模块的特定变体。与标准CPU不同，它是一个专门的高速功能模块，旨在卸载和处理S7-400 PLC系统中时间关键、计算密集型的任务。该模块在标准处理器扫描时间不足的情况下表现出色，可作为复杂闭环控制、高速计数和复杂运动控制的专用处理器。

1.产品概述和系统架构

FM458-1 DP是在SIMATIC S7-400框架内实施高性能自动化解决方案的基石模块。S7-400平台被称为功能强大的PLC系列，专为中高端性能要求而设计，其特点是模块化设计、强大的背板总线和支持多CPU操作。在这个系统中，FM458-1 DP占据了一个独特的利基市场。

它的主要功能是减轻中央CPU的繁重计算负担。虽然主S7-400 CPU处理顺序逻辑、通信和系统管理，但FM458-1 DP可以执行专用的高速算法。它直接连接到S7-400背板，并具有集成的PROFIBUS-DP接口，使其能够在高速DP网络上充当主站或从站，与驱动器、I/O和其他现场设备直接通信。这种架构非常适合多处理器计算，其中复杂的任务被分解为开环控制、计算或通信等技术，并分配给不同的专用处理器。

2.技术规格和硬件设计

该模块专为工业环境中的可靠性而设计，需要S7-400机架中的单个插槽。其硬件专为确定性、低延迟操作而设计。

核心电气和性能数据：

电源：它使用系统的5V DC背板电源，典型电流消耗为1.5A，最大电流为3A。它还需要24V DC电源用于其集成数字输入。

处理和存储：为了保留关键参数和数据，该模块配备了缓冲SRAM，并支持备用电池，最大备用电流为15µa。它包括一个分辨率为500毫秒的硬件时钟（实时时钟）。

高速I/O：一个关键特性是其板载数字输入通道。它通过专用连接器（X2）提供8个数字输入，接受24V DC信号。这些输入专为超快响应而设计，从“0”到“1”的输入延迟仅为5微秒（µs），这对于捕获高速编码器信号或精确的事件触发器至关重要。

物理特性：该模块的重量约为1000克，反映了其坚固的结构。

集成通信和诊断：

板载PROFIBUS-DP接口支持等距（用于精确总线定时）和直接数据交换（DX）等高级功能，实现了快速的控制器间通信。集成了全面的报警和诊断功能，可以进行详细的系统监控和故障排除。

3.核心特征和应用优势

FM458-1 DP将标准S7-400 PLC转换为能够应对最苛刻控制挑战的平台。其优势体现在几个关键领域：

确定性、高速控制回路执行：该模块的专用处理器和快速I/O使控制算法的执行周期极短且可预测。这对于诸如精密运动控制、涡轮机控制或网络处理中的张力控制等应用至关重要，因为在这些应用中，不稳定可能在毫秒内发生。

卸载复杂的数学函数：它可以执行复杂的处理器密集型计算，如机器人的坐标变换、带前馈的高级PID控制或基于模型的预测控制，而不会影响主CPU的性能。这保留了系统对其他任务的整体响应能力。

直接高速现场通信：通过利用其集成的PROFIBUS-DP主站功能，FM458-1 DP可以直接与驱动器（如SINAMICS）和I/O设备网络通信。这创建了一个绕过中央CPU的短而快速的控制环路，大大减少了运动控制应用程序的延迟。

定制、优化解决方案的基础：工程师可以为特定的机器功能使用高度专业化、优化的代码对模块进行编程。这与使用通用CPU进行所有操作形成鲜明对比，可以实现更高效、更强大的整体系统设计。

4.主要应用领域

该模块部署在性能、精度和可靠性不可协商的行业。

复杂运动控制系统：它是印刷机、包装机械和转换线等机器中多轴协调运动的理想选择。它可以处理电子传动、凸轮仿形和复杂的插补任务。

高速过程控制：在塑料（注塑）、橡胶或纤维等行业，温度、压力和位置的快速闭环控制对产品质量至关重要。

测试台和模拟台控制：用于控制发动机、涡轮机或车辆部件的动态测试台，需要实时数据采集和高频控制输出。

专业机器自动化：任何具有独特、计算量大的控制算法的定制机器，如先进的称重系统、激光切割路径优化或复杂的装配站，都可以从FM458-1 DP的专用处理能力中受益。

5.比较语境与系统整合

要理解FM458-1 DP的作用，了解控制处理的层次结构是有帮助的。

标准S7-400 CPU：执行主用户程序，处理通信网络（如用于HMI和IT连接的工业以太网），并管理系统资源。它是自动化系统的“管理者”。

FM458-1 DP应用模块：“专家”或“协处理器”。它为特定的高速任务编程了专用功能。它与CPU并行运行，通过背板和/或PROFIBUS交换必要的数据。

技术模块（如计数器、定位）：其他S7-400模块，如FM450-1计数器或FM451定位模块，处理专用硬件功能，但通常在可编程性方面比多功能、软件驱动的FM458-1 DP更有限。

集成洞察：当所需的控制速度或计算复杂度超过标准CPU周期的舒适能力时，选择FM458-1 DP。它允许系统架构师在单个控制器机架内实现分布式处理模型，从而实现更清洁、更高效、更高性能的机器设计。

常见问题（FAQ）

1.编程FM458-1 DP与编程标准S7-400 CPU有何不同？

FM458-1 DP使用西门子的特定编程包进行编程，例如SIMATIC工程框架内的CFC（连续功能图）语言。CFC是用功能块表示连续控制过程的理想选择。为FM458-1 DP开发的程序是一个在模块上独立运行的专用“应用程序”，而标准CPU是用梯形逻辑（LAD）或结构化文本（ST）等语言编程的，用于一般逻辑和排序。

2.超高速5µs数字输入用于什么？

这些输入被设计用于直接捕获高频信号。主要用途是连接高分辨率增量编码器，用于运动控制系统中的位置反馈。5µs的响应时间确保即使在非常高的电机速度下，也不会错过编码器脉冲，这对于保持精确的位置控制和计算精确的速度至关重要。

3.FM458-1 DP可以在没有中央S7-400 CPU的情况下运行吗？

不，它不能。FM458-1 DP是一个功能模块，需要S7-400中央处理单元（CPU）位于同一机架中。CPU处理系统启动，初始化模块，并管理与编程设备（PG）和人机界面（HMI）的整体程序协调和通信。FM458-1 DP是CPU控制系统的一个依赖组件，尽管功能非常强大。

4.此模块最适合哪种类型的控制算法？

它擅长执行需要快速、定期执行的确定性算法。这包括：

高级PID控制：具有复杂前馈和死区补偿的多回路、级联或PID。

状态空间控制器：用于多变量控制系统。

数学模型：运行实时模拟或过程模型进行预测控制。

运动轨迹规划：为协调的多轴运动计算复杂、平滑的路径。

5.PROFIBUS-DP主站功能如何提高其在运动控制方面的性能？

在典型的运动控制设置中，FM458-1 DP可以配置为伺服驱动器网络的DP主机。这使其能够以固定的高速总线循环时间（等距）发送设定值（位置、速度、扭矩）并直接接收实际值。这创建了一个紧密同步的“运动总线”，最大限度地减少了通信抖动，并确保所有轴同时更新，这是精确协调运动的基础。
