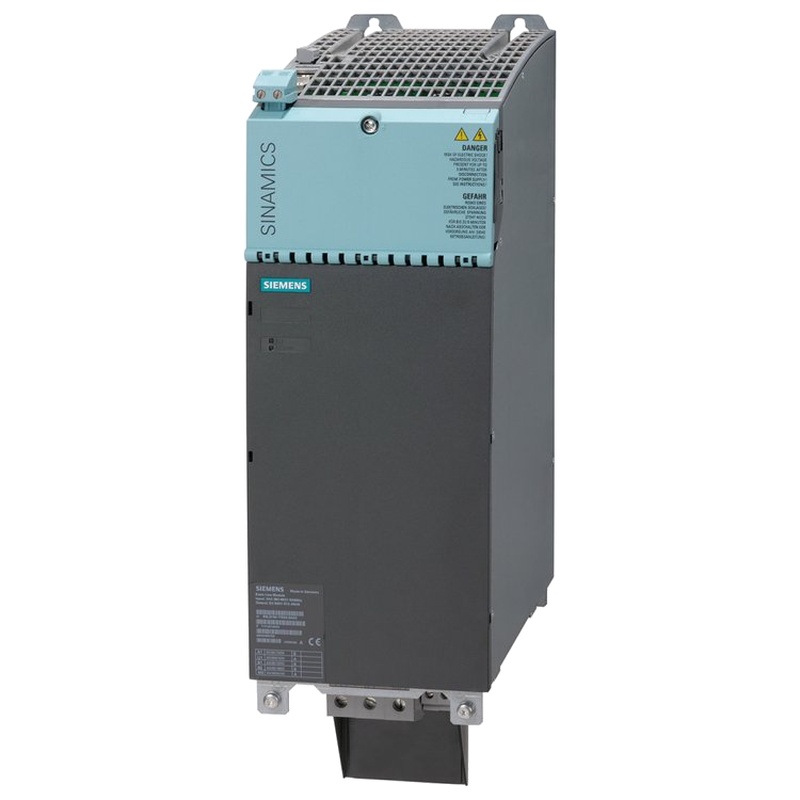

西门子6SL3730-6TG41-7BC3工业驱动柜，带智能线路模块

西门子6SL3730‑6TG41‑7BC3工业驱动机柜模块是专为高性能工业变频驱动（VFD）系统设计的SINAMICS S120智能线路模块。该模块包含一个针对大型机柜配置中的非再生功率转换进行优化的转换器接口模块（CIM），可提供高达1400 kW的驱动容量，直流链路额定电流为1700 a。该模块设计用于在500-690 V三相交流电（50/60 Hz）下运行，具有空气冷却和IP20保护，专为要求苛刻的自动化、制造和工艺环境而设计，在这些环境中，精确的电机控制至关重要。它非常适合并联机柜配置，安装在左侧，靠近线路连接模块（LCM）。

SINAMICS S120驱动系统是什么？6SL3730‑6TG41‑7BC3适用于何处

西门子的SINAMICS S120系列是一个模块化驱动平台，支持跨行业的灵活、可扩展的运动和速度控制解决方案。S120系统围绕可互换模块构建，包括电源模块、控制单元、CIM、线路模块、电机模块和接口选项。S120的核心设计原则是模块化，以优化单轴和多轴布置的可维护性、多电机能力和高性能控制。

在这个生态系统中，6SL3730‑6TG41‑7BC3模块作为一个非再生智能线路模块，为驱动线路提供必要的直流母线电源链路，而无需将电源反馈到主电源。该模块安装在驱动柜中，将输入的三相交流电转换为下游电机模块的稳定直流链路，并可在大型安装中以并联配置运行。

核心能力和技术亮点

功率转换和容量

6SL3730‑6TG41‑7BC3设计用于处理500 V至690 V的三相交流输入电压，标准工业频率为50 Hz或60 Hz。它产生的直流链路输出电压通常在675 V至930 V DC之间，适用于SINAMICS S120驱动柜中的大功率电机模块。在额定直流电流为1700 A时，其额定驱动容量可达1400 kW，适用于挤出机、大型泵、压缩机和工业轧机等重型驱动应用。

安装格式

该智能线路模块采用空气冷却，防护等级为IP20，适用于典型的室内工业环境。该模块专为并联机柜配置而设计，这意味着可以并排安装多个模块来扩展功率。型号后缀表示安装方向——在这种情况下，安装在左侧，靠近线路连接模块（LCM），以匹配特定的机柜设计。

转换器接口模块（CIM）

转换器接口模块（CIM）的集成使该智能线路模块能够直接与控制单元和驱动线路组件连接，同时有效地管理输入和链路电流。CIM功能通过集中大电流电源路径和信号简化了机柜布线并提高了可靠性。

工业应用和典型使用场景

该工业驱动柜模块特别适用于高功率自动化系统，在这些系统中，精确的扭矩和速度控制、可靠性和可维护性至关重要：

运行连续工业流程的大型制造厂

重型机械，如挤压生产线、大型输送机和冲压设备

需要强大功率转换和驱动稳定性的能源密集型系统

需要模块化并行功率扩展的多电机驱动装置

纸浆和造纸等加工工业；amp；造纸、采矿、化工和钢铁生产

其在更大的SINAMICS S120框架内的集成能力使多个轴能够同步运行，同时保持较高的整体系统效率和正常运行时间。

选择此模块的优点

高功率和可扩展性

该模块具有1400 kW的额定功率和1700 a的直流链路能力，可支持要求苛刻的关键任务工业驱动器。并行安装兼容性允许超出单模块限制的可扩展电源容量。

灵活性和模块化

得益于其模块化设计，用户可以在不更换整个系统的情况下扩展或重新配置驱动柜。CIM集成简化了控制并降低了布线复杂性。

稳健的工业设计

IP20外壳和空气冷却在典型的室内工厂环境中提供了可靠的运行。虽然不适合没有额外机柜保护的恶劣户外使用，但该模块非常适合工程工业组件。

扩展常见问题解答：买家和工程师经常寻求的见解

1.智能线路模块与其他SINAMICS S120电源模块有何不同？

智能线路模块，如6SL3730‑6TG41‑7BC3，为非再生应用提供直流链路，并针对标准工业线路条件进行了优化，无需将能量反馈到电网中。其他电源模块，包括有源线路模块，具有将能量返回到主电源的再生能力，提高了频繁制动或减速系统的效率。这两者之间的选择取决于应用程序动态和功率优化目标。

智能线路模块通常更简单、更具成本效益，在非再生设置中更容易维护。这些模块还与机柜架构中的电机模块和控制单元完美配对，通常用于再生反馈不重要的高功率、稳态驱动环境。

在选择智能线路和有源线路模块时，系统设计人员应考虑负载曲线、制动能量和整体系统架构。将正确的模块类型与匹配的电机模块和控制单元相结合，可确保最佳性能和长期可靠性。

2.6SL3730‑6TG41‑7BC3模块可以与不同的电机类型和控制方案一起使用吗？

是的，在西门子SINAMICS S120生态系统中，该智能线路模块充当各种电机和控制组合的电源前端。它与驱动系统支持的标准感应电机、伺服电机和异步电机的电机模块接口。控制单元（CU）协调电机指令、反馈和安全逻辑，而智能线路模块提供直流链路和功率级主干。

工程师必须确保所选的控制单元和电机模块在通信接口（PROFINET、PROFIBUS等）、额定功率和反馈设备要求方面兼容。如果正确集成，整个驱动系统可在复杂的工业运动曲线中提供高分辨率的速度控制和扭矩管理。

3.集成此模块时，机柜设计有哪些重要考虑因素？

由于6SL3730‑6TG41‑7BC3模块是为并联机柜组件设计的，机柜设计师必须分配足够的空间、冷却气流和布线路径。空气冷却依赖于适当的通风和无尘的工厂环境规划，以防止过热或性能下降。

IP20等级意味着机柜必须提供第一线环保。在有灰尘、水分或腐蚀性元素的恶劣环境中，可能需要额外的外壳或暖通空调集成。遵守当地电气标准和安全法规也为接地、电缆布线和门禁提供了指导。

4.并联如何提高高功率应用中的性能？

并联允许多个智能线路模块或线路和电机模块的组合在更大的驱动系统中分担负载。这在需要比单个模块所能提供的功率更大的应用中至关重要。并行架构分配直流链路电流，减少单个模块的压力，提高整体系统效率和可靠性。

它还提供冗余：如果一个模块需要服务，其他模块可以在维护时临时处理有限的负载（取决于系统设计），从而最大限度地减少计划外停机时间。

5.对于像西门子工业驱动单元这样的模块，建议提供哪些维护或生命周期支持？

西门子建议进行预防性维护，包括目视检查、除尘、验证电气连接，并确保冷却系统畅通无阻。在服务活动之前，应维护固件和参数备份。西门子还为传统系统提供官方备件支持、维修服务和延长生命周期援助，帮助工厂管理过时并最大限度地减少停机时间。

与经过认证的西门子支持合作伙伴合作，确保正确处理高压组件和安全合规性。
