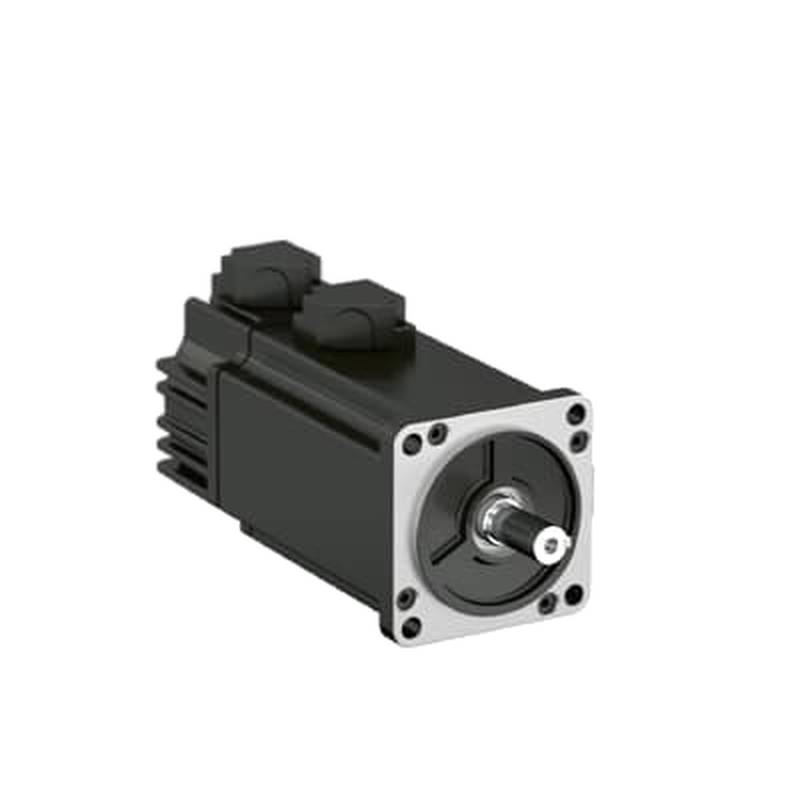

ABB ESM04X-10A-302-T3NTB00 0.1kW 小型工业交流伺服电机

ABB ESM04X-10A-302-T3NTB00 是一款高精度小型工业伺服电机，专为对角度控制有严格要求的精密运动控制任务而设计。该组件可无缝集成到自动化装配线、半导体制造设备和机器人执行器中，确保达到亚度级（sub-degree）的定位精度。对于寻求可靠替代品的维护工程师和采购专家而言，该电机凭借坚固的机械结构和行业标准反馈协议，最大限度地减少了停机时间。它兼顾了高扭矩需求与现代空间受限机械所需的紧凑外形。通过遵守严格的电气安全和性能标准，它能在多变的工业环境中提供持续稳定的运行输出。

产品类型与类别定位

ABB ESM04X-10A-302-T3NTB00 属于高性能交流同步伺服电机类别，专为闭环运动控制系统设计。其主要功能是将电输入转换为精确的机械旋转，从而实现动态定位应用中所需的精确角度控制。与标准感应电机不同，该装置采用永磁技术，提供快速的响应时间和优越的扭矩重量比。

基于此分类，ESM04X 系列被定位在中高端工业自动化领域。它作为多轴协调运动平台的主动驱动器，在轨迹跟踪和可重复性对工艺质量至关重要的场景中发挥作用。当系统架构要求紧凑外形且不能牺牲热效率或控制分辨率时，工程师通常会选择该特定型号。

技术规格

额定输出功率：0.4 kW

额定扭矩：1.27 Nm

峰值扭矩：3.81 Nm

额定转速：3000 RPM

最高转速：5000 RPM

编码器分辨率：20位增量式

工作电压：220 V AC

绝缘等级：F

防护等级：IP65

轴径：14 mm

环境温度：0 - 40 °C

重量：2.2 kg

技术亮点

ESM04X 系列的设计理念优先考虑机械刚度和散热性能，以确保长期运行的完整性。通过采用高密度铝合金外壳，电机在高频加速和减速循环过程中能有效将热量从定子绕组中导出。这一结构选择直接缓解了热漂移，而热漂移是小型伺服应用中导致定位误差的常见原因。此外，紧凑的几何结构在不影响电机内部结构完整性（在高径向负载下）的前提下，显著减少了设备的整体占地面积。

该装置的性能和精度在高循环生产环境中提供了独特的工程价值。通过集成 20 位高分辨率编码器，即使在快速改变方向或负载突然波动的情况下，电机也能保持可重复的角度定位。这种高控制分辨率直接转化为自动化装配任务（如电子元件放置或精密点胶）的更高良品率。此外，优化的磁路设计最大限度地减少了扭矩波动，确保了平稳的运动，从而延长了滚珠丝杠和变速箱等耦合机械部件的使用寿命。

应用场景

精密点胶系统：实现位置误差范围低于 0.05 mm 的流体输送，在高速应用中可减少约 15% 的材料浪费。电子元件插装：提供维持每分钟 120 个循环的吞吐量所需的快速加速度，确保一致的放置力和对齐度。旋转分度台：实现高速、无振动的分度，在自动化包装线中使每个工位的转换周期时间缩短约 200 ms。小型 CNC 执行机构：为 3 轴轻型铣削任务提供必要的扭矩稳定性，即使在间歇性切削负载下也能保持表面光洁度质量。

选型建议

本选型指南利用“技术参数匹配”框架，协助工程团队验证系统兼容性。ABB ESM04X-10A-302-T3NTB00 是高速、低惯量应用（如半导体晶圆搬运设备）的最佳选择，其 0.4 kW 的功率输出可从容应对 1.27 Nm 的额定负载。然而，它不适用于重型工业冲压或高摩擦挤出任务，因为 3.81 Nm 的峰值扭矩阈值不足以支撑持续超过 2.0 Nm 的运行。如果您的应用要求超过这些规格，ABB ESM07X-20A 系列可提供高达 6.0 Nm 的扩展扭矩范围，以满足更严苛的工业负载需求。

常见问题解答

1. 该伺服电机的标准交付周期是多少？目前是否有现货？

该型号现货的标准交付周期通常为 3 到 5 个工作日。我们区域库存常备 15-20 台 ESM04X-10A-302-T3NTB00，以确保紧急维护时能快速部署。如果大型项目需要的数量超过我们当前的库存，我们的物流部门可在 14 天内协调加急发货。我们每天监控供应链，以在您下单时提供最准确的交付时间窗口。请联系我们的销售支持团队进行实时库存核实。

2. 这款 2.2 kg 电机的 IP65 防护等级是否允许在冲洗环境中使用？

IP65 防护等级确认电机可防尘并防止低压喷水，但不能完全浸没或承受剧烈的高压冲洗。该电机重 2.2 kg，专为水分接触属于偶然而非持续的精密任务而设计。如果您的生产环境涉及频繁的直接液体接触，我们建议在电机外壳上加装防护罩。请联系我们的技术团队，讨论您的特定工艺环境是否需要额外的环境密封解决方案或替代的 IP67 等级电机选项。

3. 该电机能否在 3000 RPM 下承受 1.5 Nm 的负载，还是会过热？

该电机在 3000 RPM 下的额定扭矩为 1.27 Nm，这意味着 1.5 Nm 的负载超过了该装置的连续工作额定值。在 1.5 Nm 下运行会导致电流增加和热饱和，这将触发基于内部热传感器的超温报警。我们强烈建议不要在超过 1.27 Nm 的限制下持续运行，以防止绕组绝缘过早失效。对于需要持续 1.5 Nm 负载的应用，我们建议升级到可处理更高扭矩配置的 ESM07X 系列。北京众平科技可以协助您计算工作周期的精确热负载。

4. 什么是 20 位编码器分辨率？它如何提高我工艺的精度？

20 位编码器每转提供 1,048,576 个脉冲，这对于高精度角度控制至关重要。这种分辨率水平使驱动系统能够对速度和位置进行微调，确保轴在额定的机械公差内遵循指令路径。在高速分度应用中，该分辨率减少了抖动效应（hunting effect），并稳定了每次移动结束时的位置。如果您目前的系统存在可重复性问题，我们的团队可以帮助评估此编码器密度是否满足您的特定公差要求。

5. 如何申请该型号的报价？目前的价位范围是多少？

ESM04X-10A-302-T3NTB00 的定价通常在 850 美元至 1,450 美元之间，具体取决于当前市场供应情况和订单量。要获取正式报价，您必须向我们的采购门户提交申请，包括您所需的数量和交付地点。我们在提供报价的同时会提供全面的文档，以确保您的工程团队拥有所有必要规格。北京众平科技通过我们优化的采购渠道保证具有竞争力的价格。价格仅供参考；请联系我们的团队确认您订单的最终成本。

6. 14 mm 轴径是否与标准联轴器兼容，还是需要定制解决方案？

14 mm 轴径是标准的公制尺寸，使其与常见的工业弹性联轴器和键槽轮毂高度兼容。您会发现大多数额定功率在 0.4 kW 范围内的现成夹紧式联轴器都设计为完美契合此轴尺寸。对于需要高达 5000 RPM 高速旋转的应用，我们建议使用平衡联轴器以最大限度地减少振动传递。我们的团队可以提供与该电机高速规格相符的推荐联轴器制造商列表。有关特定传动接口的集成建议，请联系我们的支持专家。

7. 如果电机无法与我现有的控制器集成，你们的退货政策是什么？

我们在产品保持原样、未拆封且完好无损的前提下，接受自购买之日起 30 天内的退货。由于伺服集成需要精确的参数匹配，我们建议您在完成购买前与我们的技术团队确认控制器的兼容性。如果电机已经安装或经过改装，则不符合标准退货条件，但我们可以提供未来购买的抵用金。在开始集成之前，请联系我们的物流部门发起退货请求或澄清兼容性验证流程。

8. 我可以垂直安装此电机吗？2.2 kg 的重量是否会影响轴负载？

电机可以按任何方向安装，包括垂直安装，因为 2.2 kg 的重量完全在该机座尺寸的安装法兰规格范围内。然而，对于垂直安装，必须考虑 14 mm 轴的径向和轴向负载限制，以避免轴承过早磨损。确保重力引起的负载不会导致总轴向力超过 ESM04X 系列的制造商结构限制。我们建议在垂直应用中使用安全制动器或配重系统以确保稳定性。我们的支持团队随时为您计算特定垂直配置的机械应力。

9. 3.81 Nm 的峰值扭矩容量如何对我快速加速序列有帮助？

3.81 Nm 的峰值扭矩约为额定 1.27 Nm 的三倍，专为处理高惯量启动和停止而不失速而设计。这种储备功率允许在高速、短距离移动中缩短加速斜坡，直接提高您的循环时间效率。在高需求工艺中，这种峰值容量确保电机能够克服由负载变化或机械摩擦引起的瞬态阻力。我们建议对您的机械负载进行动态扭矩分析，以确保 3.81 Nm 的峰值足以满足您的特定加速曲线。请联系我们的应用团队获取模拟支持。

10. 你们是否提供将此电机与第三方驱动器进行调试的技术支持？

我们的团队为调试 ESM04X-10A-302-T3NTB00 提供全面的技术指导，包括大多数行业标准伺服驱动器的参数映射。虽然该电机设计用于与 ABB 系列控制器配合以实现最佳性能，但我们在将其集成到异构系统中方面拥有丰富的经验。我们可以提供接线图、信号时序参考和编码器数据，以确保电机与您选择的驱动器之间的成功通信。对于复杂的集成场景，我们通过专用的工程支持热线提供远程调试协助。请联系我们的应用专家，为您启动项目安排技术讲解。
