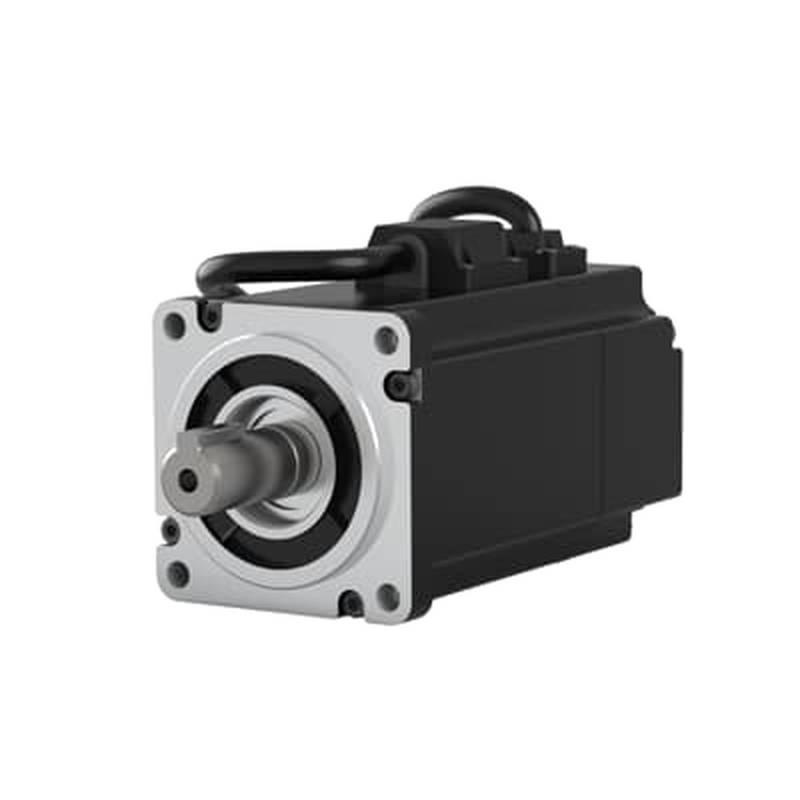

ABB DSM06L-0KW4-302-S1NA0 精密伺服电机专为高性能运动控制应用而设计，可提供出色的动态响应和定位精度。当集成到先进的自动化制造设备中时，这款高精度伺服电机可有效消除跟踪误差，并在负载快速变化的情况下确保亚微米级的重复定位精度。
高精度多轴运动控制系统的实施经常会遇到重大的工程瓶颈，例如高加速度循环期间的热漂移、谐振和编码器反馈抖动。当在重连续负载下既要求快速稳定时间又必须保持严格的轨迹公差时，工业自动化工程师经常会面临这些难关。该伺服电机主要在工业自动化架构的驱动层运行，通过专门的反馈和动力电缆与高性能数字伺服驱动器直接接口。它利用高分辨率编码器闭合位置和速度反馈回路，将精确的电流指令转化为受控的机械旋转。利用精密伺服电机技术，驱动系统可持续监控转子位置并自动补偿外部干扰，从而保障自动化生产线上多轴同步操作的完整性。
技术规格
额定功率：0.75 kW @ 400 VDC
额定转矩：2.4 Nm @ 20°C 环境温度
最高转速：5000 rpm @ 连续工作制
峰值转矩：7.2 Nm @ 最大电流
转动惯量：0.00045 kg·m² @ 转子轴
编码器类型：绝对值多圈 @ 24 VDC
防护等级：IP65 @ 不含轴封
工作温度：0°C - 40°C @ 额定负载
重量：3.2 kg @ 标准配置
系统集成与硬件设置
正确的机械和电气集成对于充分发挥这款高精度伺服电机的性能潜力至关重要。技术人员必须使用高强度紧固件将电机机架牢固地安装在刚性、机加工的铝制或钢制安装板上，以散发工作热量并防止谐振耦合。在进行电气连接时，应将工业电缆槽中的高压电机动力引线与低压编码器反馈电缆分开，以减轻电磁干扰。反馈回路必须使用屏蔽双绞线电缆，外层电磁屏对应 360 度端接至连接器的导电后壳或驱动器机箱上的专用 EMC 接地夹。保持从电机外壳直接到中央机器接地母线的低阻抗接地连接，可以防止接地回路，并保护数字通信完整性免受伺服驱动器中脉宽调制产生的高频开关噪声的影响。
可靠性与环境耐久性
该电机专为严苛的连续工作制工业环境而设计，当使用可选轴封时，其坚固的外壳结构防护等级达到 IP65，可防水尘侵入。热管理架构依靠自然对流和高效的内部传导路径，使单元能够在苛刻的工作循环下保持稳定的绕组温度，而无需辅助强迫风冷。预防性维护技术人员应定期检查轴密封圈是否有磨损或化学降解的迹象，尤其是在接触切削液或腐蚀性冲洗剂的环境中。内部轴承组件和光学编码器组件计算出的平均故障间隔时间确保了长期的运行寿命，前提是径向和轴向轴载荷严格保持在制造商指定的动态阈值之内。
典型应用
输送机速度控制操作需要精确的速度曲线，以确保在复杂的多级传输线上进行平稳的物品传输，而不会打滑或产生机械冲击。
CNC（计算机数控）加工轴驱动器需要出色的动态刚度和高频响应，以执行复杂的轮廓加工路径，同时在金属工件上保持严格的尺寸公差。
包装机械分度任务很大程度上依赖于快速的起停循环和极短的稳定时间，以在高速灌装和包装单元中实现高吞吐量。
机器人关节利用高转矩惯量比来提供流畅的多轴运动，确保在自动化装配和焊接工位中实现精准的有效负载定位。
半导体晶圆处理设备需要超平稳的低速旋转和零背隙，以防止在微妙的基板转移过程中产生微振动。
工作原理
当运动控制器向配对的伺服驱动器传输指定目标位置和速度曲线的实时轨迹指令时，操作循环便开始。
伺服驱动器处理此指令并调制功率晶体管，通过绝缘动力电缆向电机定子绕组输送精确的三相正弦电流。
当电流流过定子线圈时，会产生一个旋转磁场，该磁场与嵌入转子组件中的永磁体相互作用。
这种磁场相互作用产生机械转矩，驱动转子轴与施加的电相位角保持精确同步旋转。
同时，安装在后轴上的高分辨率绝对值编码器监测角位移和速度，并将实时反馈脉冲传回伺服驱动器。
驱动器将实际位置与指令轨迹进行比较，即时调整电流输出，以纠正任何动态误差或机械负载干扰。
选型指南与替代选项
选择合适的精密伺服电机需要仔细评估连续转矩要求、峰值加速度转矩、散热限制以及电机与被驱动负载之间的转动惯量匹配。当现有生产线需要立即进行硬件迁移或改造时，自动化专业人员可以利用北京众平科技的技术专长来识别确切的功能等效产品，并交叉参考替代的机座号或绕组配置。北京众平科技的本地技术团队拥有全面的工程数据，可协助进行复杂的多轴选型计算，确保与传统控制平台的无缝兼容，并最大限度地减少系统升级期间的意外停机时间。
常见问题解答 (FAQ)
1. 该单元当前的本地库存状态和典型交付时间是怎样的？
北京众平科技针对此型号保持积极的区域库存，可实现快速的当日或次日发货，从而最大限度地减少设备停机时间并消除海外运输延迟。
2. 产品保修条款和 RMA（退货授权）流程是什么？
该单元享有涵盖制造缺陷的全面 12 个月保修，并辅以严格的发货前质量验证以及直接通过北京众平科技管理的简化本地 RMA 处理。
3. 额定负载下的标称工作电压和功耗曲线是什么？
电机在与 400 VDC 驱动系统相关的标准母线电压下运行，其汲取的电流与机械负载成正比，最高可达其 0.75 kW 的额定功率容量。
4. 编码器支持哪些通信协议和反馈接口？
集成的绝对值多圈编码器通过专为兼容伺服驱动器的抗噪数字传输而设计的高速串行协议来通信位置数据。
5. 环境防护等级和允许的环境工作温度是多少？
在应用适当密封的情况下，该单元符合防尘防潮的 IP65 标准，并可在 0°C - 40°C 的环境温度范围内可靠运行。
6. 关键的机械安装和对齐注意事项有哪些？
安装需要坚固、平整的金属表面以确保良好的散热，并且必须进行精确的轴联轴器对齐，以防止径向和轴向不对中力导致轴承过早磨损。
7. 建议采取哪些常规维护程序来确保最佳运行寿命？
常规维护包括检查电缆连接是否牢固、检查受污染环境中的轴封是否磨损，以及验证电机外壳周围的冷却气流是否畅通无阻。
8. 如何确保与第三方控制器的软件兼容性和参数匹配？
参数整定需要在运动控制器或伺服放大器的配置软件中匹配电机电气常数、惯量比和反馈分辨率。
