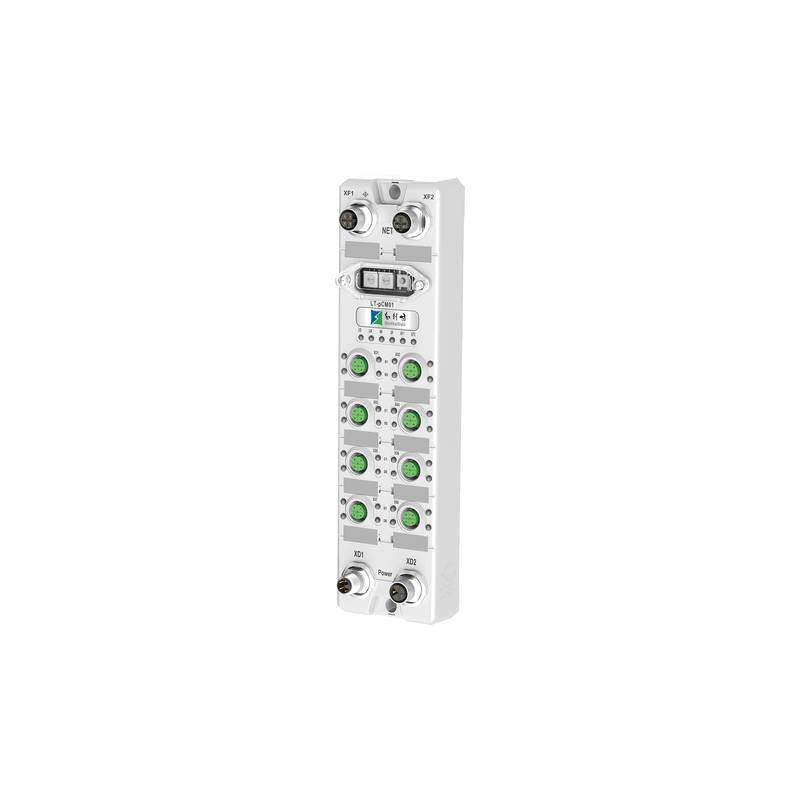

和利时(HollySys) LTp 系列分布式高防护 I/O 模块通过标准化的点对点通信和智能诊断，提供可靠的工业自动化控制。该硬件系列旨在优化效率并最大限度地降低维护成本，可确保在复杂的工厂环境中进行实时数据传输。
现代工业自动化需要分布式 I/O 架构，以最大程度地减少布线复杂性，同时在恶劣的工厂环境中保持高信号完整性。和利时(HollySys) LTp 系列采用模块化 IP67 防护等级结构来应对这些挑战，无需在局部机器区域使用传统的控制柜。通过集成对 EtherCAT、Profinet 和 EtherNet/IP 等领先工业通信协议的支持，这些模块有助于无缝集成到各种 PLC 控制架构中。系统架构利用稳健的 M12 连接和先进的 IO-Link 主站/从站功能，能够直接在机器级别从传感器和执行器收集分散的数据。这种拓扑结构显着减少了铜缆布线，简化了安装工作流程，并增强了高速制造设备的整体系统响应能力。
技术规格
系列名称：LT-p 系列 IO @ 标准工作条件
型号：LT-p-IO @ 产品系列标识
IP67 IO-Link 主站模块 EtherCAT 协议：LT-pCM01 @ EtherCAT 总线协议，8 个 IO-Link 端口（默认 8 个 Class A，可配置为 8 个 Class B），最大 8DI PNP，最大 8DO NPN/PNP 可配置，金属外壳，CE、FCC、ROHS @ 60 x 225 x 24 mm
IP67 IO-Link 主站模块 PROFINET 协议：LT-pCM02 @ Profinet-RT 总线协议，8 个 IO-Link 端口（默认 8 个 Class A，可配置为 8 个 Class B），最大 8DI PNP，最大 8DO NPN/PNP 可配置，金属外壳，CE、FCC、ROHS @ 60 x 225 x 24 mm
IP67 IO-Link 主站模块 EtherNET/IP 协议：LT-pCM03 @ EtherNet/IP 总线协议，8 个 IO-Link 端口（默认 8 个 Class A，可配置为 8 个 Class B），最大 8DI PNP，最大 8DO NPN/PNP 可配置，金属外壳，CE、FCC、ROHS @ 60 x 225 x 24 mm
IP67 IO-Link 从站模块 CLASS A 接口：LT-pDIO01 @ IO-Link 从站，CLASS A 接口类型，COM3 (230.4 kbps) 传输速率，16 通道，8 x M12，PNP 可配置输入/输出，金属外壳，CE、FCC、ROHS @ 60 x 160 x 22 mm
IP67 IO-Link 从站模块 CLASS B 接口：LT-pDIO02 @ IO-Link 从站，CLASS B 接口类型，COM3 (230.4 kbps) 传输速率，16 通道，8 x M12，PNP 可配置输入/输出，金属外壳，CE、FCC、ROHS @ 60 x 160 x 22 mm
IP67 总线耦合器模块 EtherCAT 协议：LT-pIM01 @ EtherCAT 总线协议，24 VDC 电源，最大 16 A 电流，16 个按 2 个一组的 PNP 可配置输入/输出通道，金属外壳，CE、FCC、ROHS @ 60 x 225 x 24 mm
IP67 总线耦合器模块 PROFINET 协议：LT-pIM02 @ Profinet 总线协议，24 VDC 电源，最大 16 A 电流，16 个按 2 个一组的 PNP 可配置输入/输出通道，金属外壳，CE、FCC、ROHS @ 60 x 225 x 24 mm
IP67 总线耦合器模块 EtherNET/IP 协议：LT-pIM03 @ EtherNet/IP 总线协议，24 VDC 电源，最大 16 A 电流，12 个位于金属外壳中的 PNP 可配置输入/输出通道，CE、FCC、ROHS @ 60 x 225 x 24 mm
系统集成与硬件设置
部署 LT-p 系列需要严格遵守工业布线标准，以确保信号保真度和操作安全性。现场技术人员必须对网络连接使用屏蔽双绞线，并在两个金属连接器外壳处正确端接屏蔽层，以减轻来自附近变频器的电磁干扰。配电依赖于稳定的 24 VDC 电源，该电源能够在连接的模块间提供高达 16 A 的总电流。物理安装利用 M12 工业圆形连接器，为电源馈线和信号线提供安全、抗振的配合。压铸金属外壳上的接地点必须使用低阻抗铜带直接连接到机床框架，以防止接地回路并保护内部收发器电路免受电瞬变的影响。
可靠性与环境耐用性
LT-p 系列专为苛刻的工厂环境而设计，具有 IP67 防护等级，完全防尘且可抵抗短期水浸。坚固的金属外壳提供出色的机械强度和散热性能，无需外部冷却风扇。运行参数针对标准工业温度范围进行了优化，而内部电隔离则保护敏感逻辑电路免受高压尖峰和共模噪声的影响。全面的诊断 LED 指示灯可提供有关模块电源状态、网络通信状态和单个通道短路故障的即时视觉反馈，从而有助于快速故障排除并最大限度地提高系统正常运行时间。
选型指南与工程部署
选择合适的 LT-p 配置包括映射所需的现场设备接口类型、功率需求和主控制器协议。对于使用 EtherCAT 网络的应用程序，与 LT-pIM01 耦合器配对的 LT-pCM01 主站可提供确定性性能。标准统一采用 Profinet 或 EtherNet/IP 的系统应使用相应的 LT-pCM02/03 和 LT-pIM02/03 变体。工程师可以利用北京众平科技的区域技术资源来协助进行复杂的交叉引用选型、硬件匹配和库存更换支持。集成到 PLC 编程环境中是通过将供应商提供的 GSD 或 XML 配置文件导入工程软件，然后将循环输入和输出数据字映射到各自的控制器标签来实现的。
典型应用场景与运营价值
LT-p 系列的分布式拓扑为自动化制造领域带来了巨大的效率提升，包括 3C 电子组装、锂电池生产线和高精度数控(CNC)机械。通过将 I/O 节点直接安装在靠近传感器和执行器的机床框架上，原始设备制造商可以消除大量的线槽并减少总电缆长度。这种分散式方法最大限度地减少了长电路线路上的压降，减少了控制柜占地面积要求，并加速了现场机械装配。此外，内置的诊断功能和灵活的 IO-Link 端口配置简化了传感器参数化，并缩短了维护周期内的平均修复时间。
常见问题解答 (FAQ)
1. LT-p 系列远程 I/O 模块支持哪些主要通信协议？
LT-p 系列支持三种主要的工业通信协议：EtherCAT、Profinet 和 EtherNet/IP，允许灵活集成到各种可编程逻辑控制器环境中。
2. IO-Link 主站模块如何处理 A 类（Class A）和 B 类（Class B）端口配置？
每个主站模块具有 8 个默认的 Class A IO-Link 端口，可以单独配置为 Class B 端口，以向执行器和大电流设备提供额外的辅助电源。
3. 总线耦合器配电的最大额定电流是多少？
总线耦合器模块支持 24 VDC 电源，在连接的系统段中具有最大 16 A 的总电流处理能力。
4. LT-p 系列模块是否适合安装在控制外壳外部？
是的，这些模块采用具有 IP67 防护等级的金属外壳，专为直接安装在工厂车间的机器上而设计，无需二次保护外壳。
5. 信号和电源输入使用什么类型的物理连接器？
该系统利用标准化的 M12 工业圆形连接器，以确保安全、抗振且防水的信号和配电。
6. 如何在硬件上诊断短路状况或通道故障？
每个模块都集成了板载诊断 LED 指示灯，可提供电源轨、网络通信运行状况和单个通道故障的实时视觉状态更新。
7. 在第三方 PLC 中配置模块需要哪些工程文件？
工程师必须将特定于协议变体（EtherCAT、Profinet 或 EtherNet/IP）的相应 GSD 或 XML 配置文件导入控制器编程软件中。
8. 可以扩展 IO-Link 从站模块以容纳更多 I/O 点吗？
是的，该系统支持两级扩展架构，其中可以向下游连接从站模块以扩展通道密度并节省主站端口。
9. 通过区域分销渠道订购这些单元的交货时间和运输政策是什么？
订单交付时间取决于有效库存水平和特定区域物流；北京众平科技维护本地库存储备，以确保快速发货和可靠的交货时间表。
10. 购买 LT-p 系列硬件适用哪些保修和技术支持条款？
所有提供的硬件组件均享有标准制造商保修服务的支持，并辅以针对选型、部署和故障排除的专业工程支持。
