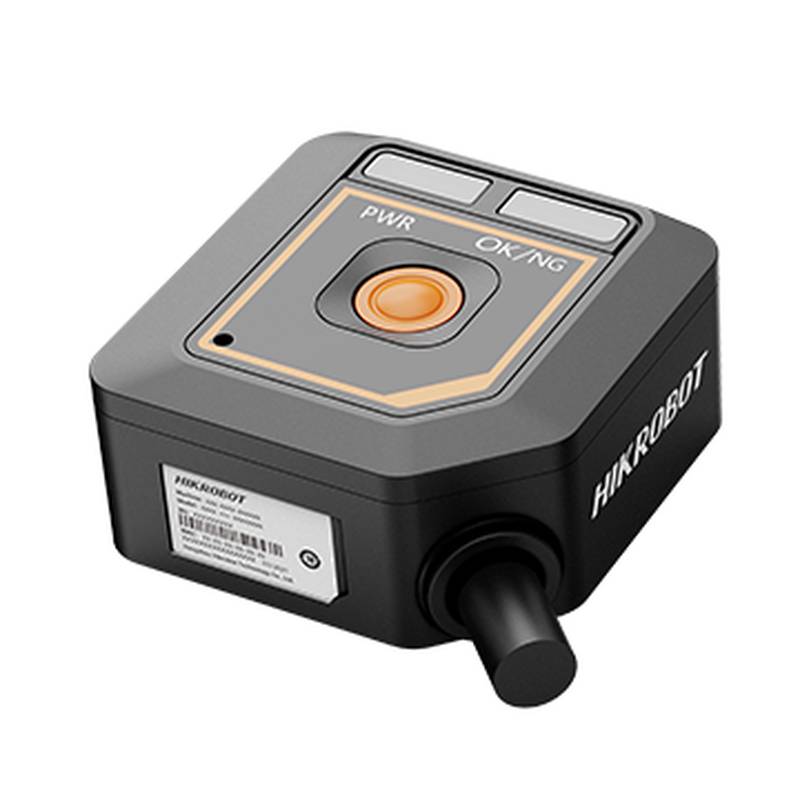

Hikrobot MV-SCi3XC-H-WX-S工业与机器视觉传感器

Hikrobot MV-SCi3XC-H-WX-S是一款高性能的300000像素彩色工业视觉传感器，专为要求苛刻的机器视觉应用而设计。该设备利用先进的CMOS传感器技术和全局快门，确保在没有运动模糊的情况下进行精确的图像捕获，使其成为快节奏工业环境的理想选择。其强大的功能集和多功能的工具库支持复杂的检查、测量和引导任务，使其成为自动化解决方案的关键组件。MV-SCi3XC-H-WX-S作为工业视觉传感器和综合机器视觉传感器都表现出色，提供了速度、精度和灵活性的结合。

产品规格：

型号：MV-SCi3XC-H-WX-S分辨率：640×480传感器类型：CMOS，全局快门像素尺寸：3.74μm×3.74μm图像传感器格式：1/6“最大帧速率：15 fps动态范围：60 dB信噪比（SNR）：40 dB增益：1 dB~23 dB曝光时间：60μS~7000μS像素格式：单色8，RGB 8色/单色：彩色数据接口：快速以太网（100Mbit/S）数字I/O：1x输入（LINE0），1x输出（LINE1），1x RS-232通过绿色端子电源：12~24 VDC典型功耗：3 W@12 VDC镜头安装：M5.5安装焦距：3.1 mm工作距离：240 mm照明：白色LED瞄准：橙色LED指示灯：PWR（电源），OK/NG（结果显示）尺寸：38 mm×38 mm×19 mm重量：约40 g（无电缆）IP等级：IP54工作温度：0~50°C存储温度：-30~70°C湿度：20%~95%RH（非冷凝）软件：SCMVS认证：CE，KC

MV-SCi3XC-H-WX-S配备了一套全面的视觉工具，可实现高级图像处理功能。这些工具包括精确的测量功能，如点对线、对比度、灰度区、间距、宽度、平均亮度、线对线角度、直径和线对线角测量。此外，它还提供颜色测量和面积分析，包括斑点、边缘、轮廓、圆和线的检测。对于计数应用程序，它支持点、边、轮廓和颜色计数。识别能力扩展到注册分类和颜色比较。此外，该传感器还集成了用于变量计算、逻辑判断、条件判断和组合判断的逻辑工具，为工厂车间的复杂决策过程提供了便利。位置校正也是一个关键特征，可确保精确的对准和跟踪。这个广泛的工具集支持配置的导入和导出，最多可存储8个方案和40个模块，从而提高了操作灵活性和快速部署。

通过支持多种工业协议，包括Modbus、EtherNet/IP、PROFINET、FTP、UDP、TCP客户端、TCP服务器、串行通信、MELSEC/SLMP、FINS和Keyence KV，通信得以简化。这种广泛的兼容性确保了无缝集成到各种自动化架构和现有控制系统中。该传感器的电气特性专为工业稳健性而设计，具有快速以太网接口，可以100Mbit/s的速度提供高效的数据传输。绿色接线板具有三重用途，即供电、处理数字I/O和实现串行通信。这种整合的方法简化了布线和安装。该设备的操作参数，如增益和曝光时间，可以精细地调整，使用户能够在各种照明条件下和不同的物体特性下优化图像质量。

Hikrobot MV-SCi3XC-H-WX-S特别适合需要在生产线上进行高速检测和精确测量的应用。其紧凑的外形尺寸为38毫米×38毫米×19毫米，重量约为40克，易于集成到空间受限的机械中。M5.5安装的镜头接口提供了镜头选择的灵活性，而附带的透明镜头罩可以保护镜头。集成的白色LED照明为检查提供了一致的照明，并辅以橙色LED瞄准器，便于设置和对齐。状态指示由PWR（电源）和OK/NG（结果显示）LED提供，提供有关设备操作和检查结果的即时视觉反馈。IP54防护等级可确保防尘和防水，使其适用于中等恶劣的工业环境。0至50°C的工作温度范围和高达95%RH的耐湿性（非冷凝）进一步突显了其对典型工厂设置的适用性。

这种工业视觉传感器在电子制造、汽车装配和药品包装等领域得到了广泛的应用。例如，在电子元件的组装中，MV-SCi3XC-H-WX-S可用于精确的元件放置验证、焊点检查和小零件对齐，有助于提高产品质量和降低缺陷率。在汽车生产线上，它可用于检查表面光洁度，验证零件的正确组装，以及引导机器人手臂完成复杂的任务。在食品和饮料行业，其颜色测量和模式识别能力对于质量控制非常宝贵，例如检查包装中的缺陷、验证标签位置以及根据视觉特征对产品进行分类。传感器存储多种方案的能力允许在不同产品运行之间快速切换，从而提高了制造灵活性和效率。

对于在同一稳健框架内需要不同分辨率或特定功能的用户，Hikrobot提供了其他型号，如MV-SCi3XC-H-WX_N，这些型号可以提供替代的成像规范。此外，MV-SCP16C-H-WX-08S-WBN、MV-SCP16-H-WX-12S-WBN、MV-SCP 16C-H-WK-15S-WBN和MV-SCP6C-H-WX-08S-WBN-S等更高分辨率的解决方案可用于需要更多细节的应用。对于更简单的视觉任务或集成解决方案，也可以考虑HY-ZXJ6168C-W、HY-ZXJ6163C-W和HY-ZXI6166C-W等型号，以满足更广泛的自动化需求。

常见问题解答部分：

Q： Hikrobot MV-SCi3XC-H-WX-S在哪些主要工业场景中表现出色？

A： MV-SCi3XC-H-WX-S在电子制造、汽车装配、药品包装和一般工业自动化中需要高速视觉检测、精确尺寸测量、组件验证和机器人引导的场景中表现出色。

Q： 全局快门技术如何使MV-SCi3XC-H-WX-S的用户受益？

A： 全局快门技术确保传感器上的所有像素同时曝光，即使在捕捉快速移动的物体时也能消除运动模糊和失真，这对于动态工业过程中的精确检查和测量至关重要。

Q： MV-SCi3XC-H-WX-S可以集成到现有的工业网络中吗？

A： 是的，MV-SCi3XC-H-WX-S支持各种工业通信协议，包括Modbus、EtherNet/IP、PROFINET和串行通信，有助于无缝集成到各种自动化系统和PLC中。

Q： MV-SCi3XC-H-WX-S上的测量工具的典型精度是多少？

A： 测量工具的精度取决于各种因素，包括所选镜头、工作距离和图像质量。然而，该传感器旨在提供适用于关键工业检测任务的高精度测量。

Q： MV-SCi3XC-H-WX-S是否适用于恶劣的环境条件？

A： 该传感器具有IP54防护等级，可防止灰尘和水溅，使其适用于中等恶劣的工业环境。在极端条件下，可能需要额外的防护罩。

Q： MV-SCi3XC-H-WX-S与单色视觉传感器相比如何？

A： 作为一种色觉传感器，MV-SCi3XC-H-WX-S可以检测和分析颜色信息，这对于颜色分类、颜色验证和检查产品等应用至关重要，在这些应用中，颜色是一个关键的质量属性，在这种情况下比单色传感器更具优势。

Q： MV-SCi3XC-H-WX-S与HY-ZXJ6168C-W等型号相比有哪些优势？

A： MV-SCi3XC-H-WX-S作为一种专用的机器视觉传感器，通常提供更先进的处理能力、更广泛的集成视觉工具、更高的分辨率和更灵活的通信选项，而HY-ZXJ6168C-W等更简单的工业相机或视觉系统可能是为更基本的任务而设计的。

Q： MV-SCi3XC-H-WX-S可以用于高速目标检测和跟踪吗？

A： 是的，凭借其15fps的帧率和全局快门，该传感器能够以中等速度检测和跟踪物体，并且其各种视觉工具可以配置用于检测和位置校正任务。

Q： 在新的自动化项目中，MV-SCi3XC-H-WX-S的典型集成周期是多少？

A： 集成周期时间可能因应用程序的复杂性以及用户对SCMVS软件和工业通信协议的熟悉程度而异。然而，预配置工具、方案导入/导出和多种通信选项的可用性旨在缩短集成周期。

Q： MV-SCi3XC-H-WX-S是否支持对PLC的实时控制反馈？

A： 是的，通过其EtherNet/IP和PROFINET等工业通信协议，传感器可以向PLC提供实时检测结果和状态更新，实现生产线上的闭环控制和自动化决策。
