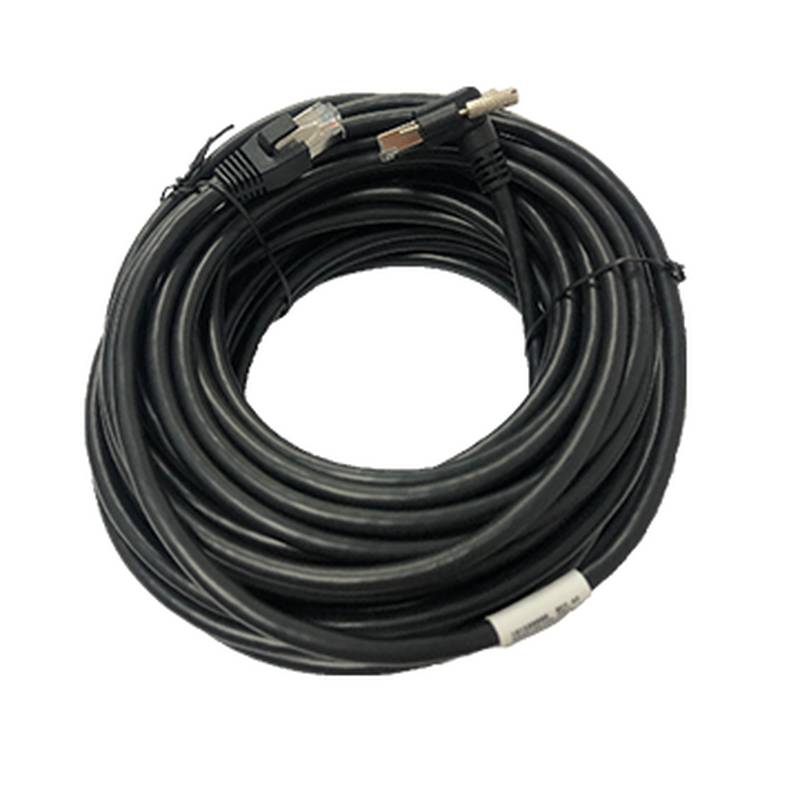

HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3m 弯角 RJ45 以太网线

HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3m 是一款高性能、直角 RJ45 以太网电缆，专为严苛的工业环境而设计。该特定型号长度为 3 米，可无缝集成到机器视觉系统及其他对可靠数据传输要求极高的自动化应用中。这款直角以太网电缆经专门设计，可最大限度地减少电磁干扰 (EMI) 和射频干扰 (RFI)，确保即使在恶劣的操作条件下也能保持信号完整性，是维持工业设备效率和正常运行时间的重要组件。其坚固的结构和特殊的连接器方向解决了工业环境中常见的空间限制和电缆管理难题。

产品类型与类别定位

HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3m 属于工业以太网电缆类别，专门设计为直角 RJ45 电缆组件。与标准的直通以太网电缆不同，该产品的一端配有 90 度角连接器，这对于空间有限或需要在狭窄机壳（如工业控制柜或机械臂）内布线的应用至关重要。其主要作用是在机器视觉相机、PLC 和工业 PC 等工业设备之间提供高速、可靠的数据链路。这种定位使其成为网络电缆广阔市场中的一种专业解决方案，专为工厂自动化和其他严苛的工业环境而定制。在此分类基础上，其设计优先考虑耐用性和信号完整性，优于消费级替代品。

技术规格

电缆长度：3 m

连接器 A：RJ45（带锁紧螺柱），弯头（向上）

连接器 B：RJ45

电缆直径：6.5 mm

电缆机械结构：4P*26#+AB

护套材料：PVC

电缆颜色：黑色

连接器耐用性：≥ 750 次

最小弯曲半径：78 mm

适用场景：坦克链

最大 U 型弯曲周期：500 万次

最大电压：30 VDC

工作温度：-20°C ~ 75°C

认证：RoHS2.0, UL

技术亮点

结构设计价值

MV-ACG-RJ45s(up)-RJ45-ST-3m 电缆拥有坚固的结构，专为挑战性工业环境设计，其 78 mm 的最小弯曲半径以及在坦克链应用中可承受 500 万次 U 型弯曲周期的能力证明了这一点。这种高柔性耐受力对于涉及持续运动的应用（如机械臂或自动化装配线）至关重要，在这些应用中，电缆会受到频繁的弯曲和重新定位。耐用的 PVC 护套和至少 750 次的连接器耐用性进一步延长了其使用寿命，减少了频繁更换的需求，并最大限度地减少了生产过程中的停机时间。

性能与可靠性价值

这款直角 RJ45 电缆通过其屏蔽双绞线 (STP) 结构和额定至少 750 次插拔的坚固连接器，确保了可靠的数据传输。它在 -20°C 至 75°C 的温度范围内运行，在存在显著温度波动的环境中也能保持稳定的性能。UL 和 RoHS2.0 认证凸显了其对安全和环境标准的遵守，为在信号完整性和运行稳定性至关重要的关键工业应用中的可靠性提供了保证。

应用场景 机器视觉系统：在机器视觉应用中，MV-ACG-RJ45s(up)-RJ45-ST-3m 确保了相机与处理单元之间的高速、稳定数据传输，这对精确检测和质量控制至关重要。其直角连接器对于在狭窄空间内安装相机特别有价值，可防止电缆应变和损坏，从而延长系统的使用寿命。机械臂和自动化：对于机器人系统，这款直角以太网电缆可在动态环境中促进可靠的通信。其高柔性能力（额定 500 万次弯曲周期）使其能够承受机械臂的重复运动，确保精确控制和操作所需的不间断数据流，这对于复杂的自动化任务至关重要。工业控制柜：在空间通常非常宝贵的工业控制柜内，直角 RJ45 电缆设计优化了电缆管理和气流。这带来了更有序、更高效的设置，降低了电缆损坏的风险并简化了维护，从而有助于提高整体系统可靠性。工厂车间连接：坚固的结构和宽广的工作温度范围 (-20°C 至 75°C) 使该电缆适用于一般工厂车间连接，即使在恶劣的工业条件下也能确保可靠的数据传输，从而减少停机时间并提高生产效率。

选型建议 适用场景：HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3m 非常适合需要频繁弯曲电缆的应用，例如涉及在坦克链系统中运行的机械臂或自动化装配线的应用，因为它额定支持 500 万次 U 型弯曲周期。不适用场景：不建议将此电缆用于超过 30 VDC 最大额定电压的应用或温度持续高于 75°C 的环境，因为在这些参数之外运行可能会损害其性能和使用寿命。

与类似型号的比较：

虽然此型号针对高柔性应用进行了优化，但其他 Hikrobot 电缆（例如 MV-ACG-RJ45s-RJ45-ST，它具有标准的弯头连接器，没有明确的高柔性额定值）对于不需要极致灵活性的静态安装可能更具成本效益。

常见问题解答

1. 此直角 RJ45 电缆支持的最大数据传输速率是多少？

提供的规格中未明确说明最大数据传输速率，但类似的工业 GigE 电缆专为千兆以太网速度而设计。例如，Cat 5e 和 Cat 6 电缆通常支持高达 1000 Mbps (1 Gbps)。该电缆的 SFTP（屏蔽双绞线）设计专为稳定的数据传输而设计，这对于高速工业通信协议至关重要。要确认准确速度，我们建议查阅 MV-ACG-RJ45s(up)-RJ45-ST-3m 型号的详细数据表。如果您需要确认，我们的团队可以协助获取此信息。

2. 此直角以太网电缆能否用于接触油类和化学品的恶劣环境？

虽然护套材料是 PVC，但一些具有类似规格的工业以太网电缆被注明具有抗油和抗化学性能，且专为恶劣环境设计。MV-ACG-RJ45s(up)-RJ45-ST-3m 在 -20°C 至 75°C 的温度范围内运行，显示出一定程度的环境适应力。然而，对于极端的化学品或油类接触，应验证具体的耐化学性等级。我们可以根据要求提供详细的环境耐受性数据，以确保其满足您的特定操作需求。

3. 此电缆上的 RJ45 连接器的耐用性等级是多少？

此电缆上的 RJ45 连接器额定最小耐用性为 750 次循环。这确保了可靠的物理连接，能够承受重复的插入和拔出，这是工业环境中的一个关键因素，因为设备可能需要维修或重新配置。此耐用性等级有助于提高您工业网络基础设施的整体寿命和稳定性。如果您需要有关特定循环测试协议或扩展耐用性选项的信息，请联系我们的团队。

4. 此电缆是否适用于机器人等连续运动应用？

是的，此电缆专为连续运动应用而设计，如其 500 万次 U 型弯曲周期的额定高柔性以及对坦克链应用的适用性所示。这使其成为需要频繁和重复电缆运动而不损害信号完整性的机械臂和自动化系统的绝佳选择。这种坚固的设计最大限度地减少了磨损，延长了电缆在动态工业环境中的使用寿命。我们的技术专家可以帮助您将此电缆集成到您的机器人系统中，以实现最佳性能。

5. 此 HIKROBOT 电缆的屏蔽规格是什么？

此 HIKROBOT 电缆采用 SFTP（屏蔽双绞线）结构，可提供出色的电磁干扰 (EMI) 和射频干扰 (RFI) 防护。这种增强的屏蔽对于在工厂自动化和机器视觉系统中常见的工业噪声环境中保持稳定可靠的数据传输至关重要。这种水平的屏蔽有助于确保数据完整性并防止信号衰减。如果需要，我们可以提供与其他电缆类型的屏蔽数据对比。

6. 此电缆可以安全处理的最大电压是多少？

此电缆可以安全处理的最大电压为 30 VDC。确保您设备的工作电压不超过此规格非常重要，以防止损坏电缆和连接的设备。此电压额定值是工业自动化中数据传输电缆的典型值。我们的工程团队可以协助验证与您的特定电源和数据系统的兼容性，以确保安全操作。

7. 此直角以太网电缆的 RJ45 连接器上是否带有锁紧机构？

是的，MV-ACG-RJ45s(up)-RJ45-ST-3m 在 A 端具有带锁紧螺柱的 RJ45 连接器。此锁紧机构确保了牢固的连接，防止因振动或移动而意外断开，这在严苛的工业环境中尤为重要。牢固的连接对于保持不间断的数据流和运行可靠性至关重要。我们的销售代表可以确认您特定订单的精确锁紧机构详情。

8. 像这样的直角 RJ45 电缆在工业环境中的典型应用是什么？

此直角 RJ45 电缆的主要应用是在工业自动化中，特别是在机器视觉系统和机器人应用中。弯头连接器非常适合在狭窄空间内使用，例如在控制柜内部或机械臂上，在这些地方直通连接器会显得笨重或容易损坏。它有助于高效的电缆管理并减少连接点的应变，确保关键工业过程的可靠数据传输。我们专注于为复杂的工业设置提供连接解决方案；让我们的专家为您提供指导。

9. HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3m 电缆的护套材料是什么？

HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3m 电缆的护套材料是 PVC。PVC 是一种常见的、耐用的工业电缆护套材料，在柔韧性、耐磨性和环境因素防护之间提供了平衡。这种材料选择有助于电缆的整体坚固性，并使其适用于各种工业应用。如有需要，北京众平科技股份有限公司可以为特殊的环境需求提供替代护套材料。

10. 如果此型号不能完全满足我的要求，有什么升级路径或替代配置可用？

如果 MV-ACG-RJ45s(up)-RJ45-ST-3m 不能完全满足您的要求，替代配置可能包括不同的电缆长度、用于增强环境耐受性的不同护套材料，或具有不同连接器类型的型号（例如用于空间受限较小应用的标准连接器）。例如，Hikrobot 提供一系列具有不同柔性等级和屏蔽功能的 GigE 电缆，例如用于静态应用的 MV-ACG-RJ45s-RJ45-ST，或具有更高额定温度的型号。我们的团队擅长寻找最佳解决方案；请咨询我们，探索完全符合您应用需求的定制替代方案。
