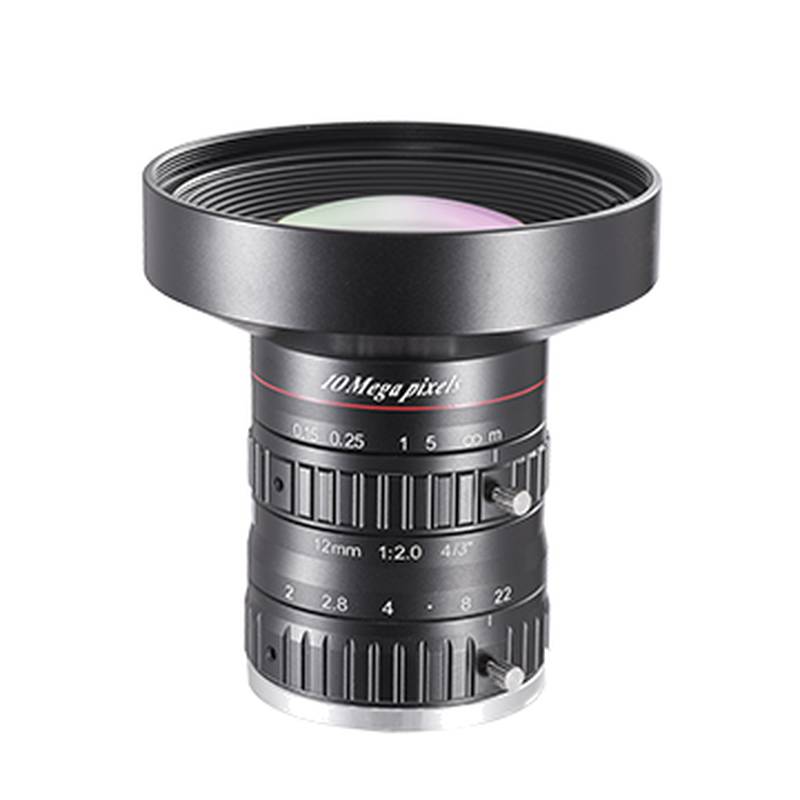

HIKROBOT SA1220M-10MP 12mm F2.0 C卡口机器视觉镜头

HIKROBOT SA1220M-10MP是一款机器视觉镜头和一款12mm c卡口镜头，专为4/3英寸传感器上的10MP成像而设计，可在工业视觉系统中提供宽视场检测精度。在实际工程方面，该镜头适用于需要相对较宽的视角、稳定的手动设置和图像质量足以满足自动化、计量和缺陷检测中使用的现代高分辨率相机的应用。其规格集表明，它不是作为一般的摄影光学元件，而是作为可重复机器视觉集成的受控工业组件，其中传感器覆盖范围、焦点稳定性和安装兼容性比消费者风格的功能更重要。

从系统设计的角度来看，SA1220M-10MP符合将高分辨率工业相机与镜头配对的常见要求，该镜头可以覆盖4/3英寸的图像格式，而不会在角锐度或视野覆盖方面造成过度妥协。4/3英寸传感器上的12毫米焦距提供了广阔的视野，这在工程师需要在中等工作距离检查较大目标、减少工作站中的摄像头数量或在机器人制导中保持全场景感知时非常有用。F2.0的最大光圈也为照明设计提供了灵活性。在低光照或高速拍摄条件下，更宽的光圈可以帮助保持曝光，而不会过于激进地推动增益，而当存在目标高度变化时，将光圈降至F22的能力支持景深管理。

型号：SA1220M-10MP

品牌：HIKROBOT

产品类型：机器视觉镜头

镜头类别：12毫米，F2.0，4/3英寸，10 MP，C卡口镜头

焦距：12毫米

F编号：F2.0至F22

图像尺寸：Φ23毫米，4/3英寸

光学畸变：-2.40%

最小物距：0.15米

视场：D 22.6毫米：89.0度，H 18.13毫米：75.5度，V 13.6毫米：61.1度

虹膜控制：手动

聚焦控制：手动

过滤器螺纹：M77×0.75

安装类型：C-Mount

法兰背焦距：17.526毫米

尺寸：Φ80毫米×83.8毫米

重量：445克

工作温度：-10至50°C

认证：RoHS 2.0

最重要的实用特性是10 MP额定分辨率和4/3”图像圆支持的组合。在工业视觉中，常见的是可以机械安装到相机上但不完全支持传感器格式或像素密度的镜头。这种不匹配通常表现为角部柔软、边缘附近对比度降低，或者在远离图像中心检测特征时测量结果不稳定。SA1220M-10MP通过指定4/3”覆盖范围和10 MP分辨率来解决这种集成风险，使其适用于基于大面积传感器的系统，这些系统需要宽场景捕获和一致的边缘性能。

分辨率等级：10 MP

传感器格式支持：4/3“

图像圆：Φ23mm

安装兼容性：C-Mount

对焦方式：手动对焦

光圈方法：手动光圈

12毫米的焦距使该型号处于4/3英寸相机的工业固定焦距光学系统的广角端。当机器制造商需要从短到中的工作距离检查相对较大的视场时，这尤其有用。与较长的焦距相比，12毫米的镜头可以减少视觉站的机械占地面积，因为相机不需要安装在离目标太远的地方。这可以缩短外壳深度，简化防护设计，并减少对可能引入振动的长支架的需求。同时，工程师应该认识到权衡：更宽的镜头通常会使每个像素代表物体上更大的物理区域，因此超细计量可能需要更高分辨率的相机或不同的焦距。这是因为。

焦距：12毫米

典型集成值：中短工作距离的宽视场覆盖

机械影响：在紧凑型工作站中减少相机的间距

测量含义：与较长焦距相比，视场更大，目标像素密度更低

所述光学畸变为-2.40%，表明广角光学器件的典型可见镜筒畸变。这不会自动使镜头不符合精密任务的要求，但它确实定义了系统应该如何设计。对于存在检测、代码读取、机器人定位和许多分类任务，这种程度的失真通常是可控的，特别是在感兴趣区域靠近图像中心或应用软件校准的情况下。对于全场的高精度尺寸测量，工程师应验证镜头校准和图像校正是否足以满足所需的公差堆栈。换句话说，该镜头可用于具有精度的系统，但最终的测量性能取决于校准工作流程、目标几何形状和相机镜头距离关系。

光学畸变：-2.40%

变形类型：桶形变形倾向

最佳校准用途：全场测量、机器人引导、尺寸校正工作流程

无需严格校准即可最佳使用：存在检查、一般检查、识别、定位

光圈范围为F2.0至F22，可有效控制曝光和景深。更宽的光圈（如F2.0）可以支持更短的曝光时间，这对于移动输送机、拾取和放置设备以及必须限制运动模糊的机器人制导非常重要。当产品高度变化或目标表面不是完全平坦时，较小的孔径（如F8、F11或更大）可以提高景深。工程师还应考虑景深和衍射之间的典型权衡。在高分辨率传感器上，即使更多的场景出现在焦点上，过远的停止也可能会降低有效的锐度。在实际部署中，最佳光圈设置通常是通过实际生产照明下的测试图像来确定的，而不仅仅依赖于标称理论。

F数范围：F2.0至F22

低光优势：在宽光圈下支持更高的光通量

景深优势：支持在较小光圈下扩展焦距范围

工程说明：最终孔径应根据衍射和曝光要求进行验证

手动对焦和手动光圈是稳定工业安装的合适选择。一旦投入使用，许多机器视觉站就会以固定的产品几何形状、固定的工作距离和受控的照明运行。在这种情况下，手动控制通常比可变消费者机制更受欢迎，因为它们简化了维护，提高了可重复性，降低了集成复杂性。因此，该镜头适用于在调试期间进行设置，然后作为工艺验证的一部分进行锁定的安装。它不太适合需要连续自动对焦、频繁变焦或场景相关光圈控制的应用。

聚焦控制：手动

虹膜控制：手动

最适合的安装方式：固定位置工业视觉系统

不太适合的安装模式：不断变化的消费类成像环境

0.15米的最小物距为紧凑的机器布局、台式站和封闭式检查模块提供了灵活性。对于积分器来说，这意味着镜头可以相对接近地聚焦，而不需要相机前方有很大的自由空间。这在电子组装单元、具有严密防护的包装线以及相机到目标距离受限的实验室自动化系统中非常有用。然而，能够在0.15米处聚焦并不意味着每种近距离应用都是理想的。在非常短的工作距离内，现场尺寸可能会比预期的要小，几何效应也会变得更加显著，因此工程师应该用实际的传感器和安装几何形状来确认现场覆盖范围。

最小物距：0.15米

近距离积分值：适用于紧凑型车站

验证要求：确认短工作距离下的实际现场尺寸和变形影响

典型优点：更容易在封闭设备中进行机械集成

机械接口简单明了，符合工业相机标准。C-Mount和17.526mm的法兰后焦距是各种机器视觉相机的标准参考。这提高了兼容性并缩短了集成周期，因为许多工业用户已经操作了C卡口相机平台。M77×0.75过滤器螺纹也适用于实际系统。它允许在工艺照明需要的地方使用外部滤光片、防护玻璃或偏振元件。在反射材料检测中，添加正确的滤光片堆叠可以显著提高对比度，减少眩光引起的虚假拒绝。

安装类型：C-Mount

法兰背焦距：17.526毫米

过滤器螺纹：M77×0.75

集成价值：与工业相机和滤镜配件广泛兼容

在机械设计的早期阶段，应考虑物理尺寸和质量。在Φ80 mm×83.8 mm和445 g的条件下，这种透镜不是微型光学器件。除非机器人的有效载荷和动态性能允许，否则它更适合刚性安装的相机组件，而不是轻便的臂端移动系统。在固定框架上，更大的机身可能是一个优势，因为它通常与更坚固的光学结构相关，并且在设置过程中更容易手动操作。然而，在移动系统中，如果支撑不当，质量和力矩载荷会影响沉降时间、支架刚度和长期连接器应力。

尺寸：Φ80毫米×83.8毫米

重量：445克

最佳机械支撑：刚性固定支架或适当加固的支架

潜在的设计问题：轻质机器人手腕或柔性支撑上的负载增加

-10至50°C的工作温度范围涵盖了许多室内工业环境。这适用于标准工厂自动化、包装、电子制造、仓库分拣和受控过程机械。它不太适合无保护的室外部署、冷冻环境或环境温度超过额定范围的炉子附近的位置。与大多数光学器件一样，长期稳定性也取决于污染控制。灰尘、油雾、振动和快速热循环都会随着时间的推移影响图像质量，因此外壳设计和预防性维护仍然很重要。

工作温度：-10至50°C

环境适用性：标准室内工业环境

环境限制：不适用于极端高温、深冻或无保护的直接户外暴露

符合性：RoHS 2.0

在应用适应性方面，这种镜头通常与多种工业场景相关。一个常见的用例是电子组装和PCB检查，需要一个广阔的领域来捕获更大的电路板、连接器阵列或一个框架中的多个组件。在这些站点中，镜头有助于提高吞吐量，因为一个摄像头通常可以覆盖更多区域，从而减少所需的成像节点数量。第二种常见情况是包装和标签检查，特别是对于在输送机上移动的纸箱、袋、托盘和印刷表面。广角支持在紧凑的机器占地面积内进行代码读取、打印存在检查和密封区域监控。第三种可能的情况是机器人引导和料箱区域观察，在这种情况下，宽视场有助于在拾取操作之前检测物体的位置和方向。第四种情况是电池、汽车或总装线，其中车站空间限制有利于短距离的摄像机，同时保持对较大目标的覆盖。

应用场景1：电子组装和PCB检查

主要价值：更大的电路板覆盖范围和更少的摄像头站

运营效果：提高吞吐量，缩短集成周期

应用场景2：包装和标签检查

主要价值：紧凑型输送机系统中的广域监控

操作效果：更快的验证和更少的站点占地面积

应用场景3：机器人引导和定位

主要价值：广泛的场景采集用于目标定位

操作效果：更稳定的拾取区域观察和更低的机械距离要求

应用场景4：电池、汽车和总装检查

主要价值：在有限的安装空间内实现大目标覆盖

操作效果：高效的摄像头放置和简化的防护设计

对于能源效率和工艺效率，透镜是间接贡献的，而不是作为有源功率器件。通过在大型传感器上启用更宽的视野，它可以减少某些系统中所需的摄像头、灯、支架和处理通道的数量。更少的成像站意味着更低的总功耗、更低的布线复杂性、更少的维护工作量和更短的验证周期。在大批量生产中，这些系统级的节省可能比镜头本身的成本差异更为显著。也就是说，这种好处取决于光学设计是否仍然满足整个领域的分辨率和测量要求。

系统级效率贡献：可以减少广域检查任务中的摄像头数量

潜在节省：硬件数量减少，布线减少，维护点减少

选择条件：仅当最终像素密度和边缘性能符合检查标准时有效

选择建议应该明确。SA1220M-10MP适用于需要宽视场、固定手动设置和10MP级成像的4/3“C卡口机器视觉相机。它是存在检测、代码读取、机器人引导和校准检查的有力候选者，在软件校正是可接受的情况下。它不太适合需要极低失真而无需校准的应用，在需要更高放大率的小区域上进行非常精细的计量，或透镜质量受到严重限制的移动平台。如果目标的视场太宽，工程师应考虑同一系列中的其他焦距，包括SA1620M-10MP、SA2520M-10MP、SA3520M-100MP、SA5020M-10MP和SA85MP。20M-10MP。这些替代方案允许在对象上使用更窄的视场和更高的有效像素密度，同时在集成实践中保持家族级的一致性。

适用相机类型：4/3“C卡口工业相机

适用任务：广域检查、机器人引导、代码读取、校准目视检查

不适合：超低失真原生成像、高放大倍数精细测量、重量受限的移动系统

相关型号：1620米-10 MP，2520米-10 MP

从采购的角度来看，镜片的规格易于评估。安装标准已经确立，传感器覆盖范围明确规定，光圈和聚焦方法是常规的，环境评级是工业使用的典型。这减少了采购和资格认证过程中的歧义。在发布之前，买家仍应确认三个项目特定点：实际的相机传感器尺寸、工作距离所需的现场尺寸，以及软件工作流程中是否已经包含失真校准。这些检查通常确定12mm选项是否正确，或者该系列中的另一个焦距是否会提供更好的系统平衡。

采购检查1：验证实际摄像头传感器尺寸和像素尺寸

采购检查2：验证安装距离所需的视野

采购检查3：验证软件校准是否用于失真校正

常见问题解答

Q： HIKROBOT SA1220M-10MP是否与标准工业C卡口相机兼容？

A： 是的，它是一个C卡口镜头，法兰后焦距为17.526毫米，与标准的C卡口机器视觉相机接口相匹配。

Q： 这个镜头能完全支持4/3英寸的传感器吗？

A： 是的，它是为Φ23毫米的图像尺寸指定的，相当于4/3英寸的传感器覆盖范围。

Q： SA1220M-10MP是否适用于10MP成像？

A： 是的，它被评为10MP机器视觉镜头，适用于高分辨率工业成像系统。

Q： 12mm焦距是否更适合广域检查或精细细节计量？

A： 它更适合广域检测，因为12毫米提供了广阔的视野，而非常精细的细节计量通常受益于更长的焦距或更高放大倍数的光学元件。

Q： 工程师应该期望有多大的失真？

A： 指定的光学失真为-2.40%，因此在精密测量应用中，特别是在靠近场边缘的地方，建议进行校准。

Q： 这种镜头可以用于低光或高速检测系统吗？

A： 是的，F2.0的最大光圈有助于提高光通量，从而在快速移动的生产线上支持更短的曝光时间。

Q： 该镜头是否适用于可变焦距或自动调节成像系统？

A： 不，它使用手动对焦和手动光圈控制，因此最适合固定的工业设置，而不是不断变化的场景。

Q： 这个镜头是为什么环境设计的？

A： 它专为工作范围为-10至50°C的标准工业室内环境而设计。

Q： 镜头正面可以添加滤镜或光学配件吗？

A： 是的，它包括一个M77×0.75的滤光片螺纹，支持兼容的滤光片和保护配件。

Q： 买家什么时候应该考虑同一系列中的另一个型号？

A： 当目标需要比12mm透镜更窄的视场、更长的工作距离效率或更高的像素密度时，应考虑另一种模型。
