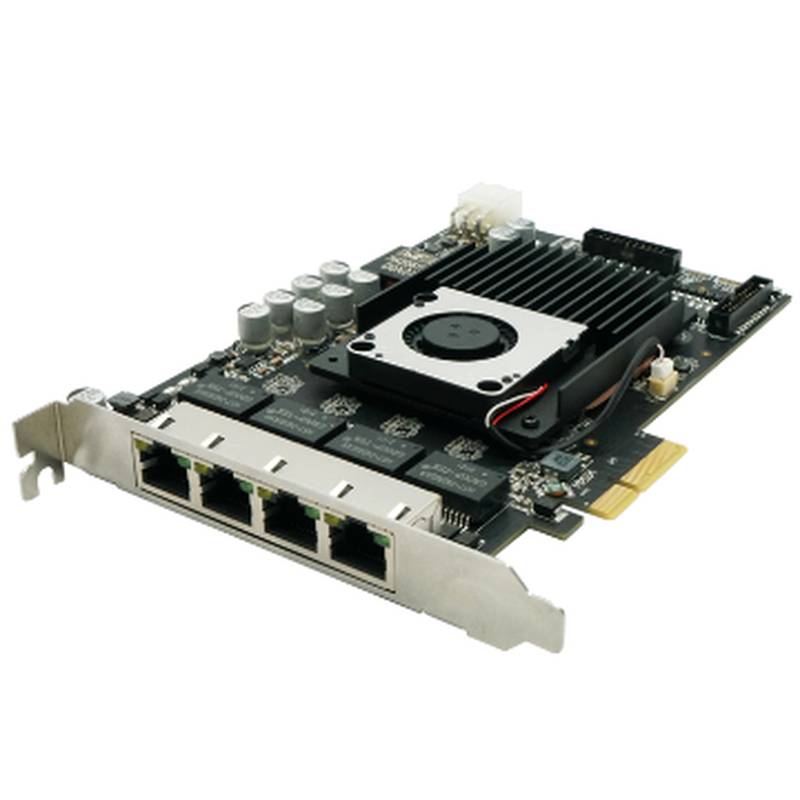

海康机器人 MV-GE1004 4口 GigE Vision 机器视觉帧采集卡

HIKROBOT MV-GE1004 是一款高性能的 4 端口 GigE Vision 机器视觉帧采集卡，旨在满足工业自动化和机器视觉应用的严苛要求。该帧采集卡采用 GigE Vision 标准，可与各种工业相机和软件解决方案无缝互操作。凭借其坚固的设计和先进的功能，MV-GE1004 可实现高速图像采集和高效数据传输，是质量控制、检测和机器人引导系统的关键组件。

产品规格：

型号：MV-GE1004 名称：4 端口 GigE Vision 帧采集卡 板载内存：1 GB DDR3-RAM 主机接口：PCI-E Gen2 × 4 主机接口性能：1720 MB/s（峰值传输带宽），1600 MB/s（持续传输带宽） 相机接口标准：GigE Vision 连接器：4 × RJ45 供电输出 (PoE)：支持 PoE，每个通道最高提供 15W（PoE 功能需要 ATX 6 针电源） 支持的相机类型：千兆以太网工业相机 支持的最大相机数：4 相机接口速率：1 Gbps 流通道：4 像素格式：Mono 8/10/10p/12/12p, Bayer 8/10/10p/12/12p, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8 通用 I/O：24 位 I/O 接口：4 个光电隔离输入（4.5 ~ 28V），4 个光电隔离输出（4.5 ~ 28V），4 个 422 输入，4 个 422 输出，4 个 TTL 输入，4 个 TTL 输出 I/O 连接器：母插座 典型功耗：10 W（不含 PoE） 尺寸：181 mm × 126.3 mm × 21.6 mm 工作温度：0 ~ 60°C 存储温度：-20 ~ 70°C 湿度：10% ~ 95% RH 无冷凝 软件支持：MVS 支持的操作系统：Windows 7/10/11，Linux (Ubuntu 18.04 ~ 24.04 64 位) 认证：WEEE、RoHS、REACH

HIKROBOT MV-GE1004 帧采集卡旨在提高机器视觉系统的效率和可靠性。其板载的 1 GB DDR3-RAM 内存通过直接在卡上处理图像来减少 CPU 负载，从而确保更高的吞吐量和更快的响应时间。PCI-E Gen2 × 4 接口提供高达 1720 MB/s 的峰值传输带宽和 1600 MB/s 的持续传输带宽，能够快速采集大量图像数据集。这使其特别适用于需要同时从多个相机进行高速数据流的应用。

MV-GE1004 遵循 GigE Vision 标准，支持多达四个千兆以太网相机，每个相机以 1 Gbps 运行，并具有四个专用的流通道。这确保了通过标准 CAT5e 或 CAT6 电缆的稳定可靠的图像传输，在长达 100 米的距离内灵活安装相机，无需中继器。每个通道均支持以太网供电 (PoE) 功能，每个通道最高可提供 15W，通过为兼容相机提供数据和电源来简化布线，但需要 ATX 6 针电源连接以实现此功能。

对各种像素格式的广泛支持，包括 Mono 8/10/10p/12/12p、Bayer 8/10/10p/12/12p、YUV422Packed、YUV422_YUYV_Packed、RGB 8 和 BGR 8，确保了与各种工业相机和图像处理要求的兼容性。此外，全面的通用 I/O 功能，包括 24 位接口，如光电隔离输入和输出、422 接口和 TTL 接口，可以与外部触发器、传感器和控制系统无缝集成，从而增强同步和系统自动化。

工业应用与性能：

HIKROBOT MV-GE1004 是众多工业自动化场景中的关键组件。其处理多个高速相机的能力使其非常适合：

汽车制造：用于详细检查组件、生产线验证和机器人引导系统，确保高质量的产出和高效的生产。 电子产品检测：其高分辨率和帧率能力对于检查电路板、识别缺陷以及确保半导体制造所需的精度至关重要。 食品和饮料加工：用于自动化质量控制、异物检测和包装检测，确保产品安全和一致性。 制药：在质量保证和检验过程中，保持产品完整性和合规性的高标准。 物流和仓储：用于自动化分拣、识别和跟踪货物，优化运营效率。

MV-GE1004 的强大性能通过符合 GenICam 标准得到进一步增强，从而简化了不同制造商产品的应用设计和集成。10W 的典型功耗（不含 PoE）确保了能源效率，这是工业环境中需要考虑的关键因素。

相关 HIKROBOT 型号：

HIKROBOT 产品线包括其他几款先进的帧采集卡和机器视觉组件。值得注意的型号包括 MV-GE1104 和 MV-GE1104P，它们可能提供不同的端口配置或增强功能。其他系列，如 MV-GQ1001、MV-GT1002、MV-GT1004、MV-GT1102P、MV-GT1104P、MV-GX1002、MV-GX1004、MV-GX1008、MV-GX1102、MV-GX1104、MV-GY1002 和 MV-GY1004，以及 PCIE-GE1004-1G，代表了更广泛的帧采集卡和机器视觉硬件，可满足各种工业需求和协议。

运行稳定性和长期价值：

MV-GE1004 专为严苛的工业环境而设计，可在 0 至 60°C 的温度范围和 10% 至 95% RH 的湿度水平下可靠运行。该产品已通过 WEEE、RoHS 和 REACH 认证，表明符合环境和安全标准。随附的 3 年保修进一步强调了 HIKROBOT 对该工业组件的长期价值和可靠性的承诺。

软件包（包括 MVS 机器视觉软件）提供了相机配置、图像采集和开发所需的基本工具，支持 Windows 7/10/11 和 Linux (Ubuntu 18.04 ~ 24.04 64 位) 等操作系统。这种全面的软件支持以及提供的用于二次开发的 SDK，确保集成商和工程师能够高效地部署和定制解决方案以满足特定的应用需求。

常见问题解答 (FAQ)：

问：HIKROBOT MV-GE1004 的典型交货时间是多久？

答：交货时间可能因当前库存水平和地区物流而异。为了确保您的关键项目的项目时间表和可用性，建议联系北京众平科技股份有限公司以获取最新的库存状态和交货估算。

问：如何为大型实施获取 HIKROBOT MV-GE1004 的项目定价？

答：项目定价通常根据您的应用规模和具体情况进行定制。要获得反映您的项目独特需求和数量的详细报价，请联系北京众平科技股份有限公司进行个性化咨询和报价。

问：进口 HIKROBOT MV-GE1004 时，海关清关需要哪些文件？

答：北京众平科技股份有限公司可以提供所有必要的文件，以确保您的国际订单顺利清关。请在询价时说明您的海关要求，以确保所有文件都提前准备好。

问：HIKROBOT MV-GE1004 是否与我现有的机器视觉系统兼容？

答：MV-GE1004 遵循 GigE Vision 和 GenICam 标准，确保与大多数现代机器视觉系统具有广泛的兼容性。有关针对您独特设置的特定兼容性检查或集成建议，我们北京众平科技股份有限公司的技术团队随时可以提供帮助。

问：HIKROBOT MV-GE1004 的推荐应用是什么？

答：此帧采集卡非常适合需要高速数据采集和多相机同步的应用，例如工业检测、质量控制、自动化装配线、机器人技术以及汽车、电子和制药等行业的详细产品分析。

问：HIKROBOT MV-GE1004 的保修条款是什么？

答：HIKROBOT 通常为 MV-GE1004 提供标准 3 年保修，这体现了我们对其耐用性和性能的信心。有关完整的保修详情和任何特定地区的差异，请咨询北京众平科技股份有限公司。

问：HIKROBOT MV-GE1004 是否可以与较旧的相机型号一起使用？

答：虽然 MV-GE1004 支持 GigE Vision 标准，但与较旧的或非标准相机型号的兼容性可能有所不同。我们建议检查特定相机的技术规格，并咨询北京众平科技股份有限公司的专家以确认互操作性。

问：HIKROBOT MV-GE1004 的典型功耗是多少？

答：MV-GE1004 的典型功耗为 10W，不包括 PoE 功能。启用 PoE 后，功耗将增加以支持连接的相机。有关精确的功耗规划，请参阅详细规格。

问：是否有任何我应该注意的已停产的替代型号？

答：HIKROBOT 不断创新其产品线。虽然此处未列出特定的停产型号，但如果某个型号即将停产或已被取代，我们的销售团队（北京众平科技股份有限公司）可以提供有关最新相关替代型号的信息。

问：与直接网络连接相机相比，使用帧采集卡有哪些优势？

答：像 MV-GE1004 这样的帧采集卡提供专用的处理能力和内存，可减少主机系统的 CPU 负载。它们能更好地控制图像采集、同步和数据传输，从而在多相机设置中提供更高的性能和可靠性，这比需要更多主机处理的直接网络连接更具优势。
