西门子7MB2337-4AU86-6PT1-ZC11+D15数字式红外氧气分析仪

概述

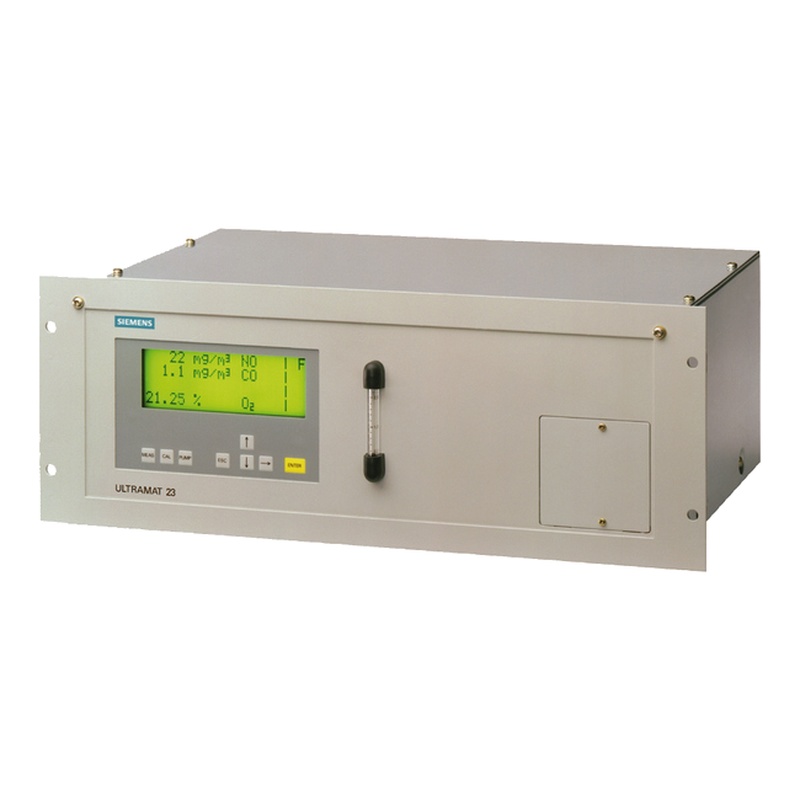

西门子Ultramat 23（型号7MB2337-4AU86-6PT1-ZC11+D15）是一款高级配置的分析仪，专为要求多气体分析达到最高精度的应用而设计。这个复杂的19英寸插入式装置同时测量三个关键参数：两种红外敏感气体（CO和NO）和氧气（O₂)—与O₂ 通过高精度顺磁方法检测。

与具有组合气体路径的模型不同，它具有单独的气体路径，以提高分析的完整性。这种设计使其非常适合在数据可靠性不可协商的复杂工业环境中进行严格的环境合规报告和精确的过程控制。

1。技术亮点：顺磁氧传感详解

该模型的一个决定性特征是它的顺磁性O₂ 传感器——是对基本电化学电池的重大升级。它的工作原理利用了氧气独特的顺磁性（对磁场的吸引力），其工作原理如下：

该传感器使用一个悬浮在磁场中的精致的“哑铃”组件（充满氮气）。

当样品气体中含有O₂ 进入传感器，O₂ 分子被吸引到磁场最强的部分，产生可测量的力，使哑铃偏转。

这种偏转与O成正比₂ 浓度。

这种方法提供了卓越的准确性、长期稳定性和最小的漂移，因为它测量的是一种基本的物理性质，而不是一种随时间退化的化学反应。

2。关键区别：用于无承诺测量的单独气体路径

与之前具有组合气体路径的型号不同，该分析仪使用单独的气体路径（2个通道）。样品气体被分成两股独立的气流，每股气流专用于一种红外成分（CO或NO）。

这种先进的设计对于以下应用至关重要：

这两种红外气体可能发生化学相互作用；

在共享的腔室中，一种气体可能会对另一种气体的测量产生光学干扰。

独立的路径确保每个组件的测量保持完全隔离和纯粹，为关键决策提供最高的数据完整性。

3。产品规格和高级功能

该模型针对高精度排放监测进行了优化，范围以mg/m³（监管报告的标准单位）为单位，内置灵活的单位转换。

规格表

产品名称西门子Ultramat 23气体分析仪

型号7MB2337-4AU86-6PT1-ZC11+D15

NDIR技术（适用于2种气体：CO和NO）+顺磁性（适用于O₂)

测量范围（IR）CO：0-150至0-750mg/m³；NO：0-100至0-750毫克/立方米

O₂ 顺磁性技术（“哑铃”型）

气体路径设计独立（每个红外组件的专用路径）

电源AC 230 V，60 Hz

单位换算可选换算：293K或273K下mg/m³至ppm

SO₂ 容量100 mg/m³范围可用，但未经认证

4。关键应用：O的作用₂ 排放报告的标准化

高精度红外气体测量（mg/m³）和顺磁性O的组合₂ 该传感器使该分析仪成为法律强制排放监测的基石。

环境法规通常要求污染物浓度（如CO、NOₓ) 标准化为O₂ 水平（例如3%或11%）——这校正了过量空气的稀释。顺磁性O₂ 传感器的卓越精度确保了这种归一化计算使用可靠的数据，这对于生成具有法律依据的合规报告和避免处罚至关重要。

5。优势总结

高级O₂ 精度：顺磁技术为O提供无与伦比的精度和稳定性₂ 测量——对于合规性至关重要。

最大测量完整性：单独的气体路径消除了红外组件之间的交叉干扰，确保了纯净、独立的读数。

监管准备：直接mg/m³输出和内置单位转换简化了与报告标准的一致性。

全球市场适用性：60 Hz电源使其与北美等地区兼容（不需要外部变频器）。

常见问题（FAQ）

顺磁性O的优点是什么₂ 传感器优于电化学传感器？

顺磁传感器测量O₂’s的物理磁性——提供更好的长期精度和稳定性，不会退化。电化学电池的寿命有限，随时间漂移，需要频繁更换/校准。

2.为什么分析仪需要不同组件的单独气体路径？

单独的路径可防止共享腔室中气体之间的化学相互作用或光学干扰。这确保了完全独立的测量，对于合规或精确过程控制中的高完整性数据至关重要。

3.“SO”是什么意思₂ 100 mg未认证是什么意思？

分析仪可配置为测量SO₂ 100 mg/m³，但这种测量缺乏正式认证（如TÜV）。它适用于过程监控，但不是法律强制要求的SO₂ 报告。

4.为什么60Hz电源很重要？

60Hz是北美和其他地区的标准电气频率。该规范确保了与当地电网的兼容性，消除了对外部变频器的需求。

5.单位转换的可选温度（293K/273K）的目的是什么？

273K（0°C）和293K（20°C）是单位转换的常见参考温度。选择正确的方法可确保将mg/m³转换为ppm时的准确性，符合区域/行业报告要求。

6.“哑铃”顺磁传感器是如何工作的？

一个充氮的“哑铃”悬浮在磁场中。当样品气体进入时，顺磁性O₂ 分子被吸引到磁场最强的区域，使哑铃偏转。这种偏转是光学测量的，与O直接相关₂ 浓度。
