西门子7MB2521-0AA00-1AA0精密氢气成分分析仪

概述

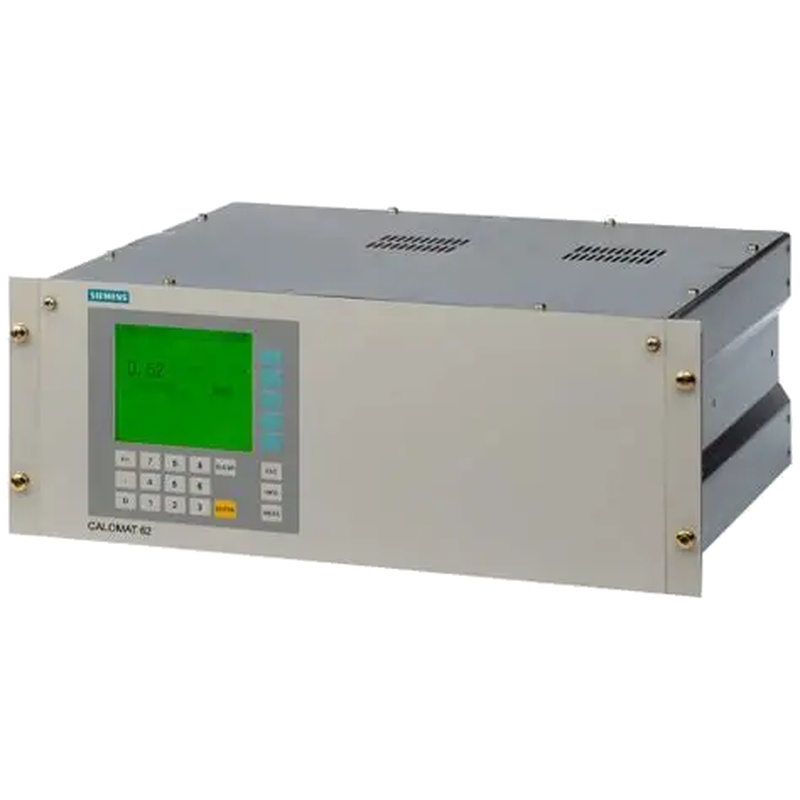

西门子CALOMAT 6（型号7MB2521-0AA00-1AA0）是一种专门的气体分析仪，专为与基于红外的装置根本不同的测量任务而设计。这款19英寸机架式设备利用热导率（TCD）原理准确测定氢气浓度（H₂) 在氮（N₂) 背景它具有非常宽的测量范围——从0-1%到0-100%的H₂—在工业场景中，监测和控制氢气水平对于过程安全、质量和效率至关重要。主要应用包括热处理炉和化学合成工艺。

1。核心技术：热导检测（TCD）揭秘

与Ultramat 23使用的光学方法不同，CALOMAT 6基于稳健的物理原理运行：不同的气体具有不同的导热性。例如，氢的热导率大约是氮的七倍。

分析仪包含一个带有加热元件的测量单元。当气体混合物流过该电池时，较高的氢含量会更有效地将热量从元件中传导出去。这种热损失导致元件的温度（以及它们的电阻）以精确、可测量的方式变化，这种变化与氢浓度成正比。

这种TCD方法非常可靠，不需要耗材，非常适合测量二元气体混合物（如H₂ in N₂).

2。产品规格和主要功能

该模型以其简单性、宽测量范围和专注于特定的H为特征₂/N₂ 应用。其主要规格包括：

产品名称：西门子CALOMAT 6气体分析仪

产品型号：7MB251-0AA00-1AA0

核心技术：热导率检测（TCD）

目标测量：氢气（H₂) 氮浓度（N₂) 背景

测量范围：0-1%至0-100%H₂ （特别宽，用途广泛）

电源：DC 24V（与标准交流电源分析仪有显著区别）

安装：19英寸插入式单元（与标准工业机架兼容）

气体连接：外径为6mm的管子（用于与样气系统无缝集成）

3。DC 24V电源的关键重要性

使用DC 24V电源是一种深思熟虑的设计选择，强调分析仪对本质安全和工业稳健性的关注。

在许多存在氢气的区域（根据ATEX/IECEx区域划分为爆炸性环境），设备必须在低电压和低能量下运行，以防止着火。DC 24V是此类应用广泛接受的安全标准。此外，这种电源配置允许与不间断电源（UPS）轻松集成，以便在电源波动期间进行连续监测，并且它与常见的分布式I/O和控制柜架构相一致，从而提高了整体系统的可靠性。

4。主要应用：氢气测量至关重要

CALOMAT 6在H₂/N₂ 氛围是流程成功的核心：

工业热处理炉

它用于退火、烧结和钎焊过程，其中保护性H₂/N₂ 气氛可防止金属氧化，并确保产品质量一致。精确H₂ 控制对于在成品零件中实现正确的冶金性能（如硬度、延展性）至关重要。

化工和石化厂

分析仪监测H₂ 工艺流中的水平，例如在催化剂再生过程中或作为氢化过程中的反应物（例如，将油转化为脂肪或合成化学物质）。精确H₂ 测量确保了反应效率，并防止了浪费或不安全的副产物。

发电机冷却系统

在发电厂中，氢气因其高导热性而被用作大型发电机的冷却剂。CALOMAT 6监测空气进入（这会产生爆炸性H₂-空气混合物），并验证H的纯度₂ 冷却剂——保护设备免受损坏，确保安全运行。

5。优势总结

专为H₂/N₂ 混音：专为这对二进制对优化，提供高精度和长期稳定性。

超宽范围：来自轨迹H的测量₂ （0-1%，用于安全/泄漏检测）至纯H₂ （0-100%，用于纯度监测），消除了对多个分析仪的需求。

本质安全设计：DC 24V电源可用于爆炸性环境，符合工业安全标准。

低维护：TCD技术没有运动部件或消耗性化学电池，降低了维护成本和停机时间。

常见问题（FAQ）

TCD与NDIR有何不同？

NDIR使用气体特定的红外吸收（非常适合复杂混合物中的痕量气体）。TCD测量热导率，使其非常适合一种主要成分（例如H₂) 在简单的背景中（例如，N₂)—坚固，但对复杂的混合物不那么具体。

2.为什么只测量H₂ in N₂?

校准依赖于H之间的固定导热系数差₂ and N₂. 不同的背景气体（如氩气）会改变这种对比度，导致明显的测量误差。它针对这个特定的二进制对进行了校准。

3.DC 24V电源有什么好处？

DC 24V是爆炸区域的安全标准，支持UPS备份以进行连续监控，并简化了与使用DC I/O的PLC/DCS系统的集成。

4.它能测量H吗₂ 在其他背景气体中？

否。此标准模型已针对N进行了校准₂ 背景。测量H₂ 在其他气体中（例如空气、CO₂) 需要自定义校准曲线——此处不支持。

5.为什么测量范围这么宽？

多功能性：低量程（0-1%）用于安全/泄漏检测，而高量程（0-100%）用于监测H₂ 纯度或生产输出——一个分析仪满足多种需求。

6.哪些行业需要H₂-in-N₂ 监控最多？

冶金（热处理）、化学（氢化/催化剂工艺）和发电（发电机冷却剂纯度）在很大程度上依赖于这种测量。
