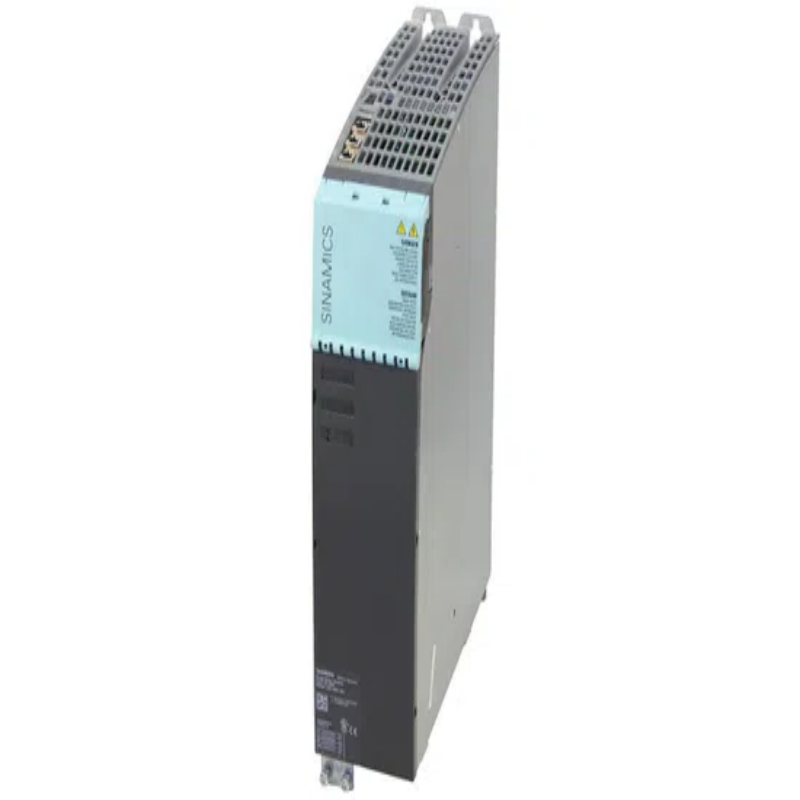

西门子6SL3130-7TE21-6AA3 ALM有源电源模块（书本式）

西门子6SL3130-7TE21-6AA3是著名的SINAMICS S120驱动系统的有源线模块（ALM）。这个16kW、书本大小的电源模块不仅仅是一个简单的整流器，它是一个高精度的再生功率转换器，是复杂多轴自动化系统的智能电气核心。

它提供稳定、稳定的直流母线电压，同时能够将能量回收到电网，为从高动态机床到精密包装系统的应用提供无与伦比的性能和效率。下面详细介绍了这种ALM模型，并深入了解了功率模块在工业自动化中的更广泛作用和选择标准。

产品核心：技术规格和功能解剖

6SL3130-7TE21-6AA3的核心是将三相交流电转换为精确调节的直流母线电压，为下游电机模块供电。

关键技术数据

货号：6SL3130-7TE21-6AA3

产品类型：SINAMICS S120有源线模块（ALM）

输入电压：3 AC 380–480 V，50/60 Hz

输出功率：16千瓦

输出直流电流：27 A

稳压直流链路电压：600 V DC

冷却方式：内部空气冷却

设计：书本尺寸

通信：集成DRIVE CLiQ接口

主要功能和组件

基于IGBT的有源整流：与基本的二极管桥不同，它使用IGBT（绝缘栅双极晶体管）进行双向功率流。这使其在电机运行期间充当整流器，在电机制动期间充当逆变器将能量反馈到电网。

稳定的直流链路电压：无论市电波动如何，都能保持恒定的直流母线电压（例如600V）。这将电机电压与电源电压解耦，确保所有连接的驱动器性能一致。

集成系统连接：通过DRIVE CLiQ完全集成到S120生态系统中。该数字接口支持自动配置、全面诊断以及与控制CU（控制单元）的实时数据交换。

全面的安全和屏蔽：包括用于连接电缆屏蔽（电源和信号电缆）的接口，以支持正确的EMC实践。它还具有集成安全功能（例如，通过专用端子实现安全扭矩关闭/STO）。

性能优势：为什么选择此ALM？

6SL3130-7TE21-6AA3的技术设计转化为关键的现场优势：

卓越的电能质量：产生近乎正弦的输入电流，从而产生高功率因数（cosφ≈1）。这最大限度地减少了供电网络中的无功功率和谐波失真，通常消除了对外部功率因数校正单元的需求，避免了公用事业损失。

能源效率和成本节约：将制动能量直接再生回工厂的电网，减少能源消耗和热量产生。这对于频繁启停循环或高惯性负载的应用尤其有价值，可以降低运营成本并减少碳足迹。

最大限度地提高工艺质量和正常运行时间：稳定的直流母线电压确保电机模块即使在低速下也能提供全扭矩，不受线路电压骤降的影响。这对于高精度加工、同步运动和工艺稳定性至关重要，可以减少生产缺陷和计划外停机时间。

集成和典型应用

该模块通常由中央单元（如CU320-2）控制或集成到SIMATIC/SINUMERIK自动化环境中。它是SINAMICS S120“公共直流总线”架构的基石，其中一个ALM可以在同一直流总线上为多个电机模块（伺服或矢量控制）供电。

主要应用领域

机床：需要高动态响应和精度的数控加工中心、车床和磨床。

包装机械：灌装、码垛和包装机中的机器人和伺服驱动轴。

物料搬运：高速龙门机器人、自动化存储和检索系统（AS/RS）。

测试台：需要电动和再生功能的模拟器和测力计。

超越模型：了解工业自动化中的电源模块

为了做出明智的决定，必须将有源线模块纳入西门子电源模块阵容中，并澄清关键的系统设计考虑因素。

功率模块频谱：ALM、SLM和BLM

SINAMICS S120提供三种核心功率模块类型，每种类型都针对不同的性能和成本需求量身定制：

1.1有源线模块（ALM）

直流链路电压：调节（例如600V）

能量反馈：是（再生）

技术：基于IGBT的有源前端

输入功率因数：~1（优秀）

典型用例：高精度、动态、节能应用（如数控机床、高速机器人）。

1.2智能线路模块（SLM）

直流链路电压：非稳压（~1.35 x输入电压）

能量反馈：是（再生）

技术：基于IGBT

输入功率因数：&；＞0.96（非常好）

典型用例：需要能量回收但容忍波动直流链路电压的应用（例如，一些包装机）。

1.3基本线路模块（BLM）

直流链路电压：非稳压（~1.35 x输入电压）

能量反馈：否（非再生）

技术：基于二极管/晶闸管

输入功率因数：取决于线路电抗器

典型用例：对成本敏感且制动不频繁的应用（如泵、风扇）。需要制动电阻器来耗散制动能量。

1.4如何选择

选择ALM：当您需要稳定的直流链路电压、出色的电能质量和最大的能量回收（对精度或动态任务至关重要）时。

选择SLM：当能量回收是关键，但波动的直流链路电压是可以接受的（平衡性能和成本）。

选择BLM：适用于简单、以预算为重点的应用，制动最小（不需要能量回收）。

2。系统设计的关键考虑因素

集成ALM需要注意三个关键细节：

强制性有源接口模块（AIM）：AIM必须安装在电网和ALM之间。它集成了线路滤波器、预充电电路和线路电压监测，这对EMC合规性和安全运行至关重要。

冷却和空间：书本大小的设计允许紧凑、并排安装在控制柜中。确保有足够的气流，并符合环境温度范围（0-40°C，不降额），以避免过热。

系统配置：整个驱动系统（ALM、电机模块、电机）通过西门子的SINAMICS Startdrive软件（TIA Portal内）进行配置，确保无缝集成。

常见问题（FAQ）

1。与基本电源相比，ALM如何节能？

ALM再生制动能量：在制动过程中，电机充当发电机。基本模块（BLM）通过电阻器将这种能量作为热量浪费，但ALM将其逆变回电网。这种回收的能量为其他设备供电，减少了总用电量，特别是对于频繁的启停应用。

2。ALM的稳压直流电压真的重要吗？

是的，用于高性能任务。稳定的直流总线确保电机模块在所有速度下都能提供全扭矩，不受电源波动或重载的影响。这可以防止电压骤降期间的性能问题，这对精密加工或同步运动至关重要。

3。我的应用程序不经常刹车。我还需要ALM吗？

如果节能不是关键，请关注其他ALM优势：坚如磐石的直流母线电压（用于过程稳定性）和近乎完美的功率因数（保护电气系统免受谐波影响）。如果这些都不重要，SLM或BLM更具成本效益。

4。要使用此ALM，我必须添加哪些关键组件？

在主电源和ALM之间需要一个有源接口模块（AIM）。它不是可选的，它提供了安全、符合EMC标准的操作所需的线路滤波器和预充电电路。

5。这个16kW的ALM可以为混合电机模块供电吗？

是的，通过通用直流母线。ALM提供16kW的连续功率；只要总需求不超过16kW（考虑峰值负载），您就可以连接S120电机模块的任何组合（例如10kW+两个3kW）。

6。ALM维护的关键点是什么？

注重预防：保持散热片/风扇清洁（避免过热），在停机期间检查电源连接的紧密性，并使用DRIVE CLiQ诊断来跟踪运行时间、温度和故障，以便进行预测性维护。
