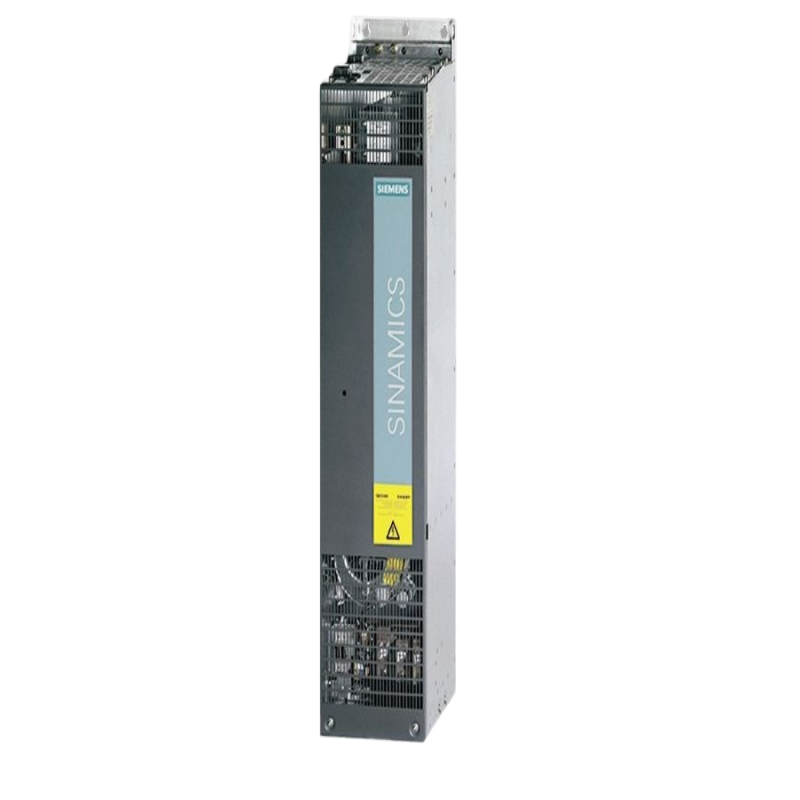

西门子6SL3330-7TE32-1AA3 132kW ALM有源功率模块

在工业自动化中，大功率驱动应用要求电源系统具有严格的稳定性、效率和能量管理。西门子SINAMICS S120有源线模块（ALM），特别是底盘型号6SL3330-7TE32-1AA3，旨在满足这些严格的需求。这种高性能解决方案不仅为多轴驱动系统提供清洁、稳定的直流母线电压：它还能主动将制动能量再生回工厂电网。这种双重能力提高了工艺质量，显著降低了运营成本，使其成为绿色、高效重负荷制造的理想电源。

1。核心产品定位与；amp；技术规格分析

作为专为高功率场景设计的SINAMICS S120系列的一员，6SL3330-7TE32-1AA3的核心任务是高效的电能转换。与紧凑型书本尺寸的同类产品不同，它采用了achassis型设计——一种需要安装在控制柜或机架中的独立电源单元。这种设计提供了卓越的散热性能，并支持更高的额定功率。

1.1核心技术与；amp；性能参数

产品型号：6SL3330-7TE32-1AA3

模块类型：有源线路模块（ALM）

设计形式：底盘式

输入电压：三相交流380-480V±10%，50/60Hz

输出功率：132 kW（400V交流输入时）

额定输出电流：209A

稳压直流链路电压：600 V DC（额定）

冷却方式：强制风冷

关键技术：IGBT有源前端，全再生运行

1.2关键特征解释

完全再生能量反馈

与将制动能量作为热量耗散的基本线路模块不同，该ALM使用IGBT有源前端技术实现双向功率流。在电机减速或检修负载期间，它可以将产生的再生能量完全有效地反馈给工厂电网，为其他设备供电。这转化为显著的节能，特别是对于频繁启停循环的应用（例如重型起重机、离心机、测试台）。

稳定的直流链路；amp；卓越的电能质量

该模块保持高度稳定的直流链路电压，不受电网波动的影响。这为所有连接的电机模块创造了一个理想的操作环境，确保它们即使在线路电压骤降时也能提供全部扭矩。对于高端制造工艺（如精密轧制、大型机床），这保证了工艺稳定性和产品一致性。此外，其近正弦输入电流使线路侧功率因数保持在接近1.0的水平，消除了对外部功率因数校正电容器的需求，大大减少了电网谐波污染。

强制空气冷却和；amp；系统集成

鉴于其高功率密度，该模块使用强制空气冷却进行高效散热，确保在重载下的可靠性。它通过DRIVE CLiQ接口无缝集成到SINAMICS S120控制系统（例如，与CU320-2控制单元）中，实现自动配置、全面的状态监测和实时故障诊断。

2。应用场景和；amp；价值主张

这款132kW ALM是重工业应用的首选，其价值在苛刻的操作条件下大放异彩：

2.1重型物料搬运

在港口集装箱起重机、大型龙门起重机或矿井起重机中，频繁的升降会产生大量的再生能量。ALM回收了这些能量，降低了总能耗，避免了制动电阻引起的高温。

2.2大型离心设备和；amp；测试平台

对于大型磨机驱动器（水泥生产）、压缩机（石化厂）或底盘测功机（汽车工业）——驱动系统需要快速减速——ALM的再生能力直接降低了电力成本，提高了系统的动态响应。

2.3过程工业稳定性保证

在连续过程工业（如造纸、冶金）中，电压波动会导致生产线停工或产品报废。ALM的稳定直流链路充当“缓冲器”，将驱动系统与电网干扰隔离开来。这大大提高了整个生产线的整体设备效率（OEE）和操作可靠性。

深度扩展：底盘式电源模块的选择和系统规划

选择高功率驱动组件需要的不仅仅是查看型号规格，还需要设计整个驱动系统架构。

1。为什么选择此功率级别的机箱类型设计？

当驱动系统功率超过~90kW时，底盘式设计优于书本尺寸型号：

书本尺寸的模块并排安装，共用一个冷却管道，这限制了散热能力。

机箱型模块是具有专用、更强大的强制空气冷却系统的独立电源单元。这提供了更高的冷却效率，支持更大的单机功率输出，并提供了更灵活的布局选项。

2。系统设计的关键考虑因素

集成像6SL3330-7TE32-1AA3这样的大功率ALM需要细致的系统级规划：

基本外围组件（AIM）

此ALM必须与相应的活动接口模块（AIM）配对。AIM集成了输入线电抗器、预充电电路和EMC滤波器，所有这些对于ALM的安全启动、稳定运行和符合电磁兼容性标准至关重要。

综合保护和；amp；协调

根据当地电气规范，必须在线路供电侧安装合适的断路器或保险丝，以提供短路和过载保护。此外，系统接地和屏蔽必须严格遵守西门子的安装指南，以确保抗噪性和人员安全。

工程与；amp；调试工具

整个S120驱动系统（包括该ALM）在TIA Portal平台内使用西门子的SINAMICS Startdrive软件进行配置、参数化和调试。这种集成的工程环境简化了调试，并确保了全系统参数的一致性。

常见问题（FAQ）

1。这款132kW ALM和书本大小的ALM之间的主要区别是什么？

主要区别在于额定功率、冷却和结构：

Booksize ALM：低功耗，内部空气冷却（依赖于系统管道），紧凑型，适用于并排多轴安装。

这款底盘型ALM：132kW大功率、独立强制风冷、独立柜式单元，非常适合重型、大功率应用。

是的，但它需要详细的系统设计。通常，一个主ALM处理公共直流母线的基本负载功率和再生。很少为不同的线路段配置多个ALM（需要复杂的协调）。一种更常见的方法是：一个高功率ALM跨线路或区域为多个电机模块供电。

3。能源再生会损害工厂电网吗？

不，设计良好的ALM可以提高网格质量。其单位功率因数和正弦输入电流可减少谐波。再生能源是清洁的50/60 Hz电力，同一变压器上的其他负载可以使用，减轻了电网的负担。确保电网的短路容量能够接受反馈。

4。如何在恶劣环境中维护强制风冷系统？

冷却系统有可更换的空气过滤器——定期清洁是关键。在多尘环境中，缩短清洁间隔或使用自清洁过滤器。监控风扇状态和温度报警，以进行预测性维护，避免过热停机。

5。此模块可以与第三方电机/驱动器配合使用吗？

理论上，其直流链路可以为依赖直流的设备供电。实际上，在SINAMICS S120生态系统中使用它——只有这样，您才能通过DRIVE CLiQ/Startdrive访问完整的保护、协调控制和诊断。第三方整合失去了这些优势，并引入了风险。
