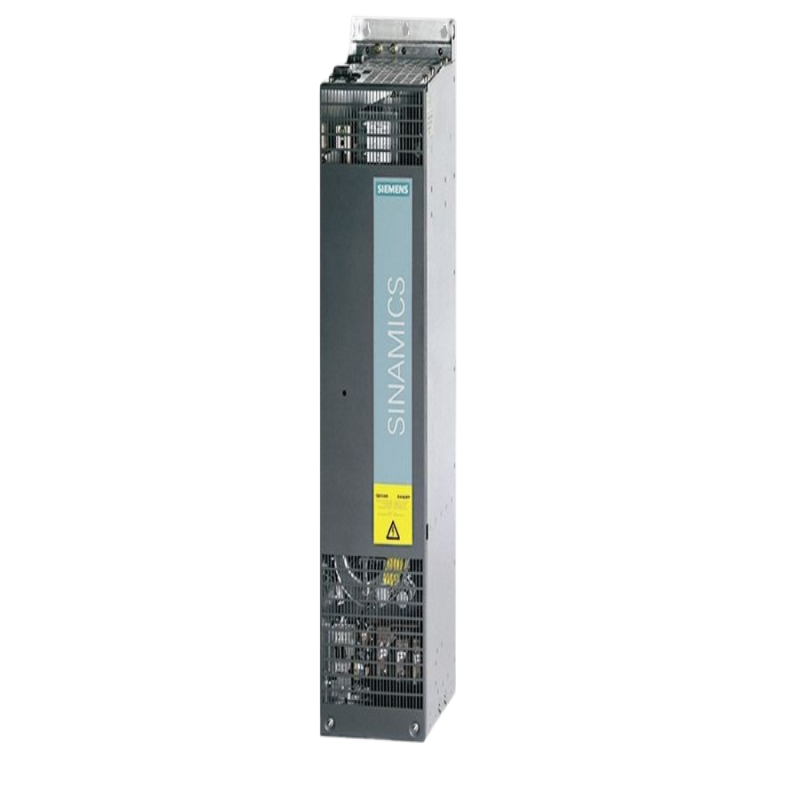

西门子6SL3330-6TE35-5AA3智能线路模块（工业整流器）

西门子SINAMICS S120智能线路模块6SL3330-6TE35-5AA3：用于苛刻工业环境的大功率再生转换

概述

西门子6SL3330-6TE35-5AA3代表了将经过验证的再生电力转换技术扩展到更高层次的工业电力需求。作为一种具有强大75千瓦容量的底盘型智能线路模块（SLM），该装置在专为独立机柜安装设计的坚固封装中提供了能量再生和高电能质量的关键优势。它是广泛的多驱动系统的基础动力中心，特别是在操作特性涉及高惯性负载频繁减速的情况下。通过回收制动能量而不是将其作为废热消散，这种SLM将成本中心转化为效率来源，使其成为物料搬运、过程工业和大规模自动化中重型应用的经济和技术精明的选择。

1。产品架构：技术规格和设计理念

6SL3330-6TE35-5AA3专为高功率应用而设计，体现了稳健的性能和服务友好的设计理念，在散热方式上与紧凑型书本尺寸的同类产品有显著不同

管理和结构完整性。

1.1关键技术数据

参数

规格说明

货号6SL3330-6TE35-5AA3

产品类型SINAMICS S120智能线路模块（SLM）

设计底盘类型

输入电压3 AC 380-480 V±10%，50/60 Hz

输出功率75 kW

额定输出电流140 A

直流链路电压未调节

再生能力是

冷却方式集成风扇强制风冷

通信驱动CLiQ

1.2核心技术属性

大功率IGBT再生前端：在这种功率水平下，使用IGBT技术对于处理所涉及的大量电流至关重要。这种架构允许该模块在驱动过程中充当整流器，在制动过程中无缝过渡到逆变器，将能量反馈到电网。这种能力对于起重机或下坡输送机等应用至关重要，忽视再生将导致高昂的能源成本和复杂的冷却挑战。

专用强制空气冷却系统：与依赖于系统级气流的书本尺寸模块不同，这种SLM机箱类型采用了自己的集成强制空气冷却技术。这种专用的风扇和散热器组件旨在主动排出75千瓦连续功率下产生的大量热量，确保运行稳定性，并防止在苛刻的环境条件下热降额。

非管制直流链路和；amp；系统集成：与所有SLM一样，它提供非稳压直流链路，这意味着电压会随着输入电源而波动。虽然这使其与ALM不同，但它仍然完全适用于绝大多数高功率应用。通过DRIVE CLiQ实现了与S120生态系统的完全集成，实现了监督控制单元的集中控制、全面诊断和参数管理。

2。性能和应用优势

这种75千瓦SLM的价值主张是通过提高能源效率、简化系统和在大规模工业环境中的运行可靠性来实现的。

大幅降低运营成本：再生75千瓦制动功率的能力直接转化为大幅降低的电费。在采矿铲、大型试验台或钢铁加工线等密集型应用中，投资回报率可以非常快，通过持续的节能来证明初始资本支出是合理的。

消除大容量制动电阻器：对于75 kW的系统，使用非再生BLM将需要一个大型、昂贵且占用空间的制动电阻器组。SLM完全消除了这种需求，释放了机柜空间，降低了安装复杂性，消除了控制室内不需要的主要热源，从而降低了HVAC负荷。

坚固的结构，工业寿命长：底盘式设计可承受重工业的电气和机械应力。其坚固的结构和专用的冷却使其更能适应采矿、金属和水泥行业中常见的具有挑战性的环境，从而有助于提高整体系统的正常运行时间。

扩展视角：大功率再生模块的战略作用

选择这种规格的电源组件是一个战略决策，它会影响大型机器或系统的整个电气和控制架构。

1。在高功率水平下导航电源模块选择

随着功率水平的提高，BLM、SLM和ALM之间的决策矩阵变得越来越关键，这对成本、复杂性和性能都有影响。

高功率BLM限制：虽然基本线路模块（BLM）是一种理论选择，但当功率超过约30千瓦时，其实用性会急剧下降。耗散数十千瓦能量所需的制动电阻器在物理上变得巨大，产生极端热量，并带来重大的安全和设施管理挑战。浪费这种能量的运营成本也变得很大。

SLM作为默认智能选择：对于绝大多数需要再生的高功率应用，机箱型SLM成为默认的明智选择。它提供了能量回收和高功率因数校正的核心优势，而无需底盘型ALM提供的完全调节直流链路的额外成本。它是注重能源的重工业的主力。

ALM终极性能：当应用程序对直流母线电压变化异常敏感时，将选择底盘型ALM。这通常用于要求最苛刻的高动态应用，例如大型龙门式机床或高精度轧机的主轴，在这些应用中，在电网电压骤降期间保持完全的扭矩能力是不可谈判的。

选择洞察：

在这个功率级别上的选择与其说是关于基本功能，不如说是关于功率控制的质量和特定的过程要求。SLM提供了一种极好的平衡，为足够强大的应用提供了智能再生和功率因数改进，以应对微小的直流链路变化。

2。底盘型SLM的系统设计要求

集成高功率SLM需要在模块本身之外进行仔细的规划。

强制性线路侧组件：这种额定值的SLM必须与适当额定值的线路滤波器或线路电抗器配对。此组件不是可选的；限制电流谐波以满足IEEE-519或类似标准、保护模块免受线路侧瞬态的影响以及确保IGBT的稳定切换至关重要。

强大的控制单元要求：大功率直流总线通常为许多电机模块供电。这需要一个功能强大的控制单元（如CU320-2），具有足够的DRIVE-CLiQ连接和处理能力，以有效地管理整个驱动系统。通过SINAMICS Startdrive完成的配置涉及设置电源拓扑结构和定义模块之间的能量流控制。

冷却和空间物流：安装人员必须确保控制柜按照西门子的规定为SLM的进气口和排气口提供足够的间隙。必须控制环境温度，冷却空气中必须没有过多的灰尘和碎屑，以防止散热器堵塞，并随着时间的推移损害冷却性能。

常见问题（FAQ）

为什么75kW SLM需要底盘式设计？

机箱类型设计由热管理决定。75kW功率转换器产生大量热量，这些热量无法通过较小书本尺寸模块中使用的被动/对流方法有效消散。底盘型SLM中的集成强制空气冷却系统旨在主动排除这种热量，确保IGBT和其他组件在安全温度范围内运行，从而保证可靠性和额定性能。

2。“非调节”直流链路如何影响75kW电机？

对于大多数驱动泵、风扇、输送机或起重机的大功率电机，其影响可以忽略不计。这些应用通常对微小的电源电压变化具有鲁棒性。电机的扭矩与电压的平方成正比，因此电源电压（以及直流链路）的小幅下降会导致可用扭矩的小幅下降，这通常是无关紧要的。它只会在高精度、高动态应用中成为一个关键问题，在这些应用中，扭矩必须坚定不移，因此需要ALM。

3。该SLM能否作为独立单元为非西门子驱动器的直流母线供电？

虽然技术上可行，但强烈反对并否定了产品的核心价值。SLM的操作、保护和诊断通过DRIVE CLiQ与SINAMICS S120控制系统深度集成。将其与第三方驱动器一起使用将需要SLM本身的复杂且不可靠的外部控制系统，使保修无效，并牺牲统一驱动系统的协调安全和优化功能。

4。这种大功率SLM的关键维护点是什么？

主要维护是预防性的，重点是冷却系统的完整性。定期检查和清洁进气过滤器（如有配备）和散热器，以确保气流畅通至关重要。通过控制器的诊断监测模块的温度和风扇状态，可以进行预测性维护。建议在计划停机期间定期检查大功率连接的紧固性，以防止热点和潜在故障。

5。该SLM的能量再生是否与任何工厂电网兼容？

一般来说，是的，但有一个重要的考虑因素。再生能量是清洁的正弦功率。然而，工厂的变压器和配电系统必须能够“吸收”或“吸收”这种电力。这通常不是问题，因为再生能量被同一变压器上的其他负载消耗。然而，在其他负载很少的情况下（例如，接近闲置的工厂），建议咨询电气工程师以确保系统稳定性。
