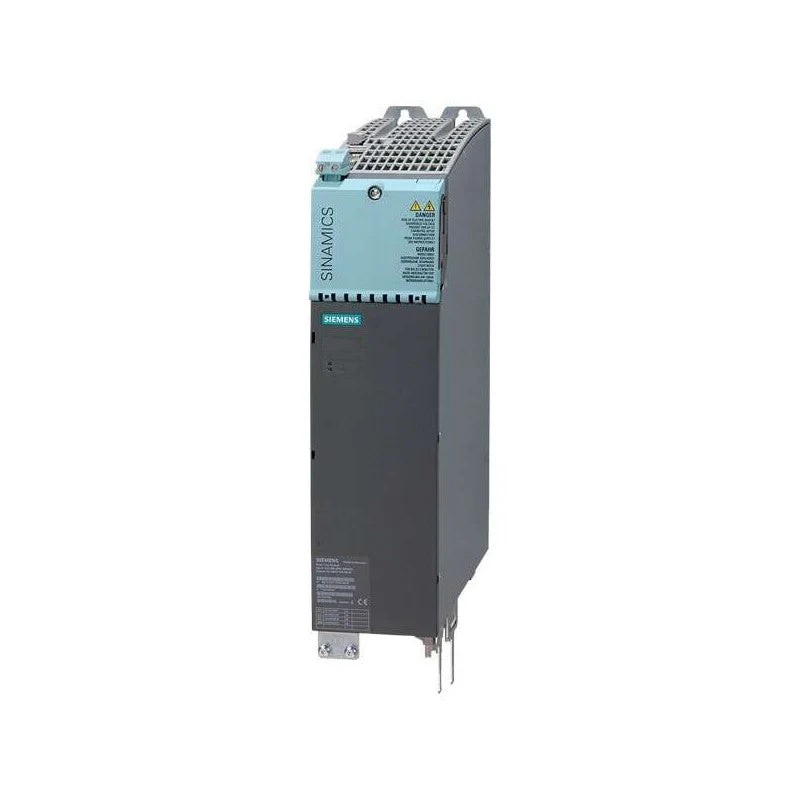

西门子6SL3130-1TE22-0AA0基本线路模块20kW 600VDC电源

西门子SINAMICS S120基本线路模块6SL3130-1TE22-0AA0：标准驱动应用的经济耐用电源

西门子6SL3130-1TE22-0AA0是SINAMICS S120驱动器系列中的基本线路模块（BLM），体现了以标准工业应用的成本效益和可靠性为中心的设计理念。这个20kW、书本大小的电源模块是直流母线系统的基本组件，执行将输入的三相交流电转换为直流电压的基本任务，为下游电机模块供电。

其直接的非再生操作使其成为制动频率不高或过程动力学不足以证明投资更先进的再生模块的应用的理想选择。这款德国工程模块专为集成到控制柜中而设计，为从简单的泵和风扇驱动到输送机系统的各种自动化任务提供了坚实可靠的电源基础。

产品核心：技术规格和功能设计

6SL3130-1TE22-0AA0基于简单的整流原理运行，利用二极管或晶闸管实现功率转换。这种设计选择是其鲁棒性和可负担性的关键。

关键技术数据：

参数规格

深入功能分析：

非再生整流：作为BLM，该模块充当电能的单向街道。它只能将电网的交流电转换为驱动系统的直流电。当电机充当发电机时（例如，在减速过程中），BLM无法将这种能量逆变回电网。这种制动能量必须从外部消散，通常是通过制动电阻器和相关的制动单元。

非稳压直流链路：有源元件无法稳定输出直流电压。它与输入交流电压成比例波动，通常约为其值的1.35倍。对于400V电源，这导致直流母线电压约为540V。虽然这对于许多应用来说已经足够了，但这意味着系统更容易受到电源电压骤降引起的性能变化的影响。

集成预充电电路：与其他S120线路模块一样，BLM包含一个预充电电路，可在启动时安全地为直流链路电容器供电，防止过大的涌入电流。对于这个20kW的BLM，该电路包括一个预充电电阻器和一个内部旁路接触器。

通过DRIVE CLiQ实现全系统集成：尽管该模块具有基本的电源功能，但它已完全集成到S120控制架构中。DRIVE CLiQ接口允许中央控制单元（如CU320-2）自动识别模块，监测其状态（如温度和故障），并无缝管理整体电源结构。

应用场景和操作价值

成本驱动的标准应用：它非常适合驱动不需要受控制动和能量回收的泵、风扇、压缩机和输送机。在这些连续工作应用中，SLM或ALM的初始成本节约可能很大，而不会影响运营性能。

低再生负载系统：在制动事件不频繁且能量低的机械中，添加制动电阻器的成本通常低于BLM和再生模块之间的价格差。这使得土地管理局成为一个经济上合理的选择。

简化的系统架构：对于制造标准机器的原始设备制造商，BLM提供了一种简单可靠的电源解决方案。它通过DRIVE CLiQ集成到S120生态系统中，确保了易于调试和诊断，同时其电气简单性降低了设计复杂性。

扩展视角：基本线模块在多样化投资组合中的战略作用

了解BLM在更广泛的功率转换技术背景下的地位对于做出技术和经济上的最佳选择至关重要。

电源模块层次结构：BLM vs.SLM vs.ALM

基本线路模块（BLM-此型号）：入门级，最经济的选择。它是非再生的，有一个非稳压直流链路，需要一个外部制动电阻器来减速。它是不需要频繁制动的成本敏感型应用的默认选择。

智能线路模块（SLM）：中间地带解决方案。它是再生的，这意味着它可以将制动能量反馈到电网，节约能源并消除制动电阻。然而，它具有BLM的非监管直流链路的特点。它非常适合频繁制动的应用，在这种应用中，稳定的直流电压并不重要。

有源线路模块（ALM）：高性能选项。它是再生的，提供完美调节的直流链路电压（例如，稳定的600V），确保无论电网波动如何，电机性能都保持一致。它还提供了近乎完美的功率因数。这需要较高的初始成本，并且仅适用于高动态、高精度的应用。

决策框架：

当应用程序制动不频繁、能量回收潜力低、主要驱动因素初始成本最低时，选择BLM。

当需要再生节能且直流链路电压可能变化时，选择SLM。

当工艺需要绝对稳定的直流链路电压以获得最佳性能和卓越的电能质量时，请选择ALM。

关键系统设计和实施说明

强制制动单元：制动单元（例如，来自6SL3000-0BE系列）和适当大小的制动电阻器不是BLM的可选配件；它们是必不可少的系统组件。每当直流母线电压超过阈值时，该装置就会将电阻器切换到电路中，将制动能量以热量的形式消散。电阻器必须安装在通风良好的控制柜外部。

预充电和外部组件：虽然BLM有一个内部预充电电路，但主电源输入仍需要一个外部线路接触器。控制序列必须首先关闭此线路接触器以启动预充电，一旦完成，BLM的内部旁路接触器将关闭。

冷却和物理安装：作为一个书本尺寸的模块，它依赖于书本尺寸堆栈内的受控气流。遵守西门子关于间隙、电源连接扭矩规格（例如，扭矩为6 Nm的M6螺钉）和整体机柜冷却能力的安装指南对于长期可靠性至关重要。

常见问题（FAQ）

与SLM相比，BLM最大的操作限制是什么？

最显著的限制是它无法再生制动能量。SLM可以将这种能量反馈到电网，从而降低整体功耗。相比之下，BLM必须将这种能量作为制动电阻器中的热量浪费。这不仅增加了电力成本，而且在设施内产生了不需要的热量，这可能需要额外的冷却。

“非稳压”直流链路电压如何影响我的电机性能？

非稳压直流链路意味着电机模块可用的电压直接与电源电压相连。如果线路电压下降10%，直流母线和电机的可用电压和扭矩也会下降。对于泵和风扇等坚固的应用，这通常是可以接受的。对于在限电期间必须保持全扭矩的高精度主轴或应用，ALM的稳定电压是必要的。

此BLM上的DRIVE CLiQ接口是否用于控制？

不，不用于主动控制功率转换。BLM上的DRIVE CLiQ接口主要用于识别、监控和安全。它允许系统的控制单元自动检测模块，读取其铭牌，监测其状态（温度、故障），并实现安全扭矩关闭（STO）等安全功能。实际的整流过程是一个被动的、不受控制的功能。

这个20kW的BLM可以在公共直流母线上为多个电机模块供电吗？

是的，当然。这是S120系统的核心概念。该20kW BLM建立了一个公共直流母线，可以为S120电机模块的任何组合供电（例如，一个10kW和两个5kW模块）。所有电机模块从直流母线汲取的总连续功率不应超过BLM的20kW额定功率。

BLM的关键维护点是什么？

维护在很大程度上是预防性的。主要重点应该是确保冷却路径清洁畅通。在计划停机期间定期检查大功率连接的紧固性。最关键的维护项目通常是外部制动电阻器；确保其清洁，气流不受限制，以防止过热。通过控制器监测模块的温度和故障历史，为预测性维护提供了有价值的数据。
