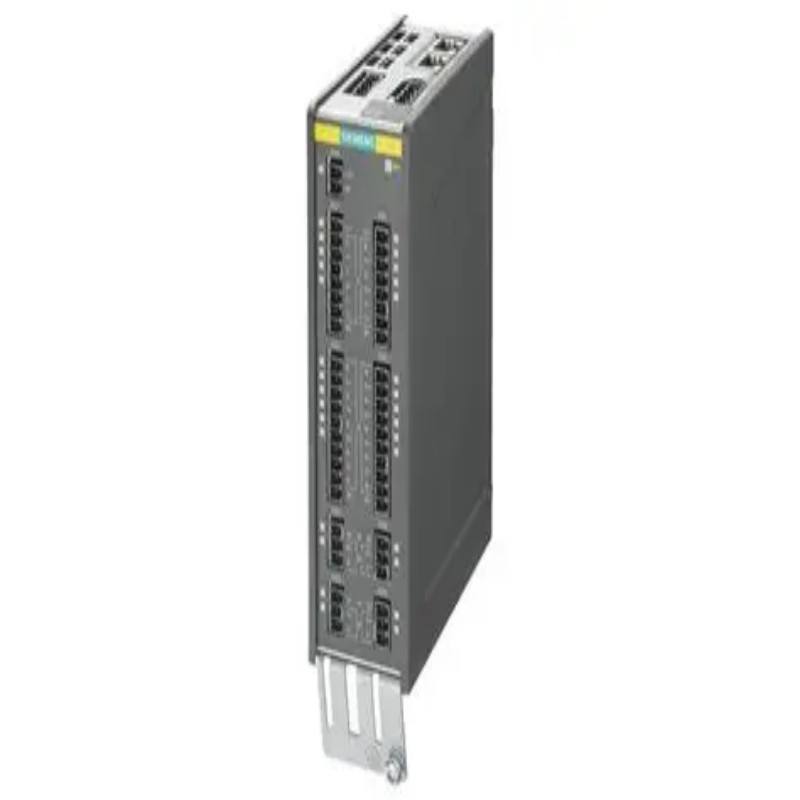

西门子6SL3120-1TE13-0AA3 S120单电机模块书本尺寸

西门子6SL3120-1TE13-0AA3是SINAMICS S120驱动系统中的基本组件，代表了为精度和效率而设计的超大尺寸电机模块。作为一个专用的单电机模块，它将受控功率从公共直流母线直接输送到一个电机，实现了对速度和扭矩的精确控制。这种紧凑的内部风冷装置专为无缝集成到多轴自动化系统而设计，为从包装和材料处理到工业机器人的广泛工业应用提供了可靠和可扩展的解决方案。

1。产品核心：技术规格和功能设计

该单个电机模块被设计为作为更大的SINAMICS S120系统的一部分运行，其中中央控制单元（例如CU320-2）通过DRIVE CLiQ网络管理一个或多个此类模块。

1.1关键技术数据

参数

规格说明

货号6SL3120-1TE13-0AA3

产品类型SINAMICS S120电机模块

模块配置单电机模块

设计手册尺寸，内部空气冷却

输入直流链路电压600 V DC（由线路模块供电）

额定输出电流3A

输出功率约1.5 kW（400 V AC时）

基于IGBT的矢量控制逆变器技术

通信驱动CLiQ

1.2深入功能分析

专用单轴控制：与多轴驱动器不同，这个单电机模块专门用于控制一个电机。这种专注的设计简化了调试和故障排除，因为该特定轴的所有参数和诊断都包含在由总体控制单元管理的该模块的控制回路中。

Booksize外形尺寸：Booksize电机模块专为高密度安装在控制柜中而设计。其标准化的窄宽度允许多个单元并排安装在安装轨道上，与较大的底盘型单元相比，大大节省了空间。内部风扇可确保有效散热，无需外部管道。

矢量控制性能：该模块执行控制单元指示的复杂矢量控制算法。这允许精确调节速度和扭矩，为要求苛刻的应用提供高动态响应。它能够在整个速度范围内平稳运行，包括静止时的全扭矩。

通过DRIVE-CLiQ实现全系统集成：DRIVE-CLiQ接口是S120系统的生命线。它允许中央控制单元自动检测电机模块，下载正确的参数，并启用全面的诊断和安全功能，包括实时监测电流、温度和故障状态。

2。性能优势和特定应用价值

6SL3120-1TE13-0AA3通过其专注的性能、易用性和系统级效率提供价值。

针对多轴系统进行了优化：在具有多个移动轴的复杂机械中，如包装机或机器人，使用单个电机模块可以提供模块化和可扩展的架构。每个轴都可以独立配置和维护，提高了系统的灵活性和正常运行时间。

空间高效设计：书本大小的电机模块设计是构建紧凑型控制柜的关键因素。通过允许驱动组件的密集包装，它帮助原始设备制造商设计更小、更集成的机器，这是当今制造业的关键要求。

高动态响应和精度：强大的控制算法和快速开关IGBT技术的结合带来了出色的动态性能。这对于需要快速加速和减速或精确定位的应用至关重要，可确保高产品质量和吞吐量。

3。扩展视角：分布式电机模块在现代自动化中的作用

了解这个单电机模块在其中运行的系统架构是欣赏其在工业自动化中的战略价值的关键。

3.1系统架构：集中式控制与分布式电源

SINAMICS S120系统体现了一种混合架构，该架构利用了集中式智能和分布式电源转换的优势。

集中式智能（控制单元）：单个控制单元（CU）充当整个驱动系统的大脑。它拥有所有运动控制任务的处理能力，从基本速度控制到复杂的插值轴运动。这种集中化简化了编程和数据管理。

分布式电源（电机模块）：单电机模块，如6SL3120-1TE13-0AA3，充当肌肉。这些模块物理上靠近它们控制的电机，减少了昂贵的电机电源线的长度，并最大限度地减少了电磁干扰（EMI）。该分布式电源级由公共直流母线供电，创建了一个清洁、高效和可扩展的配电网络。

选择洞察：这种架构非常适合需要高度协调地控制多个轴，但希望避免为每个轴使用单独的独立驱动器的成本和布线复杂性的机器制造商。

3.2实施的关键考虑因素

成功实施基于这些紧凑型电机模块的系统需要注意几个关键细节。

尺寸和协调：根据电机的连续和峰值电流要求，单个电机模块的尺寸必须与它将控制的电机正确匹配。此外，上游booksizeLine模块（ALM、SLM或BLM）的尺寸必须能够为公共直流母线上的所有电机模块提供组合电源。

冷却和间隙：当模块内部冷却时，整个控制柜的热管理必须设计为处理所有组件的总散热。遵守西门子关于模块之间最小间隙的安装指南对于确保足够的气流和防止过热至关重要。

配置和安全：整个驱动系统在TIA门户中使用西门子的INAMICS Startdrive软件进行配置。这种集成环境简化了调试过程。安全功能，如安全扭矩关闭（STO），通过控制单元实现，并通过DRIVE-CLiQ网络路由到电机模块。

4。常见问题（FAQ）

1。电机模块和伺服驱动器之间的主要区别是什么？

单电机模块是一种功率放大器，其智能和运动控制能力依赖于中央控制单元。传统的独立伺服驱动器在一个外壳中包含功率级和控制处理器。模块化S120方法在多轴系统中提供了更大的灵活性和更容易的协调。

2。这个3A模块可以控制任何类型的电机吗？

该模块主要用于控制交流感应电机和同步伺服电机。必须在控制单元中配置特定的电机类型，然后应用适当的控制算法（例如，感应电机的矢量控制）。为了获得最佳性能，必须准确输入电机的数据。

3。为什么DRIVE CLiQ连接如此重要？

DRIVE CLiQ支持自动拓扑检测。当系统通电时，控制单元会自动识别所有连接的书本尺寸电机模块及其在DRIVE CLiQ网络中的位置。这消除了手动寻址，缩短了调试时间，并为诊断提供了系统结构的清晰概述。

4。如果控制单元发生故障，会发生什么？

如果中央控制单元发生故障，所有与其连接的单个电机模块将停止运行，因为它们依赖于CU的控制信号。这是对系统冗余的考虑。然而，CU可以在冗余配置中进行热交换，以最大限度地提高系统可用性。

5。这种“书本尺寸”的设计与“底盘式”装置有何不同？

Abooksize电机模块是一种紧凑、标准化的组件，用于在控制柜内进行积木式安装，是多轴机器的理想选择。机箱型单元是一种更大的独立驱动器，带有自己的散热器，通常设计用于更高的功率水平，直接安装在背板或机箱上，通常控制单个高功率电机。
