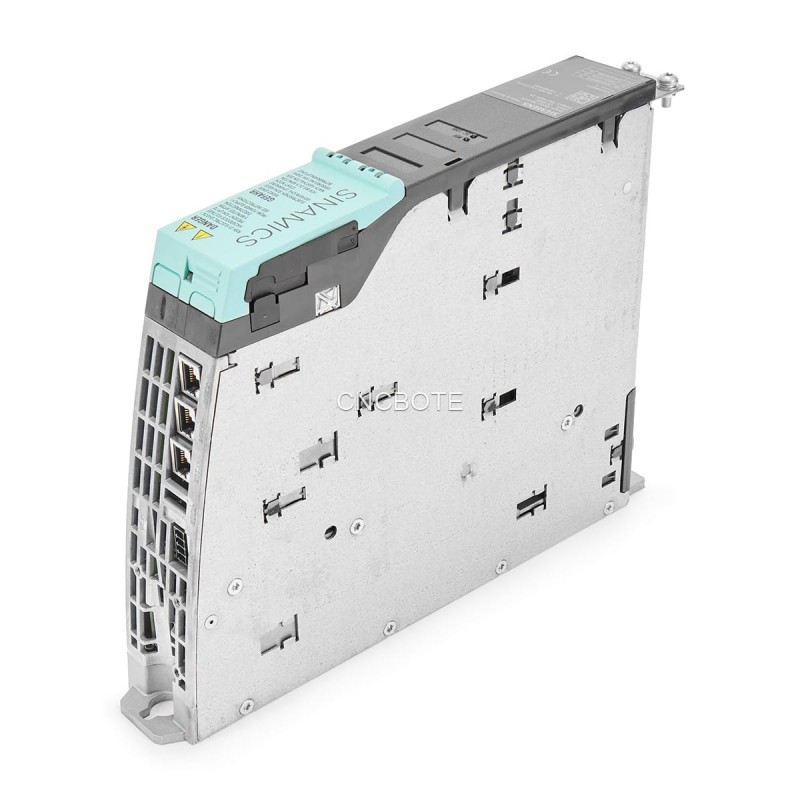

西门子6SL3420-1TE13-0AA0书本尺寸单轴驱动逆变器

西门子6SL3420-1TE13-0AA0：用于精密运动控制的紧凑型书本尺寸单轴驱动模块

西门子6SL3420-1TE13-0AA0是SINAMICS S120系列的单轴驱动模块，专为多轴自动化系统的精度和效率而设计。这款书本大小的驱动器逆变器将受控功率从普通直流母线直接输送到一个电机，在紧凑的内部风冷装置中实现对速度和扭矩的精确控制。它专为无缝集成到控制柜中而设计，为从包装和材料处理到工业机器人的广泛工业应用提供了可靠且可扩展的解决方案。其模块化设计和先进的控制能力使其成为现代运动控制架构的基本组成部分。

1。产品概述和系统集成

西门子6SL3420-1TE13-0AA0是SINAMICS S120多驱动系统中的关键动力部件。它起着逆变器的作用，从由单独的线路模块（如基本、智能或有源线路模块）供电的中央600V直流母线汲取电力，并将其转换为电机的受控三相交流输出。

这种单轴驱动模块的设计重点是高密度安装。其纤薄、书本大小的外形尺寸允许多个单元并排安装在安装轨道上，极大地优化了控制面板内的空间。虽然该模块本身包含电力电子设备，但它依赖于单独的西门子控制单元（如CU320-2）来实现智能。控制单元执行所有运动控制任务，并通过集成的drive-CLiQ接口与驱动模块通信。这种数字连接实现了自动配置、实时监控和全面诊断，简化了从调试到维护的整个生命周期。

2。详细技术规格

6SL3420-1TE13-0AA0由强大的技术参数定义，强调其适用于苛刻的工业环境。它接受510至720 V DC的直流链路输入电压，并提供高达400V的三相交流输出。

在输出性能方面，该模块的额定电流为3安培，基本负载电流为2.6安培，支持典型额定功率为1.6千瓦的电机。它采用先进的基于IGBT的逆变器和矢量控制技术，以确保在整个速度范围内具有高动态性能和平稳的电机运行。对于热管理，它使用了一个高效的内部空气冷却系统，这足以满足其紧凑的设计，而不需要外部管道。

booksize驱动器逆变器配备了多种接口，可实现无缝系统集成，包括通过集成母线的两个直流链路接口、一个24 V直流电子电源连接和三个用于通信和控制的drive CLiQ端口。其他功能包括通过插塞连接器连接电机、安全扭矩关闭（STO）输入以确保安全、制动控制输出和温度传感器输入。在物理尺寸方面，该模块结构紧凑：宽50毫米，高270毫米，深226毫米，重量约2.7公斤。

3。核心特征和设计优势

3.1专用单轴控制架构

作为专用的单轴驱动模块，6SL3420-1TE13-0AA0为一个电机提供集中控制。这简化了调试和故障排除，因为该特定轴的所有参数和诊断都包含在由总体控制单元管理的清晰隔离的控制回路中。

3.2空间优化书籍尺寸外形尺寸

书本尺寸设计是构建紧凑型控制柜的关键因素。这种标准化的窄格式允许高密度安装，这意味着机器制造商可以将更多的驱动轴集成到更小的占地面积中——这在当今的制造业环境中是一个关键优势，因为面板空间往往非常宝贵。

3.3先进的矢量控制和优化的脉冲模式

该模块执行控制单元指示的复杂矢量控制算法，能够精确调节速度和扭矩，在要求苛刻的应用中实现高动态响应。此外，它还利用了优化的脉冲模式，有助于使电机运行更平稳，减少开关损耗，降低电机的可听噪声。

3.4集成安全和综合诊断

该模块支持西门子的“安全集成”功能，包括安全扭矩关闭（STO）输入，使其成为机器整体安全系统的一部分，并有助于实现所需的安全完整性水平。DRIVE CLiQ接口提供对操作数据（如输出电流、模块温度）和详细故障代码的实时访问，实现预测性维护和快速故障排除，以最大限度地减少潜在的停机时间。

4.性能和应用优势

6SL3420-1TE13-0AA0的技术设计为机器制造商和最终用户带来了直接的好处：

增强的系统灵活性和可扩展性：在具有多个移动轴的复杂机械中，使用单独的单轴驱动模块可以创建模块化、可扩展的架构。系统设计人员可以轻松添加或修改驱动轴，而无需进行重大的重新设计，为定制机器或未来的扩展提供了极大的灵活性。

高动态性能和精度：强大的矢量控制算法和快速开关IGBT技术的结合提供了出色的动态性能。这对于需要快速加速/减速、精确定位和一致扭矩输出的应用至关重要，直接有助于提高产品质量和产量。

简化维护和减少停机时间：DRIVE CLiQ系统使控制单元能够自动识别模块。这种“即插即用”功能，再加上集中诊断和参数管理，大大缩短了调试和维护时间。工程师可以快速识别和解决问题，提高整体系统可用性。

5。扩展视角：Booksize驱动器在工业自动化中的作用

了解这种书本尺寸驱动逆变器的系统架构和战略地位是欣赏其在现代工业自动化中价值的关键。

5.1多轴系统中的Booksize驱动逆变器

SINAMICS S120系统采用混合架构，利用集中式智能和分布式电源转换：

集中式智能（控制单元）：单个控制单元（CU）充当整个驱动系统的“大脑”，为所有运动控制任务提供处理能力，从基本速度控制到复杂的插值轴运动。这种集中化简化了编程和数据管理。

分布式电源（电机模块）：单轴驱动模块（如6SL3420-1TE13-0AA0）充当“肌肉”。这些模块物理上靠近它们控制的电机，减少了昂贵的电机电源线的长度，并最大限度地减少了电磁干扰（EMI）。该分布式电源级由公共直流母线供电，可创建清洁、高效和可扩展的配电网络。

Selection Insight：这种架构非常适合需要高度协调控制多个轴的机器制造商，避免了为每个轴使用单独的独立驱动器的成本和布线复杂性。

5.2实施的关键考虑因素

成功集成基于此紧凑型驱动模块的系统需要注意关键细节：

系统尺寸和协调：单轴驱动模块的尺寸必须与电机的连续电流和峰值电流要求相匹配。此外，上游书本尺寸线路模块（ALM、SLM或BLM）的尺寸必须能够为公共直流母线上的所有电机模块提供组合电源。

冷却和间隙：当模块内部冷却时，控制柜的整体热管理必须处理所有组件的总散热。遵守西门子关于模块之间最小间隙的安装指南对于确保足够的气流和防止过热至关重要。

配置和安全：整个驱动系统通过TIA门户内的西门子SINAMICS Startdrive软件进行配置，TIA门户是一个简化调试的集成环境。安全功能（如安全扭矩关闭/STO）通过控制单元实现，并通过DRIVE-CLiQ网络路由到电机模块。

常见问题（FAQ）

1.此电机模块和独立伺服驱动器的主要区别是什么？

单轴驱动模块是一种功率放大器，它依赖于中央控制单元来实现智能和运动控制功能。传统的独立伺服驱动器将功率级和控制处理器集成在一个外壳中。采用这种书本尺寸驱动器逆变器的模块化S120方法提供了更大的灵活性，在多轴系统中更容易协调，并且整体占地面积更紧凑。

2.这个3A模块可以控制任何类型的电机吗？

该模块设计用于控制交流感应电机和同步伺服电机。必须在中央控制单元中准确配置特定的电机类型，然后应用适当的控制算法（例如，感应电机的矢量控制）。电机的铭牌数据对于最佳性能至关重要。

3.为什么DRIVE CLiQ连接如此重要？

DRIVE CLiQ支持自动拓扑检测。当系统通电时，控制单元会自动识别所有连接的书本尺寸驱动器逆变器模块及其网络位置。这消除了手动寻址，减少了调试时间，并为诊断和维护提供了清晰的系统结构概述。

4.“普通直流母线”是什么意思，它的优点是什么？

一个通用的直流母线系统使用一个强大的线路模块来创建一个中央600V直流母线。多个单轴驱动模块（如6SL3420-1TE13-0AA0）从该总线获取电力，以驱动各个电机。关键优势在于效率：一个电机的制动能量可以被同一辆公交车上的其他电机重复使用，从而降低整体能耗和热量产生。

5.该模块的主要维护要求是什么？

维护在很大程度上是预防性的。主要重点是确保冷却路径清洁无阻。最有效的工具是监控：使用DRIVE-CLiQ集成诊断来跟踪运行时间、组件温度和记录的故障，以便进行预测性维护。还建议在计划停机期间定期检查电源连接的紧固性。
