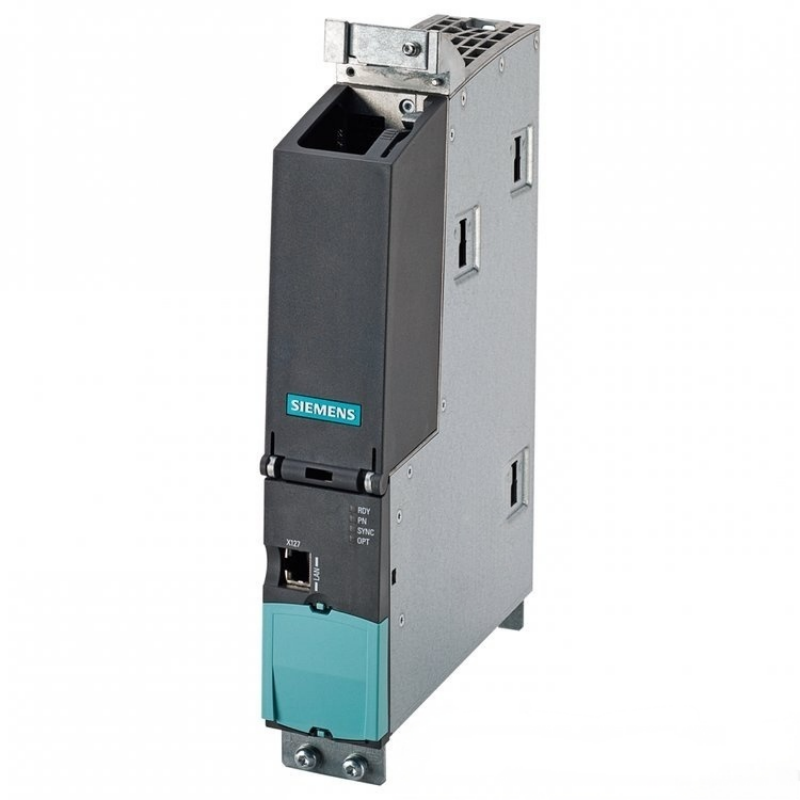

西门子6SL3320-1TE32-1AA3底盘安装单电机模块：适用于苛刻工业应用的大功率驱动解决方案
西门子6SL3320-1TE32-1AA3是著名的SINAMICS S120驱动系统中的一个坚固的底盘安装电机模块。该特定型号被设计为单电机模块，旨在为高要求的工业电机提供精确而强大的控制。它具有210A的大输出电流和底盘式结构，专为可靠性、功率密度和无缝集成到公共直流母线系统中至关重要的应用而打造。该模块是物料搬运、金属加工和大规模自动化等领域重型任务的理想选择，体现了西门子对工业运动控制性能和耐用性的承诺。
1。产品概述和；amp；系统集成
6SL3320-1TE32-1AA3是SINAMICS S120“公共直流总线”架构中的关键组件。在该系统中，中央电源单元（如基本、智能或有源线模块）提供稳定的600V直流母线，该单电机模块从该母线获取电力以驱动单个电机。
这种架构对于多驱动系统非常高效，因为它允许集中电源管理和从其他轴再生制动能量。该模块在单独的西门子控制单元（如CU320-2）的命令下运行，该单元包含运动控制智能。控制单元和电机模块之间的通信通过集成的DRIVE-CLiQ接口实现，实现了整个系统的自动配置、实时诊断和协调运动控制。
2。详细技术规格
下表概述了6SL3320-1TE32-1AA3模块的核心技术参数，突出了其作为大功率驱动组件的能力：
货号6SL3320-1TE32-1AA3
产品类型SINAMICS S120单电机模块
设计底盘安装，内部空气冷却
输入电压600 V DC
输出电压3 AC 400 V
额定输出电流210 A
通信驱动CLiQ
安全功能支持扩展的安全集成功能
净重88.000千克
原产国德国
3。核心功能和；amp；设计优势
6SL3320-1TE32-1AA3集成了关键功能，使其成为大功率驱动应用的稳健、智能的选择：
大功率单轴控制：作为专用的单电机模块，它为一个大功率电机提供集中的性能。这简化了特定轴的控制逻辑和诊断，使调试和故障排除比共享驱动系统更简单。
坚固的底盘安装结构：专为恶劣工业环境中的耐用性和散热而设计。其坚固的金属外壳和集成的内部空气冷却系统可处理210A连续电流产生的大量热量，确保操作稳定性和寿命。
综合安全与；amp；诊断：支持西门子全面的“安全集成”功能（例如安全扭矩关闭/STO）。DRIVE CLiQ接口提供对操作数据（输出电流、模块温度、故障代码）的实时访问，以进行预测性维护和快速故障排除。
通过DRIVE-CLiQ优化性能：数字DRIVE-CLiQ连接使控制单元能够自动识别模块和参数。这种“即插即用”功能缩短了调试时间，并确保了最佳的系统配置。
4。性能与；amp；应用程序优势
该模块的底盘安装设计为重工业的机器制造商和最终用户带来了直接价值：
高要求负载的卓越功率：它具有210A的输出，可驱动重型机械的大型电机，是大型输送机驱动器、破碎机、挤出机和大型机床主轴的理想选择，在这些机床中，高扭矩和功率是必不可少的。
增强的系统可靠性：底盘式结构和内部冷却能够承受连续高功率运行的电气/机械应力，提高整体系统正常运行时间，减少关键工艺故障。
简化的多轴系统设计：在一个通用的直流总线系统中，单个高功率单电机模块实现了一个干净、可扩展的架构。设计人员可以将驱动组件与每个轴的功率需求相匹配，优化整体系统成本和性能。
5。扩展视角：选择与；amp；应用大功率底盘安装电机模块
了解大功率底盘安装电机模块的应用场景和选择逻辑对于优化工业自动化系统设计至关重要。
5.1理想应用场景
该模块在要求高功率和鲁棒性的工业场景中表现出色：
重型物料搬运：控制港口起重机、大型起重机、采矿输送机和自动存储/检索系统（AS/RS）中的驱动器，这些应用需要高启动和峰值扭矩。
过程工业：驱动金属加工（如轧机）、水泥生产和塑料制造（如挤出机、注塑机）中在恒定重载下运行的主要过程电机。
大型测试台和；amp；模拟器：与再生线路模块（ALM/SLM）配对，它为需要大功率驱动/再生的测功机和测试设备提供了一种高效的解决方案。
5.2书本尺寸与底盘安装电机模块
两者之间的选择是基于电源和冷却要求的基础设计决策：
方面
Booksize电机模块
底盘安装电机模块（此型号）
功率范围低到中等功率高功率（通常高于~90kW）
外形紧凑，标准化，适用于高密度机柜安装更大、独立的组件
冷却系统依赖于系统级气流专用内部冷却（独立于机柜气流）
安装方法并排安装在控制柜内的安装轨道上直接安装在机箱/背板上（灵活的机械布局）
主要用例在紧凑型机柜中最大限度地增加轴数，适用于中低功率应用。需要坚固结构和专用冷却的高功率应用
选择见解：底盘安装电机模块是需要强大冷却和耐用性的高功率场景（≥90kW）的默认选择。Booksize模块是低到中等功率系统中最大化轴密度的首选。
5.3关键实施考虑因素
成功集成6SL3320-1TE32-1AA3需要注意关键细节：
上游组件尺寸：供应直流母线的线路模块（BLM/SLM/ALM）的尺寸必须能够处理所有连接的电机模块的组合峰值电流——确保线路模块、断路器和保险丝符合210A模块的要求。
冷却和；amp；间隙：将模块安装在通风良好的区域，并遵守西门子的最小间隙安装指南。保持进气口和散热器的清洁，以保持冷却效率并防止热过载。
控制单元和；amp；配置：必须使用兼容的西门子控制单元（如CU320-2）。通过TIA门户内的西门子SINAMICS Startdrive软件配置整个驱动系统，实现无缝工程。
6。常见问题（FAQ）
1.底盘安装设计相对于Booksize模块的主要优势是什么？
关键优势在于功率处理和热管理。底盘安装模块更大，可容纳大功率电子设备和专用冷却系统（在这种情况下适用于210A），确保在重载下可靠运行。Booksize模块受到其紧凑尺寸和共享冷却的限制。
2.这个单电机模块可以与任何西门子控制单元一起工作吗？
它与CU320-2等S120控制单元兼容，但必须验证兼容性和性能。控制单元需要足够的处理能力来支持所需的控制功能，特别是对于多轴高功率系统。
3.这个大功率模块的维护要点是什么？
关注冷却系统的完整性：定期清洁进气口和散热器，以确保气流。通过控制器诊断监测模块温度和风扇状态，以进行预测性维护。在计划停机期间检查大功率连接的紧固性。
4.DRIVE CLiQ对系统诊断有何益处？
DRIVE CLiQ能够自动识别模块并实时监控关键数据（输出电流、温度、状态）。集中诊断简化了故障排除并支持基于状态的维护，在计划外停机之前提醒用户潜在问题。
5.模块支持哪些安全功能？
它支持西门子扩展的安全集成功能，安全扭矩关闭（STO）是其核心功能。STO安全地切断电机的扭矩产生电源，确保维护或紧急情况下的人员和机器安全。
