西门子SINAMICS S120驱动CLiQ电缆6SL3060-4AA10-0AA0，IP20，0.95m以太网

1.产品介绍及核心功能

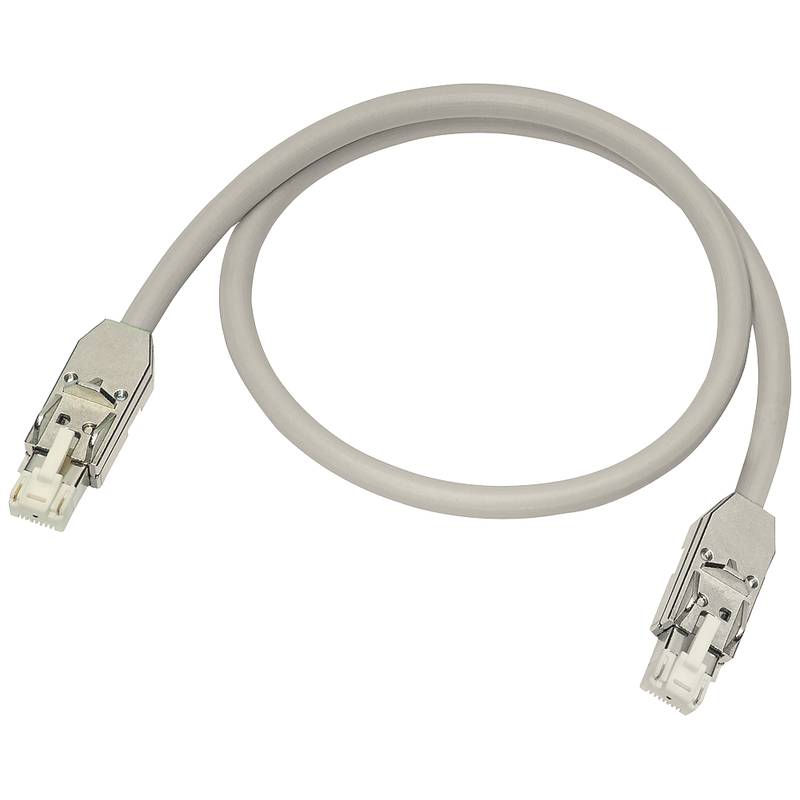

西门子6SL3060-4AA10-0AA0是SINAMICS S120驱动系统中不可或缺的专用工业通信电缆。它属于Motion Connect 800（MC800）系列预装电缆，以其在苛刻的自动化环境中的坚固性和可靠性而闻名。该特定模型作为主要的数据和电源生命线，实现了高速、确定性的DRIVE-CLiQ通信协议，该协议可同步S120系统中的驱动器、电机和控制单元。虽然您的信息正确地将其识别为具有IP20/IP20保护的SINAMICS S120电缆，但重要的是要注意，这种MC800系列电缆的标准最大允许长度为50米，0.95米版本是用于紧密间隔组件的特定短长度变体。

2.详细技术规范和施工

6SL3060-4AA10-0AA0专为满足工业通信的严格要求而设计。它将信号和电源导线组合在一个耐用的护套内，以简化安装并提高可靠性。

电气和通信特性：

这种电缆便于全双工通信，允许同时进行高速数据传输和接收，这对实时运动控制至关重要。它在低电压下运行，最大工作电压为30V AC/DC，确保控制柜内的安全运行。其集成设计包括用于DRIVE CLiQ数据信号的导体以及一条单独的24 V DC电源线，该电源线直接从驱动系统为传感器或辅助电子设备等外围设备供电，无需单独的电源线。这种集成大大减少了机柜杂乱和潜在的错误点。

机械和环境耐久性：

作为MC800系列的一部分，该电缆具有卓越的机械强度。其结构使其耐油和其他常见工业污染物，适用于固定安装和需要移动的应用，如电缆载体。该电缆具有坚固的PUR（聚氨酯）外护套，以其出色的耐磨性、耐化学性和耐水解性而闻名。它的额定工作温度范围从-20°C到+80°C，确保在大多数工业环境中性能稳定。IP20/IP20防护等级表明，它设计用于受保护的控制柜内，防止手指和大于12.5mm的固体物体接触，但不防水。

连接器和物理设计：

电缆采用行业标准的预组装连接器端接，确保与SINAMICS S120组件的安全可靠连接。其紧凑的外径和灵活的设计便于在狭小的机柜空间内整齐地布线。正确的安装需要遵守最小弯曲半径，特别是在动态应用中，以保持信号完整性和电缆寿命。

3.系统集成和网络架构

6SL3060-4AA10-0AA0电缆的真正价值在SINAMICS S120的整体DRIVE CLiQ网络架构中实现。

构建确定性网络：

该电缆不是简单的电线，而是实时通信网络中的关键组件。它将中央控制单元（CU）连接到各种书本尺寸的电机模块、单电机模块和双电机模块、传感器模块以及其他外围设备。通过此电缆连接的每个设备都会被系统自动检测和配置，大大简化了调试并减少了潜在的接线错误。

网络扩展和拓扑规则：

对于超过标准电缆长度或需要复杂拓扑结构的系统布局，西门子提供特定的扩展组件。MC800系列电缆可以使用专用的DRIVE CLiQ电缆耦合器（6SL3066-2DA00-0AB0）连接到其他电缆系列，如MC500。此外，为了将整个网络延伸到100米以外，可以采用DMC20（IP20）或DME20（IP67）等DRIVE CLiQ集线器。这些集线器充当网络交换机，允许星形拓扑结构，并有效地将允许的电缆长度加倍。该系统最多允许串联两个集线器，使用MC500电缆时，网络跨度可达300米，这对大型机械至关重要。混合网络设计有严格的规定，其中MC500电缆长度加上MC800电缆长度总和的两倍不得超过有源组件或集线器之间的100米。

4.应用优势和竞争价值主张

选择西门子6SL3060-4AA10-0AA0电缆为机器制造商和最终用户带来了切实的好处，影响了可靠性、成本和性能。

确保全系统可靠性和正常运行时间：

这款原装西门子电缆的预装配和测试性质保证了其电气特性与DRIVE-CLiQ协议的要求完美匹配。这种兼容性最大限度地减少了信号反射、串扰和数据错误，这些错误可能会导致驱动器行为不稳定、通信故障或计划外停机。其坚固的结构通过承受工业环境中的振动、温度循环和偶尔的机械应力，直接有助于提高机器的可用性。

降低总体拥有成本：

虽然工厂制造的电缆的初始投资可能高于现场组装的替代品，但它为下游节省了大量成本。它消除了手动压接和测试连接器所需的时间和劳动力。即插即用的特性加快了安装和调试的速度。最重要的是，它可以防止因劣质电缆引起的通信故障而导致的昂贵的生产中断。

实现高性能运动控制：

工业通信电缆的完整性是实现SINAMICS S120系统所期望的高动态性能的基础。稳定、低延迟的连接可确保扭矩命令、实际位置值和安全信号的传输没有延迟或损坏。这对于涉及精确多轴协调的应用至关重要，例如在机器人、包装机或数控加工中心，同步直接影响产品质量和吞吐量。

常见问题（FAQ）

1.我可以使用标准以太网电缆代替专用的6SL3060-4AA10-0AA0 DRIVE CLiQ电缆吗？

不，强烈反对。DRIVE CLiQ使用基于以太网的物理层，而西门子电缆是专门为工业运动控制而设计的。它将数据对与单独的电源导线相结合，提供24V电源，使用工业级PUR护套，经久耐用，并具有专为在高振动环境中安全锁定而设计的连接器。使用标准以太网电缆有通信故障、外围设备断电和物理连接器故障的风险。

2.MC500和MC800电缆系列有什么区别，什么时候应该使用MC800？

两者都是真正的西门子DRIVE CLiQ电缆，但MC800系列（6SL3060-4AA10-0AA0所属）是为更高的机械应力而制造的。MC800电缆具有更强的耐油性，专为电缆载体和频繁移动的应用而设计。MC500系列通常用于控制柜内的标准固定安装。由于其针对动态使用优化的不同电气特性，MC800的最大允许长度更短（50m比MC500的100m）。

3.我的系统需要长度超过50米的电缆。我有什么选择？

您不能使用长度超过50米的单根MC800电缆。要实现更长的距离，必须使用系统扩展组件。您可以使用DRIVE-CLiQ电缆耦合器连接多条电缆，或者更有效地集成DRIVE-CLiQ集线器（DMC20或DME20）。该集线器允许您创建新的网段，在特定配置下，系统总长度可达300米。

4.集成到该电缆中的24V电源有多重要？

它对许多系统功能至关重要。这条24V线路为连接的书本尺寸电机模块和其他外围设备的电子设备供电。如果此电源因电缆质量差而中断或不稳定，则可能导致模块脱机、触发安全故障或导致性能不一致。集成供电是确保所有网络节点从单一电源可靠运行的关键功能。

5.结论

西门子6SL3060-4AA10-0AA0不仅仅是一根电缆；它是SINAMICS S120驱动生态系统的关键、系统合格组件。其设计为DRIVE CLiQ网络的高级工业通信电缆，可确保数据完整性，提供辅助电源，并提供24/7工业运行所需的机械坚固性。通过保证控制智能和电源模块之间的可靠通信，它形成了可靠的神经系统，在此基础上建立了精确、同步的运动控制。指定这种真正的电缆是构建强大、高性能和易于维护的自动化系统的基本步骤。
