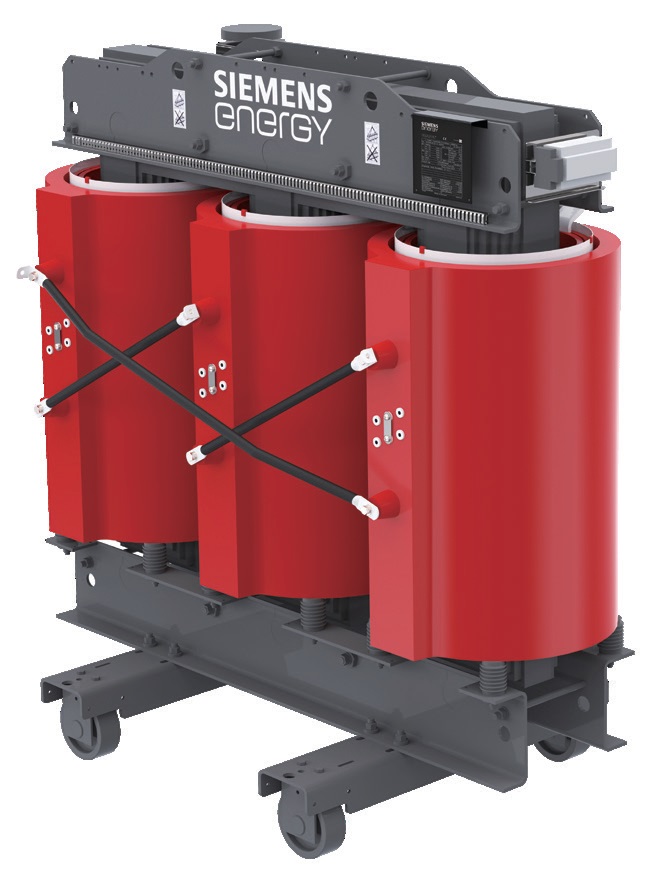

10kV 13型树脂浇注配电变压器提供可靠的电能转换，容量为 630-2500 kVA，旨在满足 GB20052-2024 能效 3 级标准。该无油、防火的干式变压器采用真空浇注箔式绕组，确保低运行损耗和强大的抗短路能力。北京众平科技股份有限公司供应此设备，以满足商业和工业设施中苛刻的室内配电需求。
现代配电装置在消防安全、空间限制和能效方面面临着严格的制约。传统的油浸式变压器在高密度城市环境中存在火灾隐患，因此需要使用可直接安装在负荷中心附近的无液替代方案。这种树脂浇注干式变压器采用先进的环氧树脂真空浇注技术来封装绕组，从而打造出防潮阻燃的结构。通过消除可燃绝缘油，该装置不再需要外部防火墙或集油坑，简化了商业综合体和数据中心的变电站布置设计。
技术规格
额定容量：630 kVA - 2500 kVA @ 50 Hz / 60 Hz
一次电压：10 kV @ 额定分接头
二次电压：0.4 kV @ 空载
能效等级：GB20052-2024 3 级 (NX3) @ 75 °C 参考温度
联结组别：Dyn11 或 Yyn0 @ 标准配置
冷却方式：AN（自然冷却）或 AF（风冷）@ 可选风扇运行
绕组材质：铜或铝箔 @ 高压/低压线圈
绝缘系统：F 级 / H 级 @ 温升限制
外壳防护等级：IP20 / IP21 @ 室内标准（可选 IP23）
阻抗电压：4.0% - 6.0% @ 额定分接头及 75 °C
系统集成与硬件安装
机械安装要求将变压器底座放置在找平的混凝土基础或型钢平台上，利用集成的双向旋转车轮进行精确定位，然后再进行最终锚固。外壳选择通常默认为室内配电室的 IP20 或 IP21，而可选的 IP23 或更高防护等级的外壳则可适应半户外环境，以防范落物和滴水。高压连接采用标准端子排或肘型电缆插头，低压端子则可容纳多根并联电缆或刚性铜母线。无载调压分接开关在正负 5% 或正负 2 次 2.5% 的调节范围内工作，且必须在系统完全断电的情况下进行调节。温度监测接口的特点是在低压绕组内嵌入了 PT100 铂热传感器，连接到专用控制器，可提供报警和跳闸继电器输出，同时还配有可选的 RS485 或 4-20mA 远程传输回路以及冷却风扇电源。
变电站房的布置规范规定，高压电缆通过底部进线电缆沟或顶部进线电缆桥架走线，并与低压电路保持物理隔离。动力电缆和温度信号控制线必须使用带屏蔽导体的独立金属导管走线，以防止电磁干扰。低压母线通过柔性膨胀连接件连接，以吸收负载波动过程中的热膨胀和机械振动应力，同时机械应力消除配件可将所有进出电缆固定在端子接口处。外壳框架、铁心组件和中性点的正确接地必须遵循严格的 IEC 和当地电气安装规范，以消除潜在的接地回路并确保运行安全。
工作原理与性能设计
绕组和绝缘系统的结构设计采用优质材料，以优化电气和热力性能。高压绕组采用箔式导体和分层缠绕的绝缘薄膜带，在加热模具内用环氧树脂进行真空浇注。这种真空除气工艺可产生极低的局部放电值，而导体与树脂基体相匹配的热膨胀系数则在重负载热循环下提供了卓越的抗裂性能，超过了标准浸漆线圈的过载耐久力。低压绕组采用层间材料绝缘的铜或铝箔层，在烘箱中固化成坚固的整体圆柱体，能够抵抗水分侵入，并在故障短路条件下提供高动态稳定性。由于箔式绕组结构实现了每层一匝，相邻匝之间的电压应力等于匝间电压，与传统的圆线绕制结构相比，具有更优异的冲击和工频耐压能力。
性能设计特点侧重于效率、损耗最小化和环境安全性。无油环氧树脂浇注结构通过消除液体取样、过滤或更换周期，确保了固有的消防安全和免维护运行。取向硅钢三柱铁心结构与箔式绕组相结合，降低了空载损耗和可听噪声水平。冷却通过自然空气对流 (AN) 或利用可选风扇扩大短期过载能力的强迫风冷 (AF) 运行。短路阻抗和 Dyn11 或 Yyn0 等联结组别有助于变压器平稳并联运行并管理故障电流分量。能效演进模型将 13 型设备与国家 3 级等效产品联系起来，而 NX2（2 级）和 NX1（1 级）等先进层级则实现了负载损耗和空载损耗的阶梯式降低。
应用场景与选型指南
应用适宜性因具体的工业和商业环境而异。数据中心、医院和高层商业综合体优先考虑低噪声排放、经认证的消防安全以及靠近主负荷配电盘的紧凑型室内安装参数。工业制造厂、轨道交通网络和港口设施需要与高压和低压开关设备组件集成且占地面积最小的坚固紧凑型变电站。新能源装置、船舶和海上平台则需要能够承受剧烈振动和大气盐分的专用耐腐蚀配置。每个环境的选型参数必须评估声学输出限制、外壳防护等级、能效指令以及可用的空间尺寸。
正式的选型路径遵循顺序工程逻辑：确定 10 kV、20 kV 或 35 kV 级别的一次系统电压水平，匹配视在功率容量需求，从 13 型 (NX3) 到高效 NX1 变体选择合适的能效系列，定义室内或室外部署的外壳和安装参数，并验证包括海拔、最高环境温度和通风能力在内的周围环境因素。合规性验证参考了诸如 GB、IEC 和 ANSI 等既定标准，涵盖了雷电冲击电压试验、温升试验和短路机械耐受验证的型式试验报告。特殊的工程需求可以集成可选附件，例如有载分压分接开关、整流负载设计、双低压输出绕组或水冷接口。
常见问题解答 (FAQ)
1. 该配电变压器的标准本地现货供应和发货交货期是多久？
北京众平科技股份有限公司针对标准容量等级备有区域配电库存，可支持快速发货工作流，从而最大程度地减少项目停工时间。
2. 该设备适用哪些保修范围和 RMA 退货流程？
设备享有全面的 12 个月运行保修，并有出厂前检验记录以及通过北京众平科技股份有限公司管理的专业 RMA 解决路径提供技术支持。
3. 10 kV 一次侧的电气连接和接地要求是什么？
高压电缆必须使用兼容的可分离连接器或电缆线鼻子进行终端处理，变压器铁心、机架和中性点应牢固接地至电阻低于 4 欧姆的专用变电站接地网。
4. Dyn11 联结组别配置在二次侧负载不平衡时表现如何？
带有中性回流路径的角形接法一次侧和星形接法二次侧可适应低压侧高达 100% 的单相不平衡负载，而不会改变中性点电压稳定性。
5. 什么环境条件决定了选择 IP23 或更高防护等级的外壳？
容易积聚空气中粉尘、高湿度或偶发垂直液体滴落的环境需要升级防护外壳，以保持内部绝缘完整性。
6. 在持续过载运行期间如何管理热保护？
嵌入式 PT100 传感器可持续监测绕组温度，在 90 °C 时触发警告信号，在 100 °C 时启动冷却风扇，并在 110 °C 时触发自动断路器跳闸。
7. 树脂浇注干式变压器需要哪些例行维护程序？
例行维护包括使用干燥压缩空气定期清除绕组冷却风道中的灰尘、检查端子扭矩连接以及验证温度控制器显示校准。
8. 该变压器可以集成到自动化电力监控系统中吗？
数字温度控制器包含标准通信端口，可通过 Modbus 协议将实时热力数据和报警状态直接传输至监控 SCADA 或 PLC 网络。
