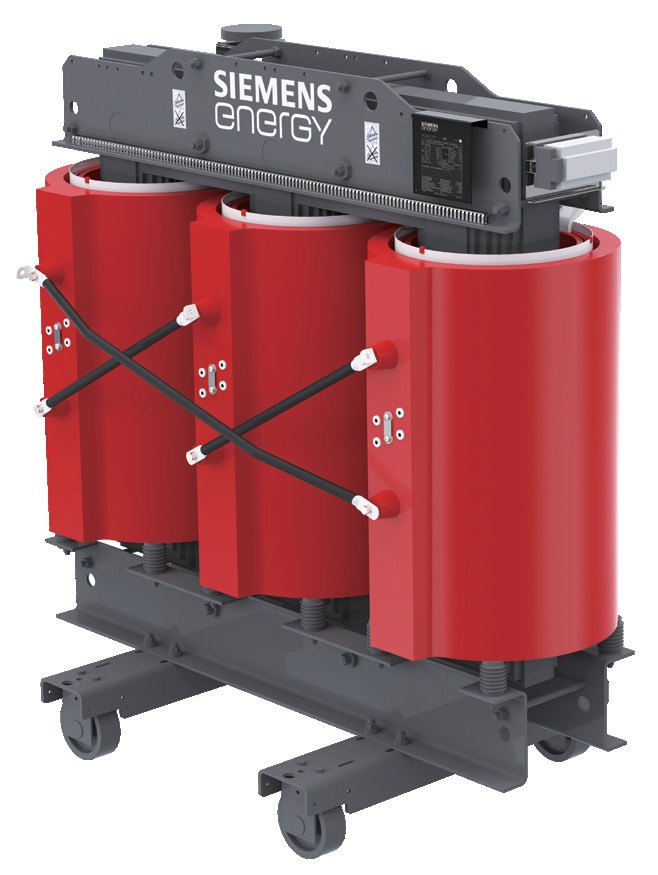

西门子(Siemens) 10kV NX3 100-2500kVA 干式节能变压器 浇注树脂配电

10kV NX3 树脂浇注配电变压器采用真空浇注箔式绕组，可实现经过验证的低空载损耗和负载损耗，满足室内配电的严苛能效要求。作为无油、防火的安全单元，它确保了严苛工业和商业设施中的可靠电气性能。

现代配电设施要求高效率、热稳定性和低维护成本，尤其是在空间和消防安全是关键限制因素的封闭式城市基础设施中。这款干式配电变压器通过消除可燃绝缘油并采用先进的环氧树脂真空浇注技术，解决了核心场地的挑战。该单元额定容量从 100 kVA 到 2500 kVA 不等，采用铜或铝导体配置以及 Dyn11 或 Yyn0 连接组别，将中压降至标准的 0.4 kV 低压配电水平。高品质取向硅钢铁芯的集成显著抑制了铁芯损耗和声学噪声。此外，其符合 GB20052-2024 能效限定值及能效等级 3 级标准，保证了设施管理者优化长期的运营支出并减少碳足迹。

技术规格

额定容量：100 kVA - 2500 kVA @ 50 Hz / 60 Hz

一次电压：10 kV @ 额定分接

二次电压：0.4 kV @ 空载

连接组别：Dyn11 / Yyn0 @ 标准配置

能效等级：GB20052-2024 3 级 @ 参考温度 75°C

冷却方式：AN / AF（自冷 / 风冷）@ 封闭运行

绕组材质：铜或铝 @ 箔式绕组设计

绝缘系统：F / H 级 @ 热耐受性

局部放电水平：<= 10="" pc="">

外壳防护等级：IP20 / IP21 / IP23 @ 室内/室外选择

系统集成与硬件设置

此款干式变压器的机械安装采用坚固的结构底座，配备用于水平和垂直对齐的双向平板轮，以及用于永久性抗震锚固的基础固定螺栓孔。外壳防护等级从室内 IP20 或 IP21 到耐候性 IP23 变体不等，可防止异物和滴水进入。高电压端子采用开口式瓷套管或可分离肘型电缆连接器，而低电压端子则可容纳多根并联电缆或刚性母线连接。无载调压分接开关机构可在正负 5% 或正负 2 次 2.5% 范围内调节，仅在设备完全断电时才允许进行电压比调节。温度控制和监测接口包含直接嵌入低压绕组内的 PT100 铂金传感器，连接到智能控制器，可提供报警和跳闸继电器输出、可选的 RS485 通信端口、4-20 mA 模拟传输以及自动冷却风扇电源控制。

变电站室布局惯例规定，高压电缆通过底部电缆沟或顶部天花板导管进入，与低压电路保持严格的物理隔离。动力电缆和温度信号控制布线必须使用屏蔽双绞线在独立的金属导管中走线，以减轻电磁干扰。低压母线需要柔性膨胀连接件来吸收负载波动过程中的热膨胀和振动应力，并在所有端子连接点安装机械应力消除配件。金属外壳、磁芯和结构夹紧框架必须按照国际 IEC 和国家电气安装标准可靠地连接到设施接地网。

工作原理与性能设计

高压绕组采用先进的箔式导体和高等级绝缘薄膜层绕配置，在加热模具内通过环氧树脂真空浇注加工而成。真空除气消除了微小的气隙，从而实现了极低的局部放电水平，同时导体和固化树脂相匹配的热膨胀系数增强了热循环下的抗裂性。低压绕组采用连续的铜箔或铝箔带及层间绝缘，经烘箱固化成刚性整体圆柱体，在短路事件期间提供对潮湿和高机械动态力的卓越抵抗力。由于箔式绕组结构导致每层只有一匝，相邻匝之间的电压梯度保持极低，与传统的圆线绕组替代方案相比，具有更优异的冲击和工频耐压能力。

性能设计方向严重依赖于无油环氧树脂浇注结构，该结构从根本上消除了火灾隐患、有毒气体排放和常规液体采样要求。由取向硅钢片制成的多级步进接缝铁芯与精密箔绕组的结合，最大限度地减少了谐波损耗和可听见的嗡嗡噪声。冷却配置支持自冷空气自然运行，可选配热激活风扇以在需求高峰周期扩大过载能力。短路阻抗值和 Dyn11 等连接组别有助于稳定的并联运行和谐波电流抑制。能效进展按顺序对损耗水平进行分类，其中 3 级、2 级和 1 级为各种运营要求提供了总电能损耗的结构性减少。

应用场景与选型指南

适用的部署环境包括数据中心、医院、商业综合体和现代办公大楼，在这些地方，对声学噪声、火灾控制以及靠近占用空间的严格限制决定了设备的选型。工业制造厂、轨道交通网络和港口设施利用紧凑型预装式变电站，将该变压器与中压开关柜一起容纳，以最大限度地减少物理占地面积要求。风力涡轮机塔架、海运船舶和海上平台等特殊应用需要定制的耐腐蚀涂层和减振支架。选型参数必须仔细评估当地的噪声排放上限、所需的进水防护等级、建筑尺寸限制和区域能效指令。

系统化的选型过程首先是匹配一次系统电压层级，确定精确的 kVA 容量等级，并根据生命周期经济评估选择强制性能效等级。工程师在敲定技术要求之前，必须明确外壳防护类型、室内或室外安装布局、环境温度曲线和海拔降额因数。适用的合规标准包括国际 IEC 规范、国家电气规范和 GB20052-2024 能效认证，并有涵盖雷电冲击、温升和短路机械强度的常规工厂型式试验作为后盾。针对特殊的项目规范，诸如专用分接开关、集成静电屏蔽或双低压输出等可选定制项目仍然可用。在规划复杂的配电升级时，技术团队可以与北京众平科技合作，获取详细的交叉参考选型和经过验证的库存可用性。

常见问题解答 (FAQ)

1. 标准额定值的当前库存可用性和交付提前期是多少？

标准容量保留在区域仓库库存中以支持立即发货，而定制配置则需要北京众平科技提供预定的制造时间表。

2. 此配电变压器适用哪些保修范围和 RMA 程序？

该单元享有涵盖制造缺陷的全面的 12 个月运行保修，并由北京众平科技提供工厂测试文档和技术服务协调支持。

3. 该型号的标称一次和二次电压额定值是多少？

该变压器在额定一次电压 10 kV 下运行，并在空载条件下降压至标准的二次电压 0.4 kV。

4. 支持哪些连接组别配置和短路阻抗值？

标准配置采用 Dyn11 或 Yyn0 连接组别，并带有优化的阻抗百分比，旨在支持稳定的并联运行和故障电流限制。

5. 运行期间适用哪些环境防护等级和温度限制？

外壳提供 IP20、IP21 和 IP23 防护等级，旨在在 -25°C 至 40°C 的标准环境温度限制范围内连续运行。

6. 哪些机械安装指南管辖基础固定和母线连接？

底座框架包括固定螺栓槽和用于精准对齐的万向轮，而低压端子则需要柔性铜连接件以防止热膨胀带来的机械应力。

7. 建议采取哪些例行维护程序来确保长期可靠性？

例行保养包括使用干燥压缩空气定期清除绕组表面的灰尘、检查温度控制器连接以及验证外壳接地的完整性。

8. 环氧树脂真空浇注技术如何改善局部放电抑制？

树脂浇注过程中的真空除气消除了绝缘基质内部截留的气泡，从而在额定工作电压下产生低于 10 pC 的局部放电水平。
