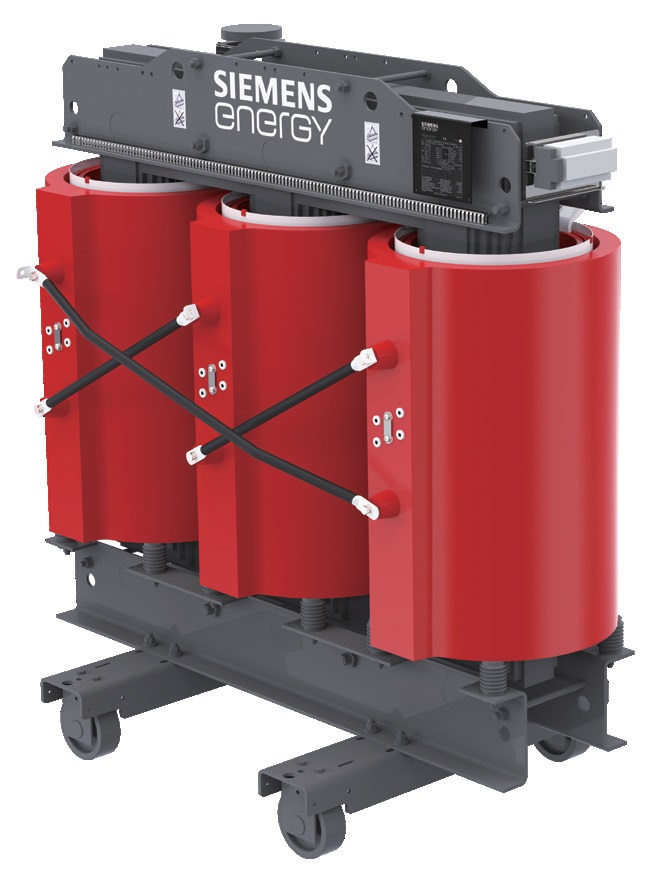

西门子(Siemens) 35kV 4000-20000kVA 封装式有载分接开关变压器供应商

35kV树脂浇注有载调压电力变压器为工业配电网络和新能源系统提供可靠的电压调节和防火运行。该干式变压器容量范围为4000至20000 kVA，具备±4 x 2.5%带电调节能力，可确保在负载波动时稳定供电。北京众平科技通过提供这些坚固耐用的变压器以及全面的出厂前测试，支持区域工程项目。

工业配电经常面临电压不稳定、电网谐波以及空间受限等问题，这对传统油浸式变压器构成了挑战。这款35kV环氧树脂浇注电力变压器通过先进的真空浇注箔绕技术和不燃、无油的架构设计，完美应对了这些挑战。其高压系统处理35至38.5 kV输入，而低压侧通过Dyn11或Yd11连接组别适应6至10.5 kV的需求。通过集成有载分接开关，该设备能够在满载条件下动态修改变比，而不中断下游运行。这一机制优化了重工业厂房、公用变电站和可再生能源发电站的潮流分布，在这些场所，稳定的电压曲线是强制要求的。

技术规格

额定高压：35 kV - 38.5 kV @ 50 Hz / 60 Hz

额定低压：6 kV - 10.5 kV @ 50 Hz / 60 Hz

容量范围：4000 kVA - 20000 kVA @ 连续运行

有载电压调节：±4 x 2.5% @ 带电负载条件

联结组别：Dyn11 / Yd11 @ 标准配置

短路阻抗：8% - 11% @ 额定分接

冷却方式：AN / AF @ 自然空气冷却或强迫空气冷却

防护等级：IP00 - IP23 @ 取决于外壳

绝缘等级：F级 / H级 @ 155°C / 180°C 温度指数

温升：100 K @ 平均绕组温升

产品概述与主要特点

本产品代表了最先进的树脂浇注干式电力变压器，专为高性能室内和半户外一次配电而设计。它可安全运行于中压公用基础设施、大型制造设施以及公用事业级太阳能或风能发电集成枢纽中。该架构完全消除了液体电介质，消除了爆炸风险和对有毒流体容纳的要求。

真空浇注环氧树脂封装保护导体绕组免受严重湿气、化学污染和侵蚀性工业空气颗粒的侵害。箔绕几何结构通过将电磁轴向力均匀分布在整个线圈高度上，显着增强了短路机械稳定性。此外，低损耗晶粒取向硅钢铁芯最大程度地减少了铁芯励磁损耗，从而在延长的运行周期内提高了整体能效。

集成的有载分接开关允许在主动负载条件下进行无缝电压调整，从而保护敏感的下游制造机械免受电网压降的影响。自然空冷维持热平衡，而可选的强迫风冷风扇在高峰运行需求期间提升容量限制。低噪声发射特性使工厂管理人员能够将变压器更靠近负荷中心放置，从而减少二次电缆敷设和配电铜损。

应用与选型指南

工业设施、公用事业变电站以及大型可再生能源发电装置可从该变压器的高热容量和动态调节中获得巨大收益。数据中心和医院优先选择其防火、无油的成分，以满足人类居住区附近严格的安全法规。可再生能源站点利用其精确的电压匹配能力在注入电网之前稳定可变功率输出。

选型工作流程从验证4000至20000 kVA频段内的主系统电压和所需的视在功率容量开始。接下来，工程师评估环境条件，确定是否需要标准的IP00敞开式底盘或保护性的IP21至IP23外壳。电压调节参数必须与上游公用电网波动范围相匹配，以确保±4 x 2.5%的分接范围提供足够的补偿。最后，指定辅助监测功能，例如PT100温度传感器和数字控制器，以实现全面的SCADA集成。

安装与合规

机械安装需要水平的混凝土基础，利用结构底座槽钢或定向旋转滚轮进行精确定位。高压连接采用传统端子螺柱或屏蔽可分离连接器，而低压输出则通过柔性铜母线连接，以隔离热膨胀应力。所有金属外壳、铁芯框架和中性点必须按照相关电气安全规范牢固地连接到设施接地网。

低压绕组内部嵌入的PT100电阻温度探测器直接连接到数字控制单元，如果热极限接近阈值，则触发警报和跳闸序列。分接开关电机和温度继电器的控制布线必须使用屏蔽双绞线电缆，通过远离高功率电路的独立金属导管走线。本产品符合严格的国际制造和安全标准，并接受常规工厂验收测试，包括局部放电测量、雷电冲击测试和热运行评估。

选型指导与替代选项

选择合适的变压器变体涉及平衡负载曲线、环境温度参数以及现有开关柜室内的空间限制。北京众平科技提供专业的专家技术指导，帮助工程师交叉参考规格，并为区域项目争取匹配的配电资产。该产品系列中的替代配置包括双低压输出绕组以及用于海上平台的专用船用级耐腐蚀框架。

常见问题解答 (FAQ)

1. 该系列变压器的库存情况和交货时间如何？

北京众平科技维持强大的区域物流渠道，以高效供应标准单元，与海外制造交货时间相比，最大限度地减少了项目停机时间。请联系我们的工程销售团队，以即时验证特定kVA额定值的库存状态。

2. 这些设备适用什么保修范围和RMA程序？

每个变压器都由全面的12个月运行保修提供支持，并辅以严格的工厂测试协议。在发生罕见的技术异常情况时，本地支持团队会协调快速诊断和更换援助。

3. 铜绕组和铝绕组之间的功能差异和选择标准是什么？

铜绕组提供更高的导电性和机械抗拉强度，从而带来更紧凑的物理占地面积和稍低的负载损耗。对于物理空间限制灵活且重量允许更大铁芯尺寸的安装，铝绕组提供了经济高效的替代方案。

4. 这种干式变压器可以安装在户外吗？

基准变压器具有IP00额定值，需要室内外壳或变电站外壳来防止天气要素侵蚀。当配备额定值最高可达IP23或更高的专用防风雨外壳时，它可以适应有遮蔽的户外部署。

5. 紧急运行条件下的过载容量曲线是怎样的？

树脂浇注结构支持符合干式变压器标准负载指南的短期紧急过载，前提是环境温度保持在可接受的设计限制内。延长过载需要通过辅助风扇组件激活主动冷却，以防止热绝缘加速老化。

6. 这种无油变压器设计需要进行哪些常规维护？

密封的树脂封装免去了液体测试、滤油以及典型液浸式单元所需的垫圈密封件更换。日常维护仅限于对灰尘积聚进行定期目视检查、端子扭矩检查以及热监测传感器的运行测试。

7. 有载分接开关是如何运行的，其调节限制是什么？

集成的有载分接开关在带电负载条件下动态调整变压器变比，以保持稳定的二次电压。它提供±4 x 2.5%的总调节范围，通过连接到电压感应继电器的自动化电机驱动控制面板执行。

8. 哪些合规标准控制着这些设备的声学噪声辐射？

声学性能严格符合干式变压器的国际NEMA和IEC标准。低噪声铁芯结构确保声压级保持在适合噪声敏感商业和机构环境的阈值限制之内。
