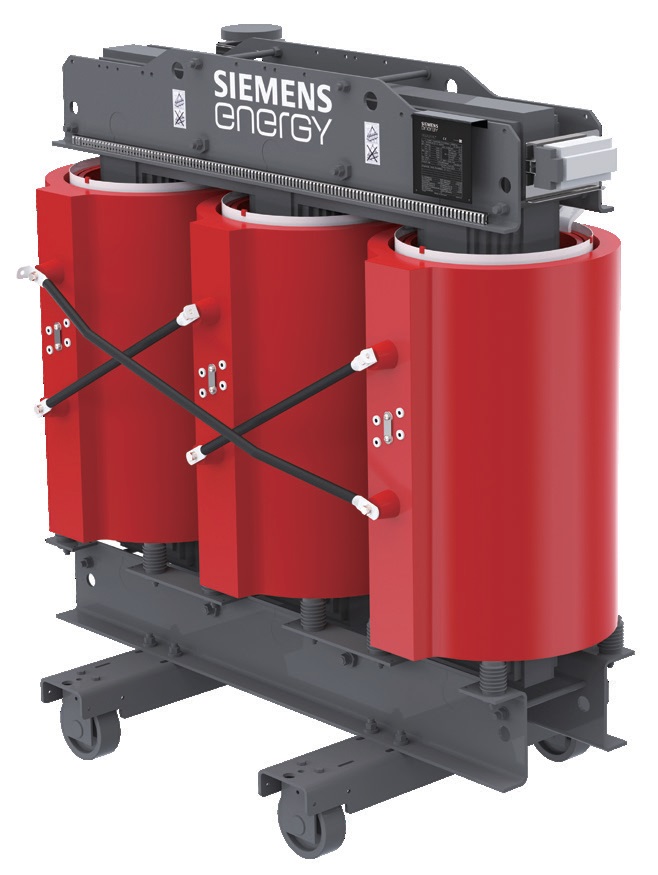

西门子(Siemens) 35kV 4000-20000kVA 环氧树脂浇注电力变压器 干式动力单元

这款35kV环氧树脂浇注干式电力变压器专为严苛的次高压输电网络和大容量工业应用而设计，可实现4000至20000 kVA的可靠电压变换。它采用无油、防火的安全配置以及先进的真空浇注箔式绕组，在消除火灾风险的同时，确保了极佳的结构抗力，能够抵御短路事件中的电磁力。

服务于数据中心、重工业制造设施和城市公用事业的现代配电网，在消防安全、环境保护和占地空间限制方面面临着不断升级的挑战。传统的油浸式变压器需要庞大的围堰和消防基础设施，而这种干式架构则采用高等级的环氧树脂真空浇注绝缘，具备优异的防潮性能、极低的局部放电量以及强健的热性能。该设备采用高效铁芯材料和优化的箔式绕组几何结构，在最大程度减少空载损耗和负载损耗的同时，还能保持低噪声排放，非常适合靠近负荷中心的室内变电站。

产品概述与核心特性

这款35kV环氧树脂浇注干式电力变压器被归类为先进的配电和次高压变压单元，专为室内安装或专门的防风雨外壳内安装而设计。它架起了高容量电网电源与重工业负荷之间的桥梁，可接受35kV等级的主电源电压，并降压至标准的二次配电水平。由于没有液态绝缘介质，它消除了环境污染风险和复杂的灭火系统要求。

真空浇注环氧树脂绝缘系统在深真空状态下将高压导体完全包裹，形成一个无气隙的基体，从而防止内部电气爬电、降低局部放电水平，并能抵御环境湿度、灰尘和腐蚀性空气介质。高低压侧均采用的箔式绕组技术确保了轴向安匝数的均匀分布，这在严苛的故障条件下显着增强了机械稳定性和耐受短路的能力。

铁芯采用高磁导率取向硅钢片制造，并以精密的阶梯接缝（step-lap mitered joints）组装，以抑制铁芯损耗和噪声产生。标准配置为自然空气冷却（AN），并可选配由智能温控仪控制的强迫风冷（AF），以便在高峰运行周期内将容量提升高达40%。直接嵌入低压绕组内的集成式PT100热传感器可提供实时的热量追踪和自动跳闸信号传输。

技术规格

额定容量：4000 - 20000 kVA @ 50 Hz / 60 Hz

高压额定值：35 / 36 / 37 / 38.5 kV @ 空载

低压额定值：6 / 6.3 / 10 / 10.5 kV @ 空载

连接组别：Dyn11 / Yd11 @ 标准向量配置

阻抗电压：8 / 10 / 11 % @ 75 °C 参考温度

高压分接范围：± 2 x 2.5 % @ 无励磁分接开关

绝缘水平：LI 200 AC 85 kV @ 高压端子

绕组材质：铜或铝 @ 箔式导体规格

冷却方式：AN / AF @ 自然空气冷却或强迫风冷

外壳防护等级：IP00（标准开启式）/ IP20 / IP23 @ 定制外壳

局部放电水平：< 10 pC @ 额定电压试验

温升：100 K @ F级绝缘系统

应用与选型指南

目标部署环境包括大型工业制造厂、数据中心、市政公用事业以及对安全性和可靠性要求极高的可再生能源并网变电站。在数据中心和商业综合体中，其低噪声特性和防火结构允许直接安装在配电室内或其旁侧，从而最大程度减少了二次低压电缆敷设及相关的铜损。重工业场所则受益于其高短路机械强度和强大的热容量，能够应对频繁的电动机启动冲击和多变的动态负载。

选型流程始于核对与现有35kV次高压供电相匹配的主系统电压，并确定峰值视在功率需求，以便在4000至20000 kVA之间选择正确的容量等级。工程师必须评估所需的二次电压水平、与上下游开关设备的向量组兼容性，以及环境温度和颗粒污染水平等环境参数。8%、10%或11%的标准阻抗值应与电网的故障水平研究进行交叉参考，以确保充足的故障电流限制能力。

可选的定制参数包括针对严苛环境防护等级高达IP23的专用外壳、适用于活动断层带的加固抗震支架，以及利用RS485接口集成到SCADA能源管理系统中的远程通信模块。北京众平科技股份有限公司提供专业的工程咨询和技术支持，协助设计团队将变压器配置与复杂的系统需求相匹配。

安装与合规性

正确的机械定位需要一个刚性、平整的混凝土基础，能够承受变压器组件的总结构重量。该设备可以通过双向平板滚轮进行移动，或者通过指定的底座安装槽钢进行固定，从而确保与进线高压电缆和出线低压母线的稳定对准。高压连接通常通过封闭式母线槽或屏蔽电缆终端执行，而低压连接则采用柔性铜母线连接，以将热膨胀和机械振动与变压器端子隔离开来。

无励磁分接开关必须在变压器完全断电并接地的情况下进行调整，并在重新通电之前验证所有三相的分接位置完全一致。接地协议规定，铁芯、夹紧框架和外壳必须连接到低阻抗变电站接地网，以严格遵守安全规范。温度控制单元必须使用与大电流动力导体分开的屏蔽双绞线电缆进行布线，以防止PT100传感器信号回路受到电磁干扰。

管辖设计、制造和例行试验的合规标准包括涵盖干式电力变压器的相关国际电工和国家框架标准。例行试验方案用于验证变比、向量组标识、短路阻抗、负载损耗、空载损耗、介电强度和局部放电起始阈值。保留型式试验文档以确认额定运行条件下的热耐久性和动态短路机械稳定性。

常见问题解答

问：1. 该系列变压器的交货周期和现货情况如何？

答：标准配置受益于优化的生产排程，北京众平科技股份有限公司保持着响应迅速的供应链协同，以确保最大限度减少项目停工时间并实现快速交付。

问：2. 交货后适用哪些保修范围和售后支持协议？

答：该设备享有涵盖结构和运行完整性的全面制造商保修，并由北京众平科技股份有限公司的技术服务团队提供支持，以便进行及时的诊断协助和现场解决。

问：3. 铜绕组和铝绕组在运行差异和选型标准上有何不同？

答：铜绕组具有更高的导电率和机械抗拉强度，从而带来更紧凑的占地面积和更低的运行损耗；而铝绕组则为标准工业负载曲线提供了一种重量更轻且更具成本效益的替代方案。

问：4. 这种环氧树脂浇注干式变压器可以安装在户外吗？

答：铁芯和线圈组件默认具备IP00防护等级，如果部署在户外环境中，则需要配备防护等级达到IP23或更高的防风雨保护外壳，以防止湿气侵入和直接日晒。

问：5. 该设备的允许连续过载和短期过载能力是多少？

答：连续运行受限于温升为100 K的F级绝缘热极限，而当配备由绕组温控仪控制的启动强迫风冷（AF）风扇时，则允许高达40%的短期过载。

问：6. 无油环氧树脂变压器需要进行哪些例行维护？

答：由于采用固体环氧树脂绝缘和无油结构，维护工作量极少，仅需定期对绕组表面的灰尘积聚进行目视检查、对冷却风扇进行功能检查，并验证端子扭矩连接情况。

问：7. 变压器如何在医院等敏感环境中控制噪声水平？

答：铁芯采用阶梯接缝硅钢结构，并在底座框架下方使用防振阻尼垫来抑制磁致伸缩噪声，使声压级保持在标准商业建筑规范的严格限制之内。

问：8. Dyn11向量组代号对系统集成意味着什么？

答：Dyn11配置表示三角形连接的高压一次侧和星形连接的低压二次侧，并具有30度的相移，可有效吸收三次谐波电流并为平衡单相负载提供中性点。
