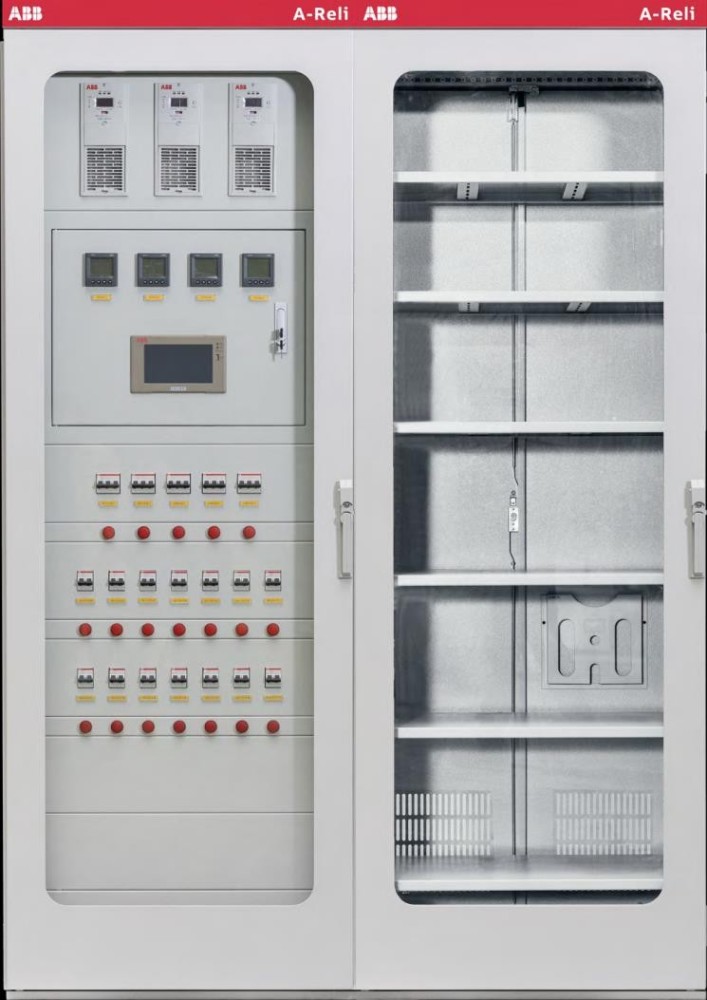

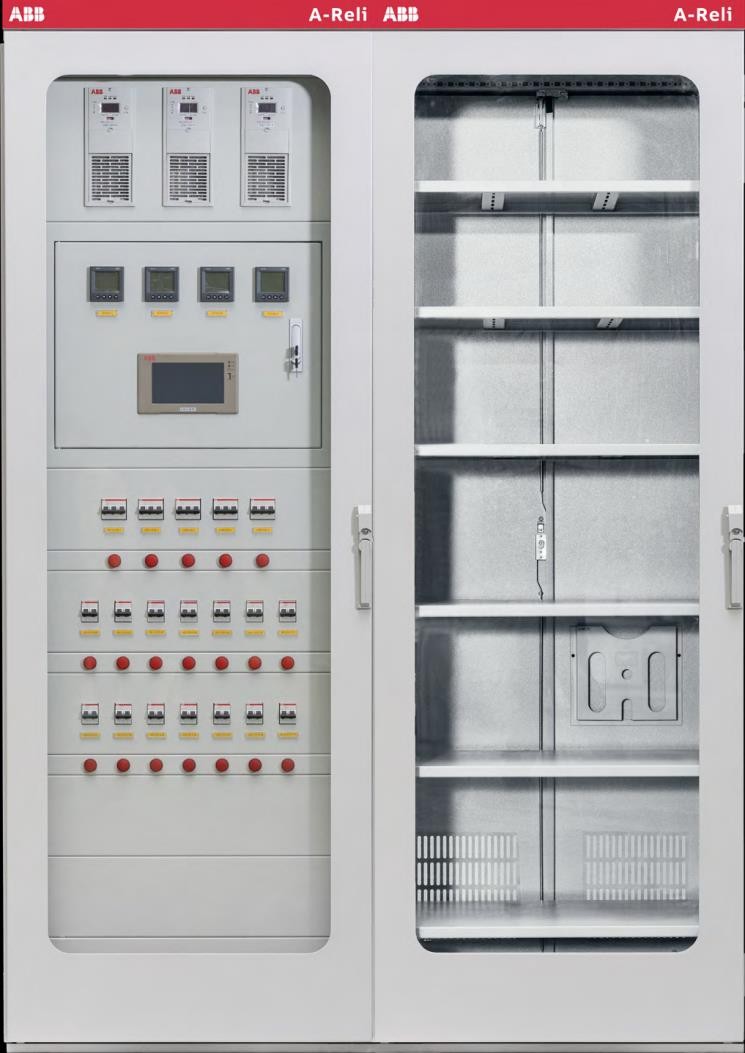

ABB A-Reli 系列 220V 100Ah 微机型直流电源系统为电气变电站和工业设施中的高压开关设备以及继电保护提供可靠的操作和控制电源。该模块化单元集成了高频整流、智能电池巡检和彩色触摸屏监控，确保在复杂的工业环境下连续提供辅助电源。现代电气变电站、发电厂和电气化铁路严重依赖不间断的辅···
+86 010-64225983
+8613811814778
北京市朝阳区崔各庄香江北路丽苑小区26栋
ABB A-Reli 系列 220V 100Ah 微机型直流电源系统为电气变电站和工业设施中的高压开关设备以及继电保护提供可靠的操作和控制电源。该模块化单元集成了高频整流、智能电池巡检和彩色触摸屏监控，确保在复杂的工业环境下连续提供辅助电源。
现代电气变电站、发电厂和电气化铁路严重依赖不间断的辅助直流电来驱动高压断路器并管理保护继电器方案。这些设施中的一个主要工程挑战是减轻电网扰动期间的电压暂降、电气干扰和电池老化。ABB A-Reli 100AH/220V 电源系统通过先进的高频开关架构和实时电池监控解决了这些脆弱性。整流模块采用全桥 LLC 谐振软开关技术以及无源功率因数校正，以优化转换效率并抑制电磁干扰。同时，运行 LINUX 图形界面的 32 位 ARM9 处理器管理着系统核心，支持本地交互以及通过上位机进行远程通信，从而高效执行遥测、遥信、遥调和遥控功能。
技术规格
额定交流输入电压：380 VAC ± 15% @ 50 Hz
额定直流输出电压：220 VDC @ 连续运行
额定容量：100 Ah @ 10 小时放电率
整流模块拓扑：全桥 LLC 谐振软开关 @ 高频
功率因数：>= 0.92 @ 额定负载
通信接口：RS485 / 以太网 @ Modbus 协议
工作温度范围：-10°C - 50°C @ 室内环境
绝缘电阻：>= 10 MOhms @ 500 VDC 测试电压
系统集成与硬件设置
部署 ABB A-Reli 100AH/220V 系统需要密切关注控制柜内的物理布局、布线和接地。连接监控单元与上位监控和数据采集系统的所有 RS485 通信线路必须使用屏蔽双绞线，以防止瞬态高压开关浪涌造成数据损坏。连接整流器输出与控制母线 (KM) 以及合闸母线 (HM) 的配电电缆必须根据最大连续电流消耗和允许的电压降限制来确定尺寸。使用低阻抗铜母线排正确接地柜体，对于建立可靠的参考平面、抑制共模电噪声以及保护敏感半导体元件免受静电放电损害至关重要。
可靠性与环境耐受性
工业变电站环境使电力电子设备面临热应力、空气中颗粒物和湿度波动的考验。ABB A-Reli 系统结合了强大的热管理策略，在高负载整流模块中结合了强制空气冷却，并为无源子组件提供了自然对流路径，以将工作温度维持在安全设计裕度之内。内部绝缘监控硬件持续评估直流母线上的接地漏电流，在微小的绝缘退化升级为系统级接地故障之前发出早期预警。此外，模块化布局允许技术人员在计划维护窗口期间热插拔单个整流单元，从而最大限度地缩短平均修复时间并维持持续的运行可用性。
选型指导与替代选项
选择合适的直流电源系统容量包括计算所有监控仪表、指示灯和应急照明的累计连续负载，以及重型断路器的瞬时跳闸和合闸电流要求。工程师必须评估 220V 100Ah 配置是否符合设施电池后备时间计算。对于需要较低工作电压等级的安装，可提供替代的 110V 系列变体以匹配特定的开关设备线圈额定值。北京众平科技提供专业的专家技术支持，帮助工程团队进行交叉参考选型、负载曲线计算和本地化备件匹配，以简化系统集成过程。
常见问题解答 (FAQ)
1. 该设备的标准交货期和质保政策是什么？
标准交付计划取决于配置规范和区域物流，并且设备享有涵盖结构和运行缺陷的全面的 12 个月制造商保修。
2. 北京众平科技是否提供发货前检验服务？
是的，在发货前进行技术验证和发货前质量检查，以确保系统参数符合工程订单。
3. 监控面板支持哪些通信协议？
该系统利用运行在 Modbus 协议上的标准工业 RS485 接口，以便与厂级 SCADA 或 DCS 平台无缝集成。
4. 整流模块可以在并联冗余配置下运行吗？
是的，多个高频整流模块支持主动均流配置，以为关键变电站负载提供 N+1 冗余。
5. 电池巡检模块如何监控单体电池？
该模块连续测量单体电池电压、内阻和环境温度参数，以检测极板硫化或干涸的早期迹象。
6. 直流屏中降压模块的用途是什么？
降压模块调节供应给控制母线的电压，以补偿电池均充电周期期间升高的母线电压。
7. 该系统是否适合完全无人的变电站运行？
是的，集成“四遥”功能（遥测、遥信、遥调、遥控）允许全面的远程监督，无需持续的现场人员。
8. 软开关整流器需要哪些维护程序？
例行维护仅限于定期清除冷却风扇上的灰尘、端子扭矩验证以及检查日志文件是否有任何记录的热或电压异常。
