额定转速下运行的高速旋转机械需要严格的转子动力学平衡和精确的电磁设计，以减轻机械疲劳和热应力。葛氏 GYK160-2 22kW 直驱电机为离心泵、工业鼓风机和高速流体系统提供可靠的转矩传递和稳定的连续运行。以大约 3,000 rpm 运行的工业流体机械经常会遇到由转子残余不平衡和不对中引起的高频···
+86 010-64225983
+8613811814778
北京市朝阳区崔各庄香江北路丽苑小区26栋

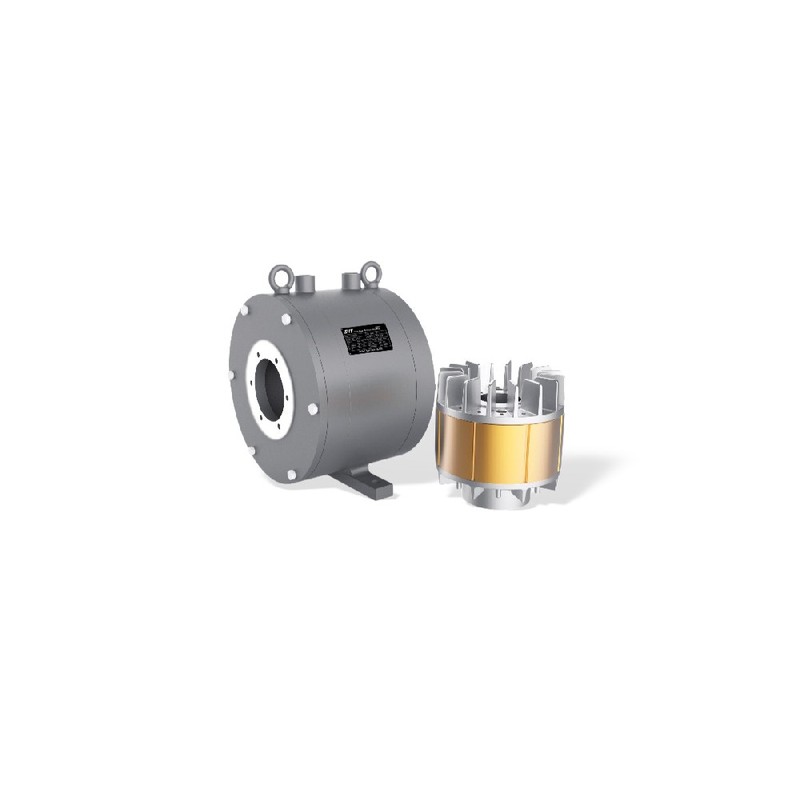

额定转速下运行的高速旋转机械需要严格的转子动力学平衡和精确的电磁设计，以减轻机械疲劳和热应力。葛氏 GYK160-2 22kW 直驱电机为离心泵、工业鼓风机和高速流体系统提供可靠的转矩传递和稳定的连续运行。
以大约 3,000 rpm 运行的工业流体机械经常会遇到由转子残余不平衡和不对中引起的高频振动以及过早的轴承磨损。GYK160-2 结构采用坚固的 H160 机座几何形状，并搭配精密加工的外壳公差，可抑制启动和稳态运行期间的机械共振。应用于双极转子结构的动平衡程序降低了结构振动速度，符合标准的工业振动严苛度标准。这种机械稳定性最大程度地减少了联轴轴上的疲劳应力，并延长了相关机械密封和外壳法兰的使用寿命。
两极高速电机中的电磁转换效率与定子和转子界面内的铁芯叠片设计及磁通分布紧密相关。GYK160-2 采用高磁导率冷轧硅钢片，旨在限制高频交变循环过程中的涡流损耗和磁滞损耗。优化的槽形和绕组分布减少了气隙磁场中的谐波畸变，支持在额定负载条件下实现稳定的功率因数性能。这些电磁改进限制了定子铁芯内部的局部屋面热量积聚，在较长的运行间隔内保持了绕组绝缘完整性。
连续工作制 S1 运行需要在高速气流条件下对散热和声发射进行仔细管理。GYK160-2 的内部热力学架构集成了优化的通风路径和 F 级绝缘材料，能够承受升高的工作温度而不会退化。为该平台选择的轴承可适应高旋转速度，同时保持足够的径向负载能力和润滑剂保持力。有效的散热路径可防止轴和外壳之间的热膨胀不匹配，从而确保一致的气隙间隙和机械效率。
涉及宽范围调速的变频驱动应用需要电机能够承受陡峭的电压上升时间和重复的瞬态脉冲。GYK160-2 的绕组绝缘系统经过工程设计，可耐受现代工业逆变器环境中常见的脉冲宽度调制载波频率。定子槽内的电压应力管理降低了在扩展的高速调制下发生局部放电活动的风险。此外，优化的电磁设计参数有助于控制轴电压，减轻高速闭环运行周期中的轴承电流侵蚀。
技术规格
额定功率：22 kW @ 380 VAC
机座号：H160 @ 环境温度 40°C
极数：2极 @ 50 Hz
同步转速：3,000 rpm @ 50 Hz
安装类型：B35 @ 法兰和底脚
防护等级：IP23 @ IEC 60034-5
绝缘等级：F 级 @ 105°C 温升
能效等级：一级能效 @ 额定负载
驱动配置：直接轴向驱动 @ 螺杆主机界面
转矩特性：稳定连续转矩 @ S1 工作制
系统集成与硬件设置
GYK160-2 的机械集成依赖于与被驱动螺杆主机的直接轴向对齐，消除了中间柔性联轴器和辅助轴承组件。接线盒连接需要对铜导体进行适当的尺寸调整，以处理额定相电流而不会产生过大的压降。电缆入口必须使用适当的压缩接头，以在进线周围维持指定的环境保护密封。正确连接到指定机架接地端子的设备接地可防止静电荷和杂散电流的潜在积聚。
可靠性与环境耐用性
严苛工业环境中的运行可靠性取决于一致的热管理和对环境颗粒污染的抵抗力。冷却系统引导环境空气穿过外部机座散热片，在连续工作周期内有效耗散内部铜损和铁损。外壳设计可防止标准工业杂物进入带电电气部件，同时保持充足的对流气流。常规维护计划应包括监测轴承运行温度、检查接线端子紧固度以及检查声学特性以便及早发现机械异常。
选型指导与替代选项
评估特定流体机械电机规格的系统设计人员必须验证转矩-转速曲线、环境温度限制和电源电压波动。北京众平科技股份有限公司提供全面的技术支持和工程咨询，协助当地设施进行型号匹配和交叉参考评估。对于需要不同功率输出或物理尺寸的应用，GYK132 或 GYK180 系列等替代变体可提供可扩展的功率额定值，同时保持同等的机械安装标准和效率曲线。
常见问题解答 (FAQ)
1. GYK160-2 电机在 50 Hz 下运行时的额定同步转速是多少？
基于其 2 极电气配置，额定同步转速为 3,000 rpm。
2. 电机是否采用标准机械联轴器连接到压缩机机头？
否，该型号采用直接轴向驱动设计，无需中间联轴器或单独的轴承即可直接与螺杆主机集成。
3. 绕组绝缘系统分配了什么热分级等级？
电机采用 F 级绝缘系统，旨在应对连续运行期间升高的热负载。
4. 指定的机座号和安装布置是什么？
该单元构建在 H160 机座上，具有结合了底脚和法兰附件的 B35 安装配置。
5. 直驱架构如何影响整体机械维护要求？
通过去除中间联轴器、皮带和外部对齐组件，机械传动磨损点显著减少。
6. 电机外壳提供什么级别的进水防护？
外壳符合 IP23 防护等级，适合有遮蔽的室内工业环境。
7. 该电机能否与标准工业变频器一起运行？
能，绕组绝缘和电磁特性设计为能够承受标准运行参数内的逆变器引起的电压瞬变。
8. 这款 22kW 电机型号的主要效率分类是什么？
该单元归类于一级高能效标准之下，以优化连续工作期间的能耗。
9. 工程团队如何验证库存可用性或请求定制型号替代？
北京众平科技股份有限公司维护着本地库存记录和工程支持渠道，以协助处理采购咨询和替换零件识别。
10. 哪些保修和发货前质量保证程序适用于该单元？
北京众平科技股份有限公司提供标准的商业保修条款以及发货前运行检查，以验证电气和机械完整性。
