和利时 MC 系列运动控制器专为高性能多轴自动化需求而设计，可在各种工业机械应用中提供精准的伺服驱动和脉冲总线协调。凭借双核处理架构和灵活的通信接口，该系列运动控制器可确保最佳的周期同步性和运行可靠性。
现代工厂自动化的发展需要先进的运动控制解决方案，以应对复杂的多轴插补、高速数据采样和严苛的环境条件。在管理广泛生产线上的分布式伺服驱动器和脉冲串设备时，传统架构往往会遇到带宽瓶颈和同步延迟。和利时 MC 系列通过集成高性能 ARM Cortex-A9 双核 667 MHz 处理器及专用的 64 位双精度浮点计算功能，完美解决了这些运行挑战。该架构使伺服更新周期在 0.25 ms 至 4.0 ms 之间，从而保证了确定的运动轨迹和极小的抖动。硬件生态系统支持包括 EtherCAT 和松下(Panasonic) RTEX 在内的全面的现场总线协议，以及传统的脉冲方向和模拟量输出，为系统集成商在设备改造或新建项目部署中提供了最大的灵活性。此外，坚固耐用的板载数字量和模拟量 I/O 通道，加上通过 Auto Think 编程软件实现的 IEC 61131-3 合规性，简化了钣金加工、半导体制造和机器人技术的应用开发。
技术规格
最大轴数：64 轴 @ 系统级
直接轴数：4 轴 @ MC2004
总线轴数：64 轴 @ MC1002E
处理器：ARM Cortex-A9 双核 667 MHz @ CPU 核心
内存：256 MB DDR3 SDRAM @ 系统内存
伺服更新周期：0.25 - 4 ms @ 实时任务
位置计算精度：64 位双精度浮点 @ 数学协处理器
闪存：16 MB @ 非易失性存储
SD 卡支持：32 GB FAT32 @ 外部日志记录
断电保持区：8 KB @ 带电池备份的 SRAM

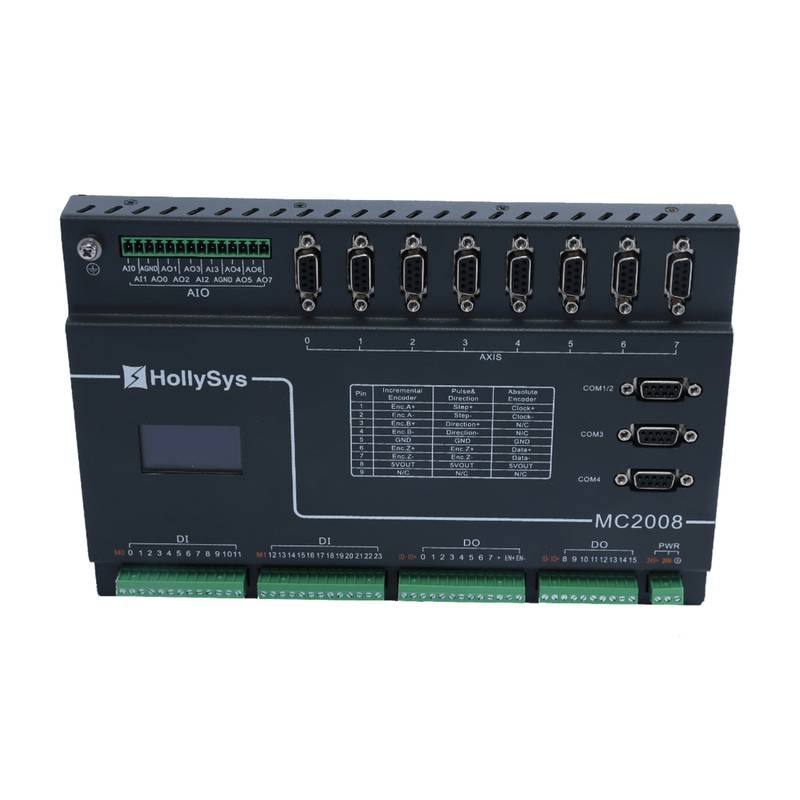

编码器输入通道：8 通道 @ MC2008
脉冲输出频率：2 MHz @ 高速 PTO
以太网接口：10 / 100 / 1000 Mbps 自适应 @ RJ45 端口
RS485 串口：2 个端口 @ Modbus-RTU 主/从站
CAN 总线接口：CAN2.0B / CANopen @ 通信端口
高速数字量输入通道：8 通道 @ 200 kHz
高速数字量输出通道：16 通道 @ 200 kHz
模拟量输入：2 通道 @ 0 - 10 V @ MC2004
模拟量输出：4 通道 @ -10 V - 10 V @ MC2004
尺寸（宽 x 高 x 深）：246.0 x 164.4 x 43.2 mm @ MC2004
重量：1.6 kg @ 标准机箱
工作温度范围：0 - 60 °C @ 工业环境
额定工作电压：24 VDC @ 电源输入
系统集成与硬件安装
正确的机械安装和电气接线对于建立使用和利时 MC 系列的稳定工业自动化网络至关重要。控制器应牢固安装在标准 DIN 导轨上，或通过直接支架安装在通风良好的控制柜内，以保持最佳的热管理。所有通信链路（包括 EtherCAT、CANopen 和串行接口）必须使用屏蔽双绞线电缆，以减轻来自附近变频器和高压电力线的电磁干扰。接地规范要求从控制器机箱到主控制柜接地排建立低阻抗接地连接，从而有效防止接地回路和信号失真。在以 24 VDC 终端供电输入时，通电前请核实极性，并将低压信号布线与高功率感性负载电缆分开，以确保所有高速脉冲和编码器反馈通道的信号完整性。
可靠性与环境耐久性
MC 运动控制器专为在严苛的工业环境中连续运行而设计，采用宽温设计，能够在 0 °C 至 60 °C 之间可靠运行。低功耗架构将典型功耗保持在 5 W 以下，最大限度地减少了内部热应力并延长了组件寿命。关键运行参数和历史生产数据安全地保存在断电保持存储区中，并由内置实时时钟支持，用于准确的事件时间戳记录。符合严格的 CE 认证标准，凸显了其在重工业条件下的电磁兼容性和电气安全性。例行维护包括检查端子排紧固度、检查柜体空气过滤器以防止灰尘积聚，以及监控诊断 LED 指示灯以进行实时系统健康评估。
选型指导与备选方案
选择合适的 MC 系列型号主要取决于目标机器所需的轴数、总线拓扑和特定反馈机制。对于需要传统模拟控制或闭环脉冲定位的应用，MC2004 和 MC2008 等型号提供了广泛的直接轴功能和高速 I/O。对于高性能分布式网络，诸如 MC1002E 等型号提供了专用的 EtherCAT 总线集成，支持最多 64 个总线轴。寻求有关型号交叉参考、本地化组件备货或自定义配置支持指导的工程团队，可咨询北京众平科技的技术专家，以简化采购和系统设计流程。
常见问题解答 (FAQ)
1. MC 运动控制器的标准交货期和保修政策是什么？
标准库存商品通常在 3 到 5 个工作日内发货，并享有涵盖制造缺陷的综合性 12 个月工业保修。
2. 北京众平科技是否为固件更新和软件配置提供技术支持？
是的，本地工程资源将协助处理技术文档、软件许可咨询和初始配置故障排除。
3. MC 运动控制器系列支持哪些编程环境？
控制器通过 Auto Think 软件全面支持 IEC 61131-3 编程标准，包括梯形图 (LD)、结构化文本 (ST)、顺序功能图 (SFC) 和连续功能图 (CFC)。
4. MC 系列能否同时处理脉冲串伺服驱动器和 EtherCAT 网络驱动器？
可以，根据具体的型号变体，该系列除了支持先进的现场总线协议（如 EtherCAT 和松下(Panasonic) RTEX）外，还支持传统的脉冲加方向输出。
5. MC 控制器内部核心处理器的处理速度是多少？
控制器采用运行频率为 667 MHz 的 ARM Cortex-A9 双核处理器，并搭配 64 位双精度浮点计算功能。
6. 在意外断电期间如何保护用户程序数据？
关键参数和历史数据存储在由内部存储机制支持的专用断电保持存储区中，基本保持无需外部电池。
7. SCADA 或 HMI 集成可以使用哪些通信协议？
控制器支持 MODBUS-TCP/IP、MODBUS-RTU、CANopen 和标准以太网协议，便于与上层监控系统无缝集成。
8. 温度和电源方面的环境运行限制是什么？
单元在 0 °C 至 60 °C 的温度范围内可靠运行，并且需要 24 VDC 的稳定额定输入电压。
