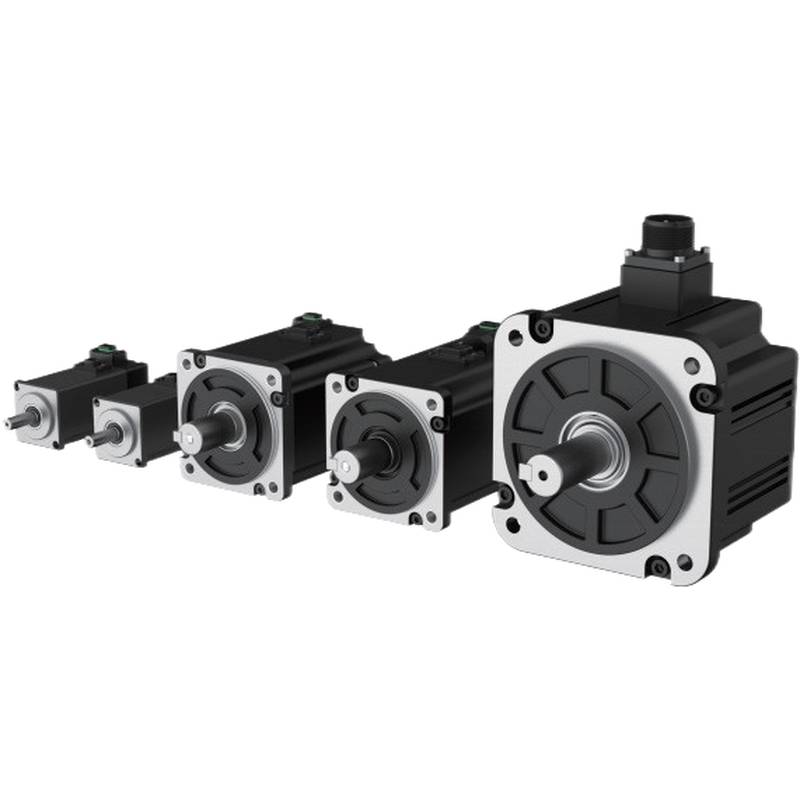

HollySys HSM 系列伺服电机与输送机驱动器集成了标准的 23 位多圈绝对值编码器，为要求严苛的工业自动化环境提供卓越的运动控制精度。这些先进的输送机驱动器采用 10 极 12 槽电磁结构设计，并优化了 IP67 级环境防护，可确保可靠的性能和极低的蓄热量。
现代工业自动化系统对高速包装、物料搬运以及复杂多轴制造生产线中的极高精度、快速动态响应和不间断的可靠性提出了很高的要求。HSM 系列将最先进的磁路设计与全面的真空灌封制造工艺相结合，满足了这些关键需求。这种工程方法显著降低了齿槽转矩，增强了结构刚度，并在连续高负载运行期间保持极低的噪声水平。配置现代自动化生产线的工程师可以从中受益，包括更小的物理占地面积、优化的散热性能，以及从 17 位单圈到 23 位多圈绝对值反馈变体的多功能编码器配置。
技术规格
系列代号：HSM 伺服电机与输送机驱动器
编码器分辨率：23 位多圈绝对值 / 17 位单圈绝对值
定子架构：10 极 12 槽配置
外壳防护等级：IP67 优化等级
制造工艺：真空灌封树脂绝缘
冷却方式：自然对流 / 表面辐射
额定电压：220 V / 380 V 交流
功率范围：0.10 kW - 7.50 kW @ 额定条件
额定转矩：0.32 N.m - 47.75 N.m @ 额定转速
额定转速：1500 rpm - 3000 rpm @ 运行负载
最高转速：1800 rpm - 6000 rpm @ 峰值能力
额定电流：1.0 A - 17.0 A @ 220V/380V 交流
最大电流：3.0 A - 42.5 A @ 加速阶段
转子惯量：0.051 kg.cm² - 163.09 kg.cm² @ 标准配置
绝缘等级：F 级 (155°C) 热阈值
环境工作温度：0°C - 40°C @ 无限制气流
环境工作湿度：小于 85% 相对湿度（无冷凝）
抗振性：49 m/s² (5.0 G) 最大加速度
抗冲击性：98 m/s² (10.0 G) 峰值冲击极限
广泛覆盖：从微型精密到重载工业伺服矩阵
HSM 系列具有从 0.10 kW 到 7.50 kW 的全面功率谱，匹配从 40 mm 到 180 mm 的机座号。这一广泛的范围为配置多样化多轴自动化架构的机器制造商提供了灵活性。
通过提供多样化的惯量选项、灵活的速度曲线和先进的绝对值编码器反馈，该系统能够适应各种机械负载。系统集成商可以跨简单的物料输送任务和复杂的同步机器人操作无缝扩展驱动器配置。
核心性能解析：惯量匹配与过载能力逻辑
HSM 系列的峰值电流额定值可提供高瞬态转矩倍增，从而实现快速加减速曲线。这一特性使驱动器能够在高频分度循环中吸收机械冲击，而不会触发热保护跳闸。
惯量选择对于系统稳定性至关重要。低惯量型号（例如 40 mm 和 60 mm 变体）在需要快速建立时间的的高动态应用中表现出色。相反，130 mm 和 180 mm 机座中的中、大惯量变体可在重负载下提供平稳的转矩输出。
工作转速涵盖 1500 rpm、2000 rpm 和 3000 rpm 的标准标称水平，最大速度延伸可达 6000 rpm。该速度范围使工程师能够有效地优化机械传动比并匹配滚珠丝杠或输送机导程要求。
电压系统与电源适配：220V 和 380V 的选择边界
220V 电源变体专为紧凑型单相或低压三相架构量身定制，使其适用于轻型机械、电子装配工作台和空间受限的外壳。这些单元在保持高动态响应的同时，最大限度地减少了组件占地面积。
380V 电力系统针对重型工业电网，为大功率执行器和多轴加工中心提供稳定的电力。评估相同功率输出下的电流消耗参数（例如比较不同电压下的 1 kW 额定值）可使电气工程师优化电缆线规并减少配电损耗。
典型应用场景与机械匹配指南
对于跨度为 0.10 kW 至 1 kW 的 40 mm 至 80 mm 机座号，应用集中于高速电子装配、自动光学检测平台和微型包装线。这些系统需要在连续运行期间具有快速的建立时间和极小的热漂移。
涵盖 1 kW 至 3 kW 的 100 mm 至 130 mm 机座号针对 CNC 雕刻台、锂电池制造模块和纺织机械。这些环境要求在不同的摩擦负载下保持一致的转矩输出和稳定的调速。
跨度为 2.9 kW 至 7.5 kW 的 180 mm 机座型号服务于重型 CNC 加工中心、冲压进料和大型物料搬运龙门架。这些重载环境需要高抗扭刚度和强大的过载能力。
选型误区与系统集成建议
系统集成商必须验证转子与负载惯量比以及标称功率额定值，以防止共振振荡和控制不稳定。超出建议的惯量不匹配阈值可能会在定位任务期间导致追逐（Hunting）行为和过长的建立时间。
对编码器反馈电缆和电机电源引线进行适当的屏蔽，对于防止密集工业控制面板中的电磁干扰至关重要。在电源导管和低压信号线之间保持足够的物理隔离可确保长期的信号完整性。
常见问题解答 (FAQ)
1. 紧急工业更换的交货时间和库存可用性是怎样的？
区域仓库备有标准配置库存，以支持加急发货，用于紧急维护和关键工厂停机恢复。
2. 这些伺服电机和输送机驱动器适用什么保修范围？
所有单元均享有全面的 12 个月商业和技术保修，涵盖制造缺陷和运行异常。
3. 23 位多圈绝对值编码器如何在没有外部备用电池的情况下工作？
多圈绝对值架构可连续记录机械旋转数据，从而在系统启动时消除了回零（归零）例程。
4. 这些电机可以在高湿度或接触冷却液的环境中运行吗？
优化的 IP67 防护等级可保护内部组件免受重工业使用期间的水射流、油雾和微尘积聚的影响。
5. 伺服驱动器与电机之间的最大允许电缆长度是多少？
当使用适当屏蔽的工业级双绞线配置时，标准电源和编码器电缆在长达 50 米的距离内性能可靠。
6. 真空灌封制造工艺如何提高电机寿命？
真空灌封消除了定子绕组组件内的微小气泡，增强了导热性和抗振性。
7. 17 位单圈编码器变体是否可以与 23 位多圈型号互换？
物理安装尺寸匹配，但必须在驱动器控制器内对控制软件参数和反馈配置设置进行相应的调整。
8. 调试 380V 大功率伺服轴时需要哪些安全预防措施？
确保电机外壳和驱动器底盘正确保护接地，以降低高压运行期间的电气危险风险。
