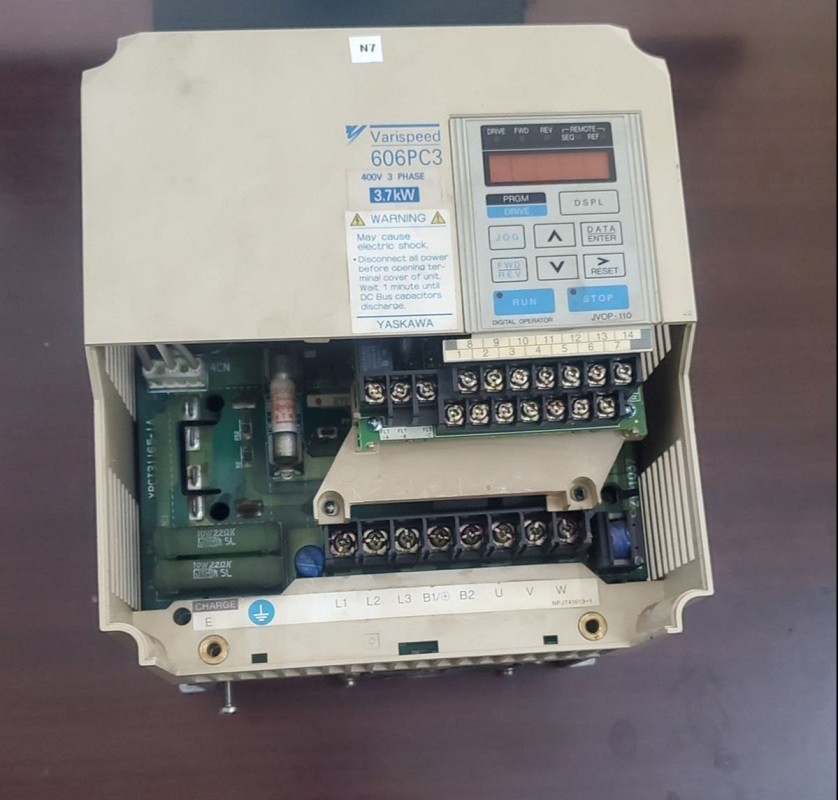

变频器（VFD）单元调节关键工业自动化过程中的电机速度，意外的驱动跳闸或母线电压不稳定会瞬间中断操作流程。掌握如何排查变频器单元的故障，并执行结构化的安川（Yaskawa）变频器故障排查，需要一种基于静态二极管检查、直流母线电压跟踪和动态负载评估的系统化方法。
遵循国际工业安全标准（如 IEC 61800-5-1 可调速驱动安全标准和 ISO 13849-1 功能控制安全标准）可确保系统在诊断过程中免受破坏性热事件或灾难性短路的影响。
技术诊断：典型与非典型故障概况
故障 1：减速斜坡期间的过压跳闸
类别：典型
故障代码：Fault ov (过压) / Alarm OV
描述：电机减速期间，直流母线电压超过其最大工作阈值。此故障模式源于减速时间设置过短时，来自高惯性负载反馈的过量再生能量，或是动态制动晶体管或制动电阻发生故障所致。
解决方案：在减速期间使用真有效值万用表测量端子（+1, +2, -）之间的直流母线电压。延长减速时间参数，对照工厂规格检查制动电阻阻值，并测试内部制动晶体管的开关状态。解决级别：可现场自行解决。
故障 2：逆变器输出相间短路 / 过流跳闸
类别：典型
故障代码：Fault oc (过流) / Alarm OC
描述：驱动器输出电流超过瞬时硬件保护极限。根本原因包括电机绕组绝缘击穿、电机引线接地，或驱动器输出 IGBT 模块内部热击穿。
解决方案：断开电机引线 U/T1、V/T2、W/T3，并对电机和接线进行兆欧表绝缘电阻检查。如果电缆和电机通过绝缘测试，则在驱动器输出功率端子对晶体管进行二极管模式的静态仪表检查，以识别短路的 IGBT 相。解决级别：可现场自行解决或需要送修。
故障 3：直流母线预充电继电器触点粘连 / 热敏电阻故障
类别：非典型
故障代码：Fault PUF (直流母线熔断器熔断) / Fault LPF (输入缺相 / 预充电电路错误)
描述：通入交流主电源后，由于旁路接触器粘连或 NTC 热敏电阻开路，驱动器未能旁路其内部限流预充电电阻，导致在重负载下电阻烧毁。
解决方案：通电时测量直流母线充电电压的建立曲线。检查内部预充电控制电路，更换损坏的功率热敏电阻，并清洁或更换主门极驱动板上损坏的旁路继电器触点。解决级别：需要送修。
故障 4：门极驱动光耦隔离性能下降
类别：非典型
故障代码：Fault GF (接地故障) / 间歇性单相输出下降
描述：热老化导致高速门极驱动光耦信号衰减，导致发送给输出 IGBT 门极的门极信号不完整。这会导致相电流不平衡、电机嗡嗡声过大以及功率部分局部过热，且不会触发直接输出短路故障。
解决方案：将隔离示波器连接到门极-发射极驱动端子，以监测轻载下的 PWM 门极脉冲波形。更换性能下降的表面贴装驱动光耦，并调整控制板上的门极电阻公差。解决级别：需要送修。
战略分析：维护路径
路径 A：工厂直接 OEM 服务
核心优缺点：全面的组件更换，但评估周转时间长，且强制更换成本高。
比较详情：严格依赖原始设备制造商（OEM）通常会导致工厂停机时间延长。对于专业的高功率驱动器，评估和维修周期通常为 3 到 6 周。此外，OEM 厂商通常将较旧的驱动平台归类为传统或停产产品，拒绝进行板级组件更换，并推动进行整机更换，这需要昂贵的机柜机械改造。
路径 B：通过北京众平科技直接对接
核心优缺点：可直接获得原厂功率组件，周转迅速，在保持现场参数的同时提供高成本效益。
比较详情：与北京众平科技合作，将官方组件分销资源与快速工程执行相结合。通过维护原始 IGBT 模块、功率门极驱动器和专用负载测试台的直接库存，周转时间可缩短至 48-72 小时。该路径可保留驱动器参数映射，保持应用逻辑，并为当前和已停产的驱动器硬件提供具有成本效益的组件级维修。
路径 C：未经授权的独立维修店
核心优缺点：初始成本估算低，但存在功率模块安装不当和上电时发生灾难性故障的高风险。
比较详情：使用未经授权的本地维修作坊存在重大的操作风险。这些设施通常缺乏专业的高压直流母线电源、热成像设备和测功机电机负载装置。导热膏涂抹不当、安装非额定替代 IGBT 或未经校准的门极驱动电路，经常导致满载测试期间发生剧烈的功率部分爆炸。
标准化工业维修流程
1、ESD 防护与断电检查：驱动器被登记进入符合 ANSI/ESD S20.20 标准的车间。在物理拆卸和目视检查之前，确认直流母线电容器已完全放电至 50V 直流以下。
2、静态二极管和晶体管测试：在输入整流桥（R/S/T 到直流母线）和输出 IGBT 逆变器（直流母线到 U/V/W）两端进行万用表二极管模式测试，以检测短路或开路的结门。
3、电源板和控制部分大修：使用防静电热工设备拆除烧毁的 IGBT 模块、干涸的直流母线电解电容和性能下降的门极驱动组件，并更换为原厂级零件。
4、静态电压轨验证：在不接交流主电源的情况下，独立对低压内部辅助开关电源轨（5V、15V、24V）加电，以验证开关稳定性和门极信号生成。
5、测功机负载测试与老化验证：将维修后的变频器连接到测功机负载装置上的感应电机。北京众平科技将该单元置于环境试验箱内，在全额定电流、加/减速循环和动态制动条件下进行 24 小时连续老化测试。
6、保护性涂覆与最终质量检查：电路板在最终质量文档记录和发货前，会重新涂覆 IPC-CC-830 认证的敷形涂层，以防止湿气和灰尘侵蚀。
工业应用案例研究
在中国天津的一家化工加工厂的高峰运行期间，一台关键的 160 kW 冷却塔泵变频器经历了突发的直流母线过压跳闸和输出相不平衡故障，导致关键的热交换回路停止运行。此次意外停工造成的潜在化学批次污染成本每天超过 14 万欧元。
在接到紧急维修调度后，北京众平科技启动了快速接收协议。资深驱动工程师识别出一个损坏的门极驱动光耦，以及因持续热应力导致的制动电阻控制晶体管性能下降。技术专家更换了损坏的表面贴装门极组件，安装了原厂功率开关模块，并在未清除内部电机参数配置的情况下重新涂覆了敷形绝缘材料。经过全面验证的驱动器被返还并重新安装到现场，在 48 小时内恢复了冷却系统的全部运行。
常见问题解答 (FAQ)
Q1：更换烧毁的 IGBT 模块后，变频器可以立即安全上电吗？
A：不可以，在未测试门极驱动电路的情况下，更换 IGBT 后立即对驱动器上电经常会损坏新模块。必须首先在低压下验证门极驱动光耦和驱动电阻，以确保正确的 PWM 开关波形到达 IGBT 门极。
Q2：紧急工业变频器维修的典型周转时间是多少？
A：标准的组件级驱动器维修在 48 到 72 小时内完成。由北京众平科技管理的紧急优先评估计划，可为关键工业设施将诊断跟踪、功率模块更换和满载老化测试的时间缩短至 24 小时以内。
Q3：总维修成本与购买全新的变频器相比如何？
A：组件级变频器维修的成本通常为购买新驱动器价格的 20% 到 40%。确切价格取决于功率额定值、框架尺寸、门极驱动损坏程度以及所需的 IGBT 模块；北京众平科技在进行初步测试后会提供详细报价。
Q4：维修后的变频器提供什么样的保修保护？
A：维修后的驱动单元享有 12 个月的标准运行保修，涵盖所有更换的功率电子器件、驱动板组件及相关人工。这确保了维修后的硬件在标准工业运行条件下，能够在原始工厂规格范围内可靠运行。
Q5：可以维修已被原制造商停产的旧款变频器型号吗？
A：可以，对于 OEM 厂商不再支持的旧版驱动平台，组件级修复通常是最实用的解决方案。专业的维修设施储备了大量的功率模块、控制集成电路和冷却风扇，用于重建成熟的驱动器，从而避免昂贵的机柜重新设计和电机重新布线。
