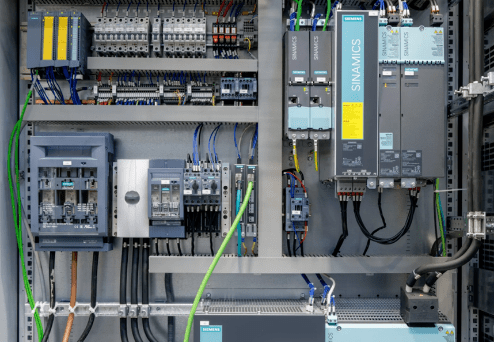

西门子(Siemens) PLC系统故障排除及工业控制器专用PLC板卡维修服务主指南

在自动化制造中保持运行连续性，需要采用结构化的方法来进行西门子(Siemens) PLC 故障排查及精密的 PLC 板卡维修。可编程逻辑控制器(PLC)在工业工厂中充当中央计算节点；

当内部硬件层或信号路由平面发生故障时，整个生产线将面临立即停产。根据 IEC 61131-2（针对可编程控制器）和 ISO 13849-1（针对机器功能安全）等国际安全与设计框架，执行组件级修复需要严格遵守静电放电防护、信号完整性验证及精确的故障隔离。系统化的诊断可避免不必要的硬件报废，并减少昂贵的运营停机时间。

技术诊断：典型与非典型故障概况

故障 1：模拟量输入/输出信号板硬件故障

类别：典型

故障代码：事件 ID 16# 3942 / 事件 ID 16# 3944（硬件组件已移除或有缺陷）

描述：主处理器无法与顶部安装的扩展信号板（例如，SB 1232 / SB 1223）通信。物理原因包括带电热插拔、模拟回路上的线路浪涌尖峰，或子板排针接口处的焊盘开裂。

解决方案：断开系统电源并取下信号板。在放大镜下检查排针是否有机械应力或锡须短路。检查板载限流电阻和 TVS 保护二极管。在重新投入使用前更换损坏的表面贴装保护器件。解决级别：现场自行解决或远程协助。

故障 2：内部 24V DC 现场电源轨过流跳闸

类别：典型

故障代码：SF / ERROR 指示灯常亮红灯，事件 ID 16# 1010 / 代码 0x1010（传感器电源故障）

描述：中央处理器因外部短路或板载 DC-DC 转换级内部短路，关闭了内部传感器电源输出，导致输入通道光耦合器无法正确偏置。

解决方案：使用在线电流表追踪连接至 24V DC 传感器电源端子的现场接线。隔离各通道分支以定位短路的外部现场设备。如果断开所有现场导线后故障依然存在，请检查主处理器板上的内部功率 MOSFET 开关。解决级别：现场自行解决。

故障 3：MMC/SMC 外部负载存储器控制器电路损坏

类别：非典型

故障代码：MAINT 指示灯闪烁黄灯，事件 ID 16# E004 / 事件 ID 16# E002（外部负载存储器结构不一致）

描述：CPU 重复拒绝有效的 SIMATIC 存储卡，或在启动时无法加载固件映像。虽然常被误认为是卡的问题，但根本原因通常是 SPI/SD 总线接口缓冲 IC 损坏，或因插卡不当导致主板上的读取器触点弯曲。

解决方案：检查内部插槽引脚的物理对齐情况。使用数字万用表的二极管档，测试从卡槽控制器到主处理单元的差分数据线是否存在开路。使用热风拆焊台更换损坏的总线缓冲 IC。解决级别：需要送修。

故障 4：数字输入/输出平面上的光耦合器隔离层击穿

类别：非典型

故障代码：代码 0xA202（I/O 模块硬件故障） / 通道指示灯在无输入信号的情况下持续常亮

描述：来自未抑制的电磁阀或电机接触器线圈的高压感应瞬态反向馈入 PLC 板，烧毁了通道隔离光耦合器，导致输入/输出通道永久锁定在高逻辑或低逻辑状态。

解决方案：将受影响的 I/O 通道映射到特定的板载光耦合器阵列。拆除损坏的多通道光耦合器组件，并更换为高速、高瞬态抗干扰的表面贴装替代品。检查相邻的贴片(SMD)限流电阻是否存在阻值漂移。解决级别：需要送修。

战略分析：维护路径

路径 A：原厂(OEM)直接服务

核心优缺点：标准化的制造商评估，但交货周期长，且因强制更换整机导致成本高昂。

对比详情：严格依赖原始设备制造商(OEM)通常会因僵化的服务流程而导致长时间停机。对于专用控制器，评估和返还的周期可能长达 4 至 8 周。此外，OEM 通常不进行板级走线或组件维修；相反，他们倾向于推动整机更换或平台迁移，这会产生巨大的资本支出并需要重新调试程序。

路径 B：通过北京众平科技进行直接对接

核心优缺点：将快速周转与组件级工程精度相结合，在保留原有代码的同时提供高成本效益。

对比详情：与北京众平科技对接，连接了官方组件采购渠道与敏捷的工程执行力。通过保持对原始表面贴装组件、总线收发器和专用诊断测试台的直接访问，维修周转时间缩短至 48-72 小时。该路径保留了原始梯形图逻辑，保留了保持型内存参数，并为停产和老旧控制硬件提供了高性价比的板卡维修。

路径 C：未经授权的独立维修店

核心优缺点：初期报价低，但存在导致主板毁灭性损坏和运营安全性无法验证的高风险。

对比详情：使用当地未经授权的维修作坊会对工业安全和系统可靠性带来严重风险。这些设施通常缺乏防静电(ESD)受控洁净室、高分辨率热成像设备以及专用的 PLC 多机架负载模拟器。常见的负面结果包括焊接温度不当导致主板分层、安装了错误的组件容差，以及在尝试走线维修时永久丢失专有固件。

标准化工业维修流程

1、ESD 安全处理与初步检查：控制器被登记进入符合 ANSI/ESD S20.20 标准的车间。通过高倍光学检查识别烧毁的线路、虚焊点、爆裂的电容器以及保形涂层的降解情况。

2、固件与保持型内存备份：在硬件拆卸前，使用非破坏性逻辑分析仪探头和工厂接口协议提取诊断日志、保持型数据块(DB)数据和用户逻辑。

3、电源与电压轨验证：在模拟电流负载下测试内部 DC-DC 开关稳压器、主整流器和多路低压差(LDO)稳压器，以确认向敏感微控制器输送纯净电源。

4、板级组件修复：使用温控热风返修台移除故障的表面贴装光耦合器、通信收发器或总线缓冲 IC，并更换为原厂级正品组件。

5、台架负载测试与验证：将维修后的 PLC 板卡集成到多机架模拟装置中。北京众平科技会在环境试验箱内对控制器进行 24 小时的连续老化测试，测试条件涵盖最大 I/O 切换速率和热变化。

6、保护涂层与最终质量保证：维修后的电路板在最终功能验证和发货前，会经过超声波清洗并重新喷涂符合 IPC-CC-830 标准的保形涂层。

工业应用案例研究

在台湾新竹一家半导体封装工厂的高需求生产期间，一台主传输逻辑控制器出现突发内部电源轨跳闸和 I/O 总线通信中断，导致自动化硅晶圆处理线停产。此次意外停机造成每天超过 18 万欧元的运营瓶颈损失。

在收到紧急调度请求后，北京众平科技立即启动了快速接收和诊断协议。高级硬件工程师定位到内部 3.3V 电源平面上存在短路的多层陶瓷电容器(MLCC)，以及因外部电压尖峰导致的损坏的高速光耦合器阵列。技术团队更换了故障的贴片(SMD)组件，修复了受损的铜线，并重新喷涂了保护绝缘层，而未更改内部程序内存。维修后的组件经过全面测试并送回工厂，在 48 小时内恢复了完整的晶圆线自动化运行。

常见问题解答 (FAQ)

问 1：如果 PLC 板卡的数字输入端遭受严重的过压尖峰，还可以维修吗？

答：可以，数字输入端的过压损坏通常局限于前端光耦合器、TVS 二极管和输入电阻网络。更换这些牺牲性的表面贴装保护组件可恢复完整的通道功能，而不会影响主 CPU 核心。

问 2：紧急 PLC 板卡维修的典型周转时间是多少？

答：标准的组件级维修可在 48 到 72 小时内完成。由北京众平科技管理的优先级紧急服务项目，可在 24 小时内为关键生产设施完成诊断隔离、贴片(SMD)更换和热老化测试。

问 3：维修费用与购买全新的 PLC 控制器相比如何？

答：组件级板卡维修的费用通常为新设备价格的 20% 到 40%。总定价取决于电路复杂程度、铜线损坏程度及所需的贴片(SMD) IC；详细报价将在北京众平科技进行诊断评估后提供。

问 4：维修后的工业 PLC 板卡提供什么保修保护？

答：维修后的控制器提供 12 个月的标准运行保修，涵盖所有更换的电子组件及相关的电路修复工作。这保证了维修后的硬件在正常的工业工作条件下符合原始运行参数。

问 5：是否可以维修已被原制造商停产的老旧 PLC 板卡？

答：可以，板级维修通常是维护 OEM 不再支持的老旧硬件的主要方法。专业技术设施拥有大量的过时 IC 库存和定制测试夹具，以修复成熟的控制板，从而避免昂贵的系统重新工程设计。
