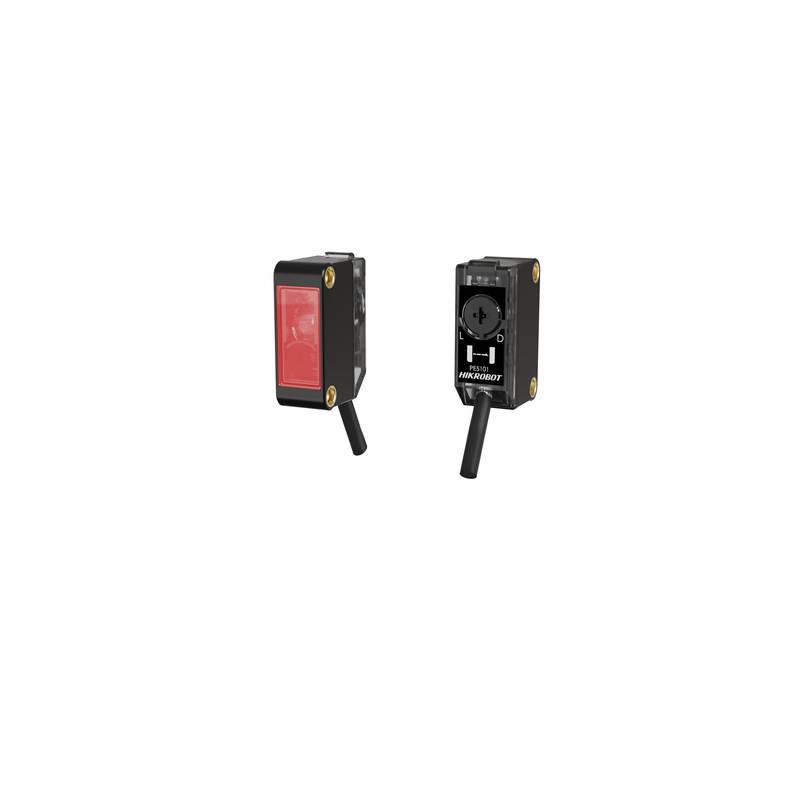

HIKROBOT MV-PE5101光束式光电传感器

HIKROBOT MV-PE5101是一款高性能的穿透光束光电传感器，专为强大的工业自动化应用而设计。这种光电传感器利用先进的光学技术提供精确的检测能力，使其成为质量控制和材料处理过程的重要组成部分。凭借其可靠的穿透光束设计，即使在具有挑战性的环境中也能确保精确的物体感应。

性能规格：

型号：MV-PE5101

类型：穿透光束光电传感器（10米范围，红光，NPN输出）

感应距离：15米

标准检测对象：直径为φ15mm或更大的不透明物体

输出模式：NPN-NO/NC（可选择暗开/亮开）

光源：红光660 nm

响应时间：≤500µs

重复性（垂直于传感轴）：≤0.5mm

电气特性：

电源电压：DC12~24V±10%，纹波（p-p）低于10%

剩余电压：≤2 V

工作电流：≤20mA

负载电流：≤100mA

电路保护：反向连接保护、过电流保护、过电压保护

绝缘电阻：≥20 MΩ（电源接线端子与外壳之间）

耐压：1000V AC 1分钟（电源连接端子和外壳之间）

结构细节：

尺寸：20毫米×12毫米×32.3毫米

重量：发射器：约45g（含引线）；接收器：约45g（包括引线）

工作温度：-25~55°C

储存温度：-30~70°C

工作湿度：35~85%RH

环境光抗扰度：阳光：lt；10000勒克斯=“”gt；
IP防护等级：IP67

材料：外壳：塑料PC；镜头：亚克力

指示灯：操作指示灯：橙色（接收器）；稳定性指示器：绿色（接收器）；电源指示灯：橙色（发射器）

连接类型：引线式（标准2米电缆）

抗振性：10~500 Hz，上下方向振幅为1.5 mm（峰对峰），在X、Y和Z轴上各持续2小时。

抗冲击性：500 m/s²，X、Y和Z轴各3次。

认证：RoHS

HIKROBOT MV-PE5101在需要远距离精确检测的应用中表现出色。其坚固的IP67等级可确保在多尘或潮湿的工业环境中可靠运行，这在汽车制造和食品饮料加工等行业很常见。NPN输出具有可选的暗开/亮开模式，为集成到各种控制系统中提供了灵活性。

操作逻辑与价值主张

MV-PE5101通过从发射器发射红光束并检测其被接收器中断或接收来工作。与漫反射传感器不同，这种穿透光束配置提供了对物体颜色或表面光洁度的高度精度和免疫力。该传感器的快速响应时间≤500µs对于高速生产线至关重要，可以防止瓶颈并确保无缝运行。其≤0.5 mm的重复性保证了随时间推移性能的一致性，减少了频繁重新校准的需要，并最大限度地减少了生产误差。

在工业自动化的背景下，这种光电传感器对效率和精度做出了重大贡献。例如，在汽车装配线上，MV-PE5101可用于部件的精确定位验证，或在关键装配步骤之前检测零件的存在。这确保了生产的每个阶段都符合严格的质量标准。同样，在食品包装中，它可以可靠地检测瓶子上是否有盖子或包装上是否有密封件，防止有缺陷的产品到达消费者手中，维护品牌完整性。该传感器的耐用塑料PC外壳和丙烯酸透镜旨在承受工业环境的严酷考验。

集成和应用场景

MV-PE5101的紧凑尺寸（20毫米×12毫米×32.3毫米）便于在空间受限的区域安装。直接的引线连接（标准2米）简化了安装和维护，减少了集成时间和相关成本。通过接线配置在NPN-NO（常开）和NPN-NC（常闭）模式之间切换的能力提供了对不同控制逻辑要求的适应性。这种双重功能简化了系统设计，减少了对多种传感器类型的需求。

该型号是HIKROBOT光电传感器系列的一部分，旨在满足各种工业需求。该系列中其他值得注意的型号包括MV-PE5101-P、MV-PE5112、MV-PE4112-P、MV-PD5301、MV-PE5 301-P、MV-PC5502、MV-PD5502-P、MV-PD5051、MV-PD501-P、MV-PS5602-P、MVA-602、MV-PE603-P、MV-PrE603、MV-PD5715、MV-PE5801和MV-PE5801-P。每种型号都提供特定的传感范围、输出类型或为不同应用量身定制的功能，为任何自动化挑战提供全面的解决方案组合。

最优选择的考虑因素

MV-PE5101是要求高达15米的可靠物体检测的应用的理想选择，特别是在一致性能至关重要的情况下。其优势在于检测不透明物体，以及由于其IP67等级和宽工作温度范围而存在灰尘、水分或极端温度的环境。然而，对于需要检测透明物体或传感距离明显超过15米的应用，HIKROBOT范围内的替代型号，如具有专用透镜或更长传感能力的型号，可能更合适。

常见问题解答部分

Q： HIKROBOT MV-PE5101是否与标准PLC输入兼容？

A： 是的，MV-PE5101具有NPN输出，与大多数标准PLC数字输入兼容，可灵活集成到现有的自动化系统中。

Q： MV-PE5101在高环境光的环境中表现如何？

A： 该传感器设计具有对环境光的抗扰性，对阳光有特定的额定值（lt；10000 lux=“”gt；
问：MV-PE5101中的穿透光束设计的主要优点是什么？

A： 与漫反射传感器相比，穿透光束设计提供了更高的检测可靠性和更长的传感距离，使其不易受到物体表面特性变化的影响。

Q： MV-PE5101可以检测非常小的物体吗？

A： 标准检测对象指定为φ15mm或更大。为了检测明显较小的物体，有必要仔细考虑对准和传感器的分辨率限制，或者可能需要其他专用传感器。

Q： 可选择的NPN-NO/NC输出模式有什么好处？

A： 可选择的输出模式允许传感器轻松配置为常开（接收到光时输出有效）或常闭（光中断时输出无效）逻辑，简化了接线和控制系统设计。

Q： 在工业应用中，IP67等级对MV-PE5101有何益处？

A： IP67等级意味着该传感器防尘，可在1米深的水中浸泡30分钟，使其适用于许多制造设施中的恶劣和冲洗环境。

Q： MV-PE5101通常需要什么维护？

A： 建议对发射器和接收器透镜进行常规清洁，以确保最佳性能。该传感器坚固的结构和保护功能最大限度地减少了频繁维护的需要。
