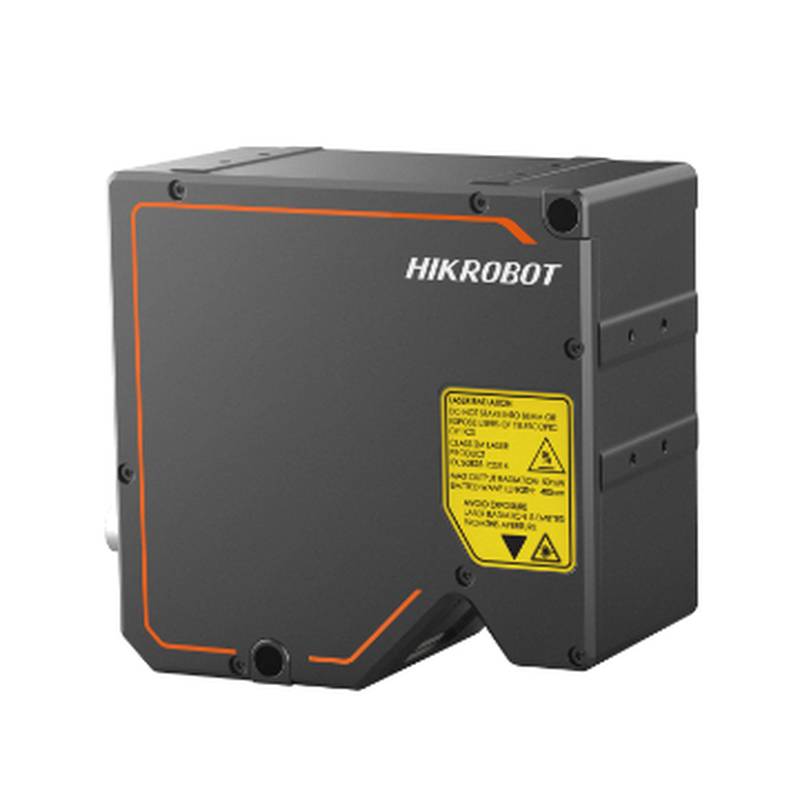

HIKROBOT MV-DP4020-01P蓝色激光3D扫描仪；轮廓仪

HIKROBOT MV-DP4020-01P是一款专为工业自动化设计的高精度3D激光扫描仪和轮廓仪，利用先进的蓝色激光技术提供卓越的尺寸测量细节。这种精密的设备专为在要求苛刻的应用中脱颖而出而设计，为质量检测、计量和自动化装配提供了强大的解决方案。它作为蓝色激光3d扫描仪的功能使其能够以极高的精度捕获复杂的表面数据，使其成为寻求可靠和高性能视觉解决方案的工程师和采购专家的宝贵工具。此外，其作为激光轮廓仪的功能允许进行精确的横截面分析，这对于识别偏差和确保产品完整性至关重要。

关键规格：

型号：MV-DP4020-01P产品名称：3D激光轮廓传感器单轮廓点：4080参考距离：22.6 mm Z轴测量范围：5.2 mm X轴测量距离：13.5 mm（近端），14 mm（参考距离），14.5 mm（远端）Z轴分辨率：0.41~0.58μm Z轴重复性：0.15μm（在光学平台上用标准量块测试）Z轴线性（MR的±%）：0.01轮廓数据间隔：3.3~3.9μm扫描帧率：2.5 KHz（在最大测量范围内），高达49 KHz（在ROI模式下）数据输出类型：轮廓数据、深度图、强度图触发模式：软件触发、硬件触发（差分编码器触发）激光波长：405nm激光安全等级：3B级数据接口：千兆以太网（1000Mbit/s），兼容快速以太网（100Mbit/s）数字I/O：12针M12连接器用于电源和I/O，3路差分信号输入（线路0/3/6），1路差分信号输出（线路1），单向RS-232电源：24 VDC典型功耗：20.6 W@24 VDC尺寸：129 mm×125 mm×69 mm重量：约1330 g IP等级：IP67工作温度：0~45°C存储温度：-30~80°C湿度：20%~85%RH非冷凝软件：3DMVS（V3.1.0及以上）/VM3D/其他第三方软件操作系统：Windows 7/10/11 32/64位（8GB RAM，i5处理器）

MV-DP4020-01P以其先进的蓝色激光技术脱颖而出，与红色激光相比，该技术在数据质量和无需大量表面处理即可扫描金属和闪亮物体等具有挑战性的表面方面具有卓越的性能。大量的单轮廓点（4080）和精细的轮廓数据间隔（3.3~3.9μm）允许捕获极其详细的几何信息，这对高精度制造和检测任务至关重要。该传感器令人印象深刻的Z轴分辨率（低至0.41μm）和可重复性（0.15μm）突显了其在必须检测和量化微小偏差的计量应用中的能力。此外，其灵活的扫描帧率在ROI模式下高达49 KHz，即使对于快速移动的生产线也能确保高效的数据采集。

该激光轮廓仪专为工业环境中的稳健集成而设计。其IP67等级提供了出色的防尘和防水保护，使其适合在工厂环境中经常遇到的恶劣条件下部署。千兆以太网接口确保高速数据传输，最大限度地减少检测过程中的瓶颈，并支持实时分析。包括差分编码器触发在内的多功能触发模式允许与机器运动无缝同步，这对于自动化生产线上的精确3D重建和测量至关重要。与3DMVS、VM3D和其他第三方解决方案的全面软件兼容性增强了其适应性，并简化了与现有视觉系统的集成。

HIKROBOT MV-DP4020-01P广泛应用于要求最高尺寸精度和表面完整性的行业。它的功能在汽车行业特别有益，可以检查发动机零件、传动系统和车身面板等关键部件，确保严格遵守公差。在电子制造中，它可用于精确测量焊膏沉积、连接器对准和元件放置，有助于提高产量和减少缺陷。制药和医疗器械行业也受益于其检查药物输送系统、手术器械和微流体设备的准确性，即使是亚微米偏差也会产生重大后果。

HIKROBOT产品线提供了一系列解决方案，以满足不同的工业检测需求。虽然MV-DP4020-01P在高分辨率剖面分析方面表现出色，但该系列中的其他型号在测量范围和速度方面存在差异。对于需要更宽扫描范围的应用，MV-DP4060-01P、MV-DP4090-01P和MV-DP4180-01P等型号提供了扩展的X轴测量范围。对于专门的计量任务，MIS-DP3600-10H、MIS-DP3850-01P、MIS-DP3 600-10P、MV-DPB000-470-01P、MV-D PB000-470-10V2和MV-H3D580-03H提供了独特的功能。此外，MV-DGDP4024-01P、MV-DPS600-GF-D、MV-DPS 600S-GF、OS-DP6120-01P、OS-DP6210-01P V2.0、MV-HDLP2320-01PH V2.0、MV-HDLP2340-01PH 2.0、MV-HDL P3320-01PH V2.0和MV-HDLP3340-01PH 2.0等型号可满足广泛的工业视觉和测量要求。

常见工业场景和价值主张：

汽车装配线：MV-DP4020-01P对于验证关键汽车部件的精确装配至关重要。通过捕获高分辨率的3D数据，它确保了密封件、垫片和安装支架等零件的正确定位和尺寸，从而提高了车辆质量，减少了返工，提高了安全性。它以高帧率进行扫描的能力支持了现代汽车生产的快速发展，有助于提高吞吐量。电子制造质量控制：在印刷电路板（PCB）和电子元件的生产中，扫描仪的精度对于检查焊点质量、元件放置精度和平整度测量至关重要。这有助于提高器件可靠性，减少制造缺陷，并通过检测可能导致功能故障的微小偏差来优化生产良率。医疗器械制造：MV-DP4020-01P的卓越精度和可重复性满足了医疗器械行业的严格要求。它可用于验证微型植入物、导管和药物输送系统的尺寸完整性，确保患者安全和监管合规性。提供详细的3D轮廓数据的能力有助于验证生物相容性设备所需的复杂几何形状和表面光洁度。通用工业计量：除了特定行业外，这款蓝色激光三维扫描仪还是跨行业各种计量任务的通用工具。它能够对制造的零件进行精确的尺寸分析、工具验证和质量保证检查，通过早期检测制造错误，有助于整体工艺优化、减少材料浪费和节省成本。

选择建议：

HIKROBOT MV-DP4020-01P非常适合需要亚微米级Z轴精度和详细3D轮廓重建的应用，特别是在处理具有挑战性的材料或复杂几何形状时。它是汽车、电子和医疗器械等行业精密计量、自动光学检测（AOI）和高精度尺寸验证的绝佳选择。然而，对于只需要基本形状轮廓或不太关键的尺寸检查的应用，或者需要快速覆盖超大测量区域而不需要极端细节的应用，更简单的2D视觉系统或其他具有不同规格的轮廓仪可能更具成本效益。

常见问题（FAQ）：

Q： 与红色激光扫描仪相比，使用MV-DP4020-01P等蓝色激光3D扫描仪的主要优势是什么？

A： 蓝色激光扫描仪在测量闪亮、黑暗或透明表面时具有更好的性能，因为它们的波长较短，可以减少干扰并提高数据采集质量。

Q： MV-DP4020-01P如何实现0.15μm的高Z轴重复性？

A： 这是通过高分辨率光学元件、精密机械部件、先进的图像处理算法和稳定的操作环境相结合来实现的，并通过标准量块的测试进行了验证。

Q： MV-DP4020-01P是否适用于多尘或潮湿的工业环境？

A： 是的，该传感器具有IP67防护等级，可防止灰尘进入和浸入1米深的水中，使其适用于苛刻的工业条件。

Q： MV-DP4020-01P能否与现有的PLC系统集成以实现自动控制？

A： 是的，该传感器具有12针M12连接器，具有数字I/O功能，包括差分信号输入和输出，以及RS-232接口，便于与PLC和其他控制系统集成。

Q： 在汽车检测应用中使用MV-DP4020-01P的典型好处是什么？

A： 它通过确保部件的精确尺寸精度、减少装配误差、提高产品可靠性以及支持遵守严格的汽车制造标准来加强质量控制。

Q： MV-DP4020-01P是否支持实时数据处理？

A： 是的，凭借其千兆以太网接口和高扫描帧率（在ROI模式下高达49 KHz），它能够提供适合实时检查和分析的高速数据。

Q： 运行随附软件需要哪些操作系统要求？

A： 该软件与Windows 7/10/11（32/64位版本）兼容，需要至少8GB的RAM和英特尔i5处理器或同等处理器。

Q： 激光安全分类（3B类）如何影响其使用？

A： 3B类激光器需要采取适当的安全预防措施，例如避免眼睛直接暴露在光束中，并确保在操作过程中进行适当的封闭或防护，以防止潜在的眼睛伤害。
