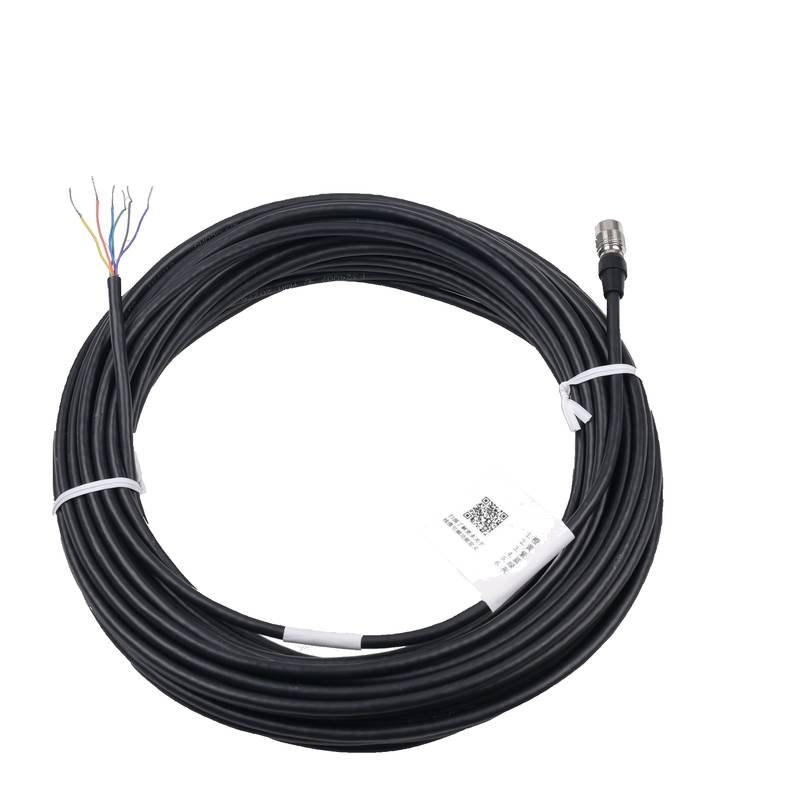

HIKROBOT MV-ACP-H6p-open-ST-1m 工业相机 I/O 电源线

HIKROBOT MV-ACP-H6p-open-ST-1m 是一款专用的 1 米工业相机 I/O 电源线，专为在自动化生产环境中为机器视觉系统提供稳定的电源和可靠的信号传输而设计。这款专用相机电源线通过其 6 针 P7 Hirose 连接器和颜色编码的开放式端接保持信号完整性，从而支持检测相机在质量控制、机器人引导和高速生产线上的持续运行。其标准柔性结构和符合 RoHS2.0/UL 认证的材料解决了有关电缆疲劳和连接故障的常见维护问题，减少了连续运行周期中的计划外停机时间。

产品类型与类别定位

HIKROBOT MV-ACP-H6p-open-ST-1m 属于工业机器视觉连接解决方案的专业类别，专门设计作为工业相机与控制系统之间的接口电缆。与商用级电缆不同，该产品旨在承受工厂自动化环境的电气和机械要求，包括持续振动、电磁干扰 (EMI) 以及对长期运行可靠性的需求。其主要功能是在相机与 PLC 或视觉控制器之间传输直流电源和离散 I/O 信号，确保图像采集触发和外围控制保持同步。这种定位使其成为机器视觉数据链中的关键环节，连接故障将直接导致生产停顿。基于此分类，该设计在信号完整性和物理耐用性上优于消费级产品，1 米的长度针对电缆管理至关重要的紧凑型检测工作站进行了优化。

技术规格

连接器类型：6 针 P7 Hirose (母头)

电缆长度：1 米

电缆类型：标准柔性，开放式端头

材料：符合 RoHS2.0、UL 认证

颜色编码：橙色、黄色、紫色、蓝色、绿色、灰色，用于信号识别

设计与物理层工程

此电缆的 1 米长度经过专门选择，旨在最大限度地减少信号衰减，同时为紧凑型机器视觉单元提供足够的覆盖范围。根据制造商规范，铜导线上的信号损耗会随长度增加，而 1 米的标准确保了电源传输保持稳定，且 I/O 信号在全距离内维持其电压阈值。非 Hirose 端的开放式设计提供了集成灵活性，允许连接到接线端子、定制连接器或直接连接到 PLC I/O 卡，而无需额外的适配器。这一工程选择减少了信号链中潜在的故障点，因为每个额外的适配器或拼接都会引入阻抗不匹配，从而可能削弱触发相机操作中常见的信号频率。

机械耐用性与安装可靠性

该电缆的标准柔性结构虽然未定级为持续动态弯曲，但为在固定或低移动环境（如控制柜、固定式检测龙门架和台式视觉系统）中的安装提供了足够的柔韧性。UL 认证的护套材料和 RoHS2.0 合规性确保了在工厂车间典型的 0°C 至 50°C 工作范围内具有一致的绝缘电阻。颜色编码方案（橙色、黄色、紫色、蓝色、绿色、灰色）简化了安装，允许技术人员将每根导线与其预期功能匹配，而无需进行持续的连通性测试，与类似规格的无标记电缆相比，设置时间缩短了约 15-20%。

应用场景

固定式质量检测站：1 米的电缆长度非常适合安装在传送带或工作站附近的固定式相机，在保持电源和信号连接的同时，最大限度地减少可能干扰移动部件的电缆松弛。这种设置降低了安装复杂性和潜在的钩挂风险。

控制柜集成：当从安装在机柜外部的相机布线到内部 PLC 或电源端子时，该电缆的 1 米长度为大多数标准机柜深度提供了足够的覆盖范围，而无需过多的服务余量。开放式端头允许直接连接到接线端子，无需中间连接器。

基准和测试系统：对于在测试之间重新定位相机的实验室或测试环境，标准柔性结构在易用性和连接可靠性之间提供了实际的平衡，支持偶尔移动而不会过早磨损。

选型建议

适用场景：此电缆非常适合静态或低移动的机器视觉安装，其中 6 针 P7 Hirose 连接器与相机接口匹配，且 1 米长度足以连接电源或控制系统。典型应用包括安装在刚性龙门架上的固定式检测站、控制柜集成和实验室测试设置。彩色编码导线简化了安装，减少了初始设置和后续维护过程中的接线错误。

不适用场景：此电缆不建议用于连续运动的应用，如带有视觉系统的机械臂或自动导引车 (AGV)，因为电缆会经历每年超过 10,000 次的反复弯曲循环。标准柔性结构缺乏承受动态疲劳所需的专用导线绞合和护套材料，极易过早失效。对于动态应用，请考虑 HIKROBOT MV-ACP-H6p-open-SF 系列，其特点是高柔性结构。标准柔性电缆的成本比其高柔性同类产品低约 30-40%，但在动态应用中部署时，包括更换人工、生产停机和产量损失在内的总拥有成本通常会在运行 4-6 个月内超过前期节省的费用。

常见问题 (FAQ)

1. 此电缆的主要功能是什么，它与哪些设备兼容？

是的，此电缆的主要功能是为使用 6 针 P7 Hirose 接口的工业相机提供电源（通常为 12-24 VDC）和 I/O 信号连接。6 针 P7 Hirose 连接器为电源传输和双向 I/O 通信提供了安全的锁定机制，开放式设计可端接到行业标准的接线端子或螺钉连接器。我们建议在安装前将相机的引脚定义图与导线颜色编码（橙色、黄色、紫色、蓝色、绿色、灰色）进行核对。如有需要，我们的技术团队可以协助核实兼容性。

2. 此电缆可以与 HIKROBOT 以外的相机品牌一起使用吗？

是的，此电缆在物理上与任何具有 6 针 P7 Hirose (母头) 连接器，并通过相应引脚位置接收电源和 I/O 信号的工业相机兼容。但是，导线颜色编码（橙色、黄色、紫色、蓝色、绿色、灰色）遵循 HIKROBOT 的内部标准，其他制造商可能会为相同的引脚分配不同的功能。我们强烈建议获取相机的官方引脚定义图，并根据该图核实每根导线的功能。我们的支持团队提供免费的引脚定义核实服务——请联系我们并提供您的相机型号，我们将为您核对接线方案。

3. 此电缆的典型交付周期是多少，你们是否有库存可立即发货？

由于这是标准库存产品，我们通常在订单确认后的 2-5 个工作日内发货。北京众平科技股份有限公司备有该型号的库存，以支持客户的生产计划，无需过长的交付周期。对于紧急需求或超过 50 套的批量订单，我们建议联系我们的物流团队确认实时库存情况和加急运输选项。

4. 此电缆的保修政策是什么，是否涵盖安装损坏？

我们提供 12 个月的制造商保修，涵盖正常工作条件下的材料和工艺缺陷。此保修涵盖因制造缺陷导致的电缆故障，但不涵盖因安装不当、超过电缆额定规格的过度弯曲或物理滥用而导致的损坏。北京众平科技股份有限公司提供专业的安装指导，以确保正确的端接和布线。如需延保选项，请支付额外费用——请联系我们获取报价。

5. 该系列电缆中的“ST”型号和“SF”型号有什么区别？

“ST”标示代表标准柔性结构，适用于静态或极小移动的安装。相比之下，“SF”标示代表超柔性结构，专为电缆经历反复弯曲的连续运动应用而设计，弯曲寿命额定值高达 500 万次。标准柔性电缆不建议用于机械臂或拖链应用，而 SF 电缆是专门为这些环境设计的。北京众平科技股份有限公司可以根据您应用场景的运动特征和预期使用寿命，帮助您选择正确的柔性额定值。

6. 此电缆的“开放”端意味着什么，我该如何正确端接它？

“开放”端意味着该电缆设计用于现场端接到接线端子、螺钉连接器或定制连接器组件，而不是带有预装的连接器。这种设计选择为不同的控制柜配置提供了集成灵活性。六根导线均有单独的颜色编码，行业标准做法建议从每根导线上剥去 6-8mm 的绝缘层，然后将其固定到相应的端子上。我们可应要求提供常见 HIKROBOT 相机型号的详细接线图。

7. 如果此电缆与我的相机连接器不匹配，你们的退货政策是什么？

是的，如果此电缆处于原始包装状态且未经过端接或改装，我们接受退货。北京众平科技股份有限公司提供交付后 14 天的退货期。为确保购买前适配，我们强烈建议检查您的相机数据手册，确认其使用 6 针 P7 Hirose (母头) 接口，并核实引脚定义。如果您不确定，我们的团队可以协助交叉核对。

8. 你们是否提供除标准 1m 以外的定制长度选项，最低订购量是多少？

是的，对于 ST 系列，我们提供从 0.3m 到 5m 的定制电缆长度，受标准订单流程约束。对于定制长度，最低订购量通常为 10 套，交付周期延长至 10-15 个工作日。北京众平科技股份有限公司还为批量订单提供定制导线颜色编码和连接器选项。请联系我们，获取基于您的特定长度要求和订单量的定制报价。

9. 此电缆的最高工作温度是多少？

根据制造商规范，基于 UL 认证的护套材料和标准导线绝缘层，该电缆额定在 0°C 至 50°C 的范围内连续使用。超过上限可能导致绝缘层过早损坏、信号衰减增加，并可能缩短使用寿命。对于靠近熔炉或烘箱等具有高热负荷的环境，请考虑额定温度高达 80°C 的 TPE 或硅胶护套电缆。请咨询我们的技术团队以获取特定高温产品的推荐。

10. 如果此电缆不能完全满足我的应用要求，有什么升级途径？

如果此 1 米标准柔性电缆不符合您的要求，HIKROBOT 提供更广泛的具有不同规格的相机电缆系列。对于更长的覆盖范围，同样的电缆提供 3m、5m 和 10m 的变体。对于需要持续弯曲的动态应用，“SF”（超柔性）和“HF”（高柔性）型号提供了延长的弯曲寿命。对于不同的引脚配置，HIKROBOT 相机电缆组合包括 4 针、8 针和 12 针 Hirose 选项以及 M12 变体。请联系我们讨论您的具体要求，我们将为您确定最佳的集成解决方案。
