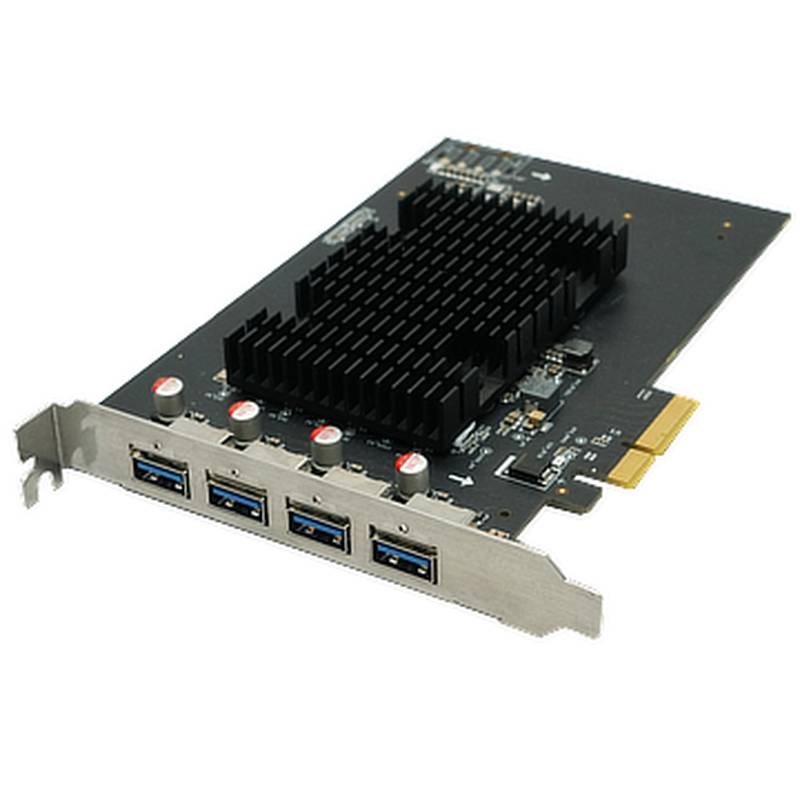

HIKROBOT MV-GU2104 4端口网卡 机器视觉帧采集卡

HIKROBOT MV-GU2104 是一款高性能机器视觉图像采集卡，专为工业自动化设计，采用 PCI-Express Gen2 x4 总线接口，可提供 1720 MB/s 的峰值传输带宽和 1600 MB/s 的持续传输带宽。这款坚固的图像采集卡可通过高效地同时捕获和传输多达四台 USB 3.0 工业相机的数据，在要求严苛的机器视觉应用中表现出色。它支持高达 5 Gbps 的最大相机接口速率（实际速率为 2.9 Gbps），确保流畅、高吞吐量的数据采集，是复杂工业检测和监控任务的理想解决方案。MV-GU2104 作为 MV-GU2100 系列的关键组件，提供四个流通道，支持并行数据处理并提高整体系统效率。

产品规格：

型号：MV-GU2104 主机接口：PCI-E Gen2 x4 主机接口性能：1720 MB/s（峰值传输带宽），1600 MB/s（持续传输带宽） 相机接口标准：USB 3.0 连接器：USB 3.0 Type-A 插座，母头 电源输出（每通道）：最大 4.5 W @ 5 VDC 支持相机类型：USB 接口工业相机 支持最大相机数量：4 相机接口速率：最大 5 Gbps（实际 2.9 Gbps） 流通道：4 像素格式支持：Mono 8/10/10p/12/12p, Bayer 8/10/10p/12/12p, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8 典型功耗：6 W（不含 USB 功耗），24 W（含 USB 功耗） 尺寸：181 mm × 126.3 mm × 21.6 mm 重量：160 g 工作温度：0 ~ 60°C 存储温度：-20 ~ 85°C 湿度：10% ~ 95% RH（无冷凝） 操作系统：Windows 7/10, Linux 认证：CE, FCC, RoHS

HIKROBOT MV-GU2104 图像采集卡在设计上注重可靠性和性能，这对于精度和连续运行至关重要的工业机器视觉应用至关重要。通过 PCI-E Gen2 x4 接口提供高带宽的能力，确保即使是高分辨率和高帧率的相机也能集成而不会成为瓶颈。四端口网卡设计，特别支持 USB 3.0 相机，简化了系统集成，并与某些应用的传统 GigE 或 Camera Link 解决方案相比，减少了布线复杂性。每个 USB 3.0 端口最多可提供 4.5 W 的功率，可能减少许多相机对外部电源的需求。支持的像素格式种类繁多，包括单色、Bayer、YUV、RGB 和 BGR，为各种成像算法和处理需求提供了极大的灵活性，从简单的缺陷检测到复杂的三维重建或颜色分析。

在严苛的工业环境中，MV-GU2104 强大的电气和结构特性是其长寿命和稳定性能的关键。工作温度范围为 0 至 60°C，湿度水平高达 95% RH（无冷凝），能够承受典型的工厂条件。该设备尺寸（181 mm × 126.3 mm × 21.6 mm）和重量（160 g）便于轻松集成到标准的工业机箱和控制柜中。与 Windows 7/10 和 Linux 等主要操作系统兼容，确保了广泛的软件支持，并能更轻松地集成到现有的自动化平台中。CE、FCC 和 RoHS 认证表明其符合国际安全和环境标准，为系统集成商和最终用户提供了保障。

HIKROBOT MV-GU2100 系列（包括 MV-GU2104）提供了可扩展的机器视觉解决方案。对于需要更高带宽或不同连接选项的应用，MV-GU2204 和 MV-GU2204L 型号在同一产品系列中提供了其他配置，使工程师能够为其特定项目需求选择最合适的硬件。这种分层方法确保 HIKROBOT 能够满足从入门级检测到高度复杂的自动化系统的各种机器视觉挑战。

工业场景与价值主张：

HIKROBOT MV-GU2104 四端口网卡特别适合多种大批量工业场景，在效率和精度方面带来切实的效益。

在汽车制造和装配线上，MV-GU2104 可为多台高分辨率相机提供支持，用于执行精确的零部件检测、焊缝质量验证和复杂的装配引导等任务。通过同时捕获四台相机的数据，它显著提高了检测吞吐量，缩短了生产周期，并确保车辆的每个关键点都能得到准确评估。这有助于提高产品质量并减少返工。

对于食品和饮料包装行业，该图像采集卡在高速度质量控制中发挥着至关重要的作用。它可以支持相机用于检测异物、验证灌装量、检查生产线上高速运行的密封完整性和检查标签的准确性。高效处理高带宽数据的能力确保即使是细微的缺陷也能被识别，从而维护品牌形象并符合严格的安全法规。这直接有助于提高运营效率并减少产品损耗或召回。

在电子制造和测试中，MV-GU2104 可促进对印刷电路板（PCB）和电子元件的详细检测。可以同步多台相机来检测复杂组件的焊接缺陷、元件放置精度和表面异常。高数据传输速率确保了精细间距元件检测所需的详细图像能够无延迟地捕获，从而提高产量和电子设备的可靠性。

此外，在制药和医疗器械制造中，MV-GU2104 在确保产品安全和合规性方面发挥着关键作用。它可以用于检测片剂的缺陷、验证药品的正确包装和标签，以及确保医疗器械组件的无菌性和完整性。图像采集卡的高精度和可靠性有助于加强对这些关键流程的控制，最大限度地降低风险并确保患者安全。

选型指南：

对于需要同时连接多达四台 USB 3.0 工业相机并进行高速数据采集的应用，HIKROBOT MV-GU2104 是一个绝佳的选择。其 PCI-E Gen2 x4 接口非常适合数据吞吐量要求高的系统，例如配备高分辨率传感器或高帧率相机的系统。特别推荐用于集成多相机检测设置，单个板卡即可管理所有相机馈送，从而简化系统架构并降低成本。

但是，对于仅需要一两台相机的系统，此型号可能不是最佳选择，因为较低端口数或较低带宽的解决方案可能就足够了。此外，如果应用需要 USB 3.0 以外的相机接口（例如，GigE Vision、CoaXPress、Camera Link），则需要使用其他图像采集卡或网络接口卡。对于需要超出 PCI-E Gen2 x4 接口持续 1600 MB/s 带宽的应用，可能需要考虑 PCI-E Gen3 或 Gen4 解决方案。

---

机器视觉图像采集卡常见问题解答：

问：为新项目大量订购 HIKROBOT MV-GU2104 的典型交货周期是多久？

答：项目交货周期可能因当前需求和具体订单配置而异。有关您项目的准确项目定价和实时库存状态，我们建议直接联系我们的销售团队。

问：能否提供有关 HIKROBOT MV-GU2104 与现有视觉系统和软件集成兼容性检查的详细信息？

答：我们的技术专家可与您现有的视觉系统和软件进行全面的兼容性检查。这可确保无缝集成和最佳性能。请联系我们的销售代表安排咨询。

问：有哪些选项可用于 HIKROBOT MV-GU2104 的固件可升级性，以确保长期运行效率？

答：固件更新是我们致力于持续产品支持和性能提升的一部分。我们的支持团队可提供有关固件可升级性和获取更新流程的信息。

问：对于国际采购，通常会随 HIKROBOT MV-GU2104 图像采集卡订单提供哪些海关清关文件？

答：我们提供全面的海关清关文件，以促进顺畅的国际运输。具体要求可与我们的物流部门讨论，以确保您的订单包含所有必需的文件。

问：在评估选项时，是否有停产的 HIKROBOT MV-GU2104 替代品是潜在客户应该了解的？

答：随着我们不断创新，我们努力就产品生命周期提供清晰的指导。我们的销售团队可以告知您任何相关的停产替代品，并推荐最合适的当前一代产品，如 MV-GU2104。

问：众平科技 (Zhongping Technology) 如何确保其工业自动化组件（如 MV-GU2104）供应链的可靠性和可信度？

答：众平科技 (Zhongping Technology) 实施严格的供应商资质审查流程和质量控制措施，以确保我们供应链的可靠性和可信度。我们的承诺是提供真正的高品质产品，并提供强大的服务支持。

问：如何为工业自动化项目的 HIKROBOT MV-GU2104 批量采购申请报价？

答：如需申请报价，请通过我们的网站提交询价，或直接联系我们的销售部门并提供您的具体要求。我们能够处理大量订单的项目定价请求。

问：众平科技 (Zhongping Technology) 如何处理可能影响 HIKROBOT MV-GU2104 等组件交货时间的潜在供应链中断？

答：众平科技 (Zhongping Technology) 主动管理其供应链以减轻中断。我们与制造商保持密切关系，并经常持有战略库存。有关最新的交货时间信息，建议直接咨询我们的销售团队。

问：在将 HIKROBOT MV-GU2104 集成到复杂的机器视觉系统时，工程师可以获得什么级别的技术支持？

答：我们提供全面的技术支持，包括数据表、应用笔记以及我们经验丰富的工程师的直接协助。我们的目标是从头到尾支持您的集成过程。

问：客户如何验证通过众平科技 (Zhongping Technology) 购买的 HIKROBOT MV-GU2104 单元的真实性和保修状态？

答：通过众平科技 (Zhongping Technology) 购买的所有产品均保证为正品，并附有制造商的保修。我们可以根据要求提供文件和验证，以确保产品的状态。
