HIKROBOT MV-ACG-M12X8M-RJ45-SF-30m 高柔性 M12 X-Coded 工业以太网电缆

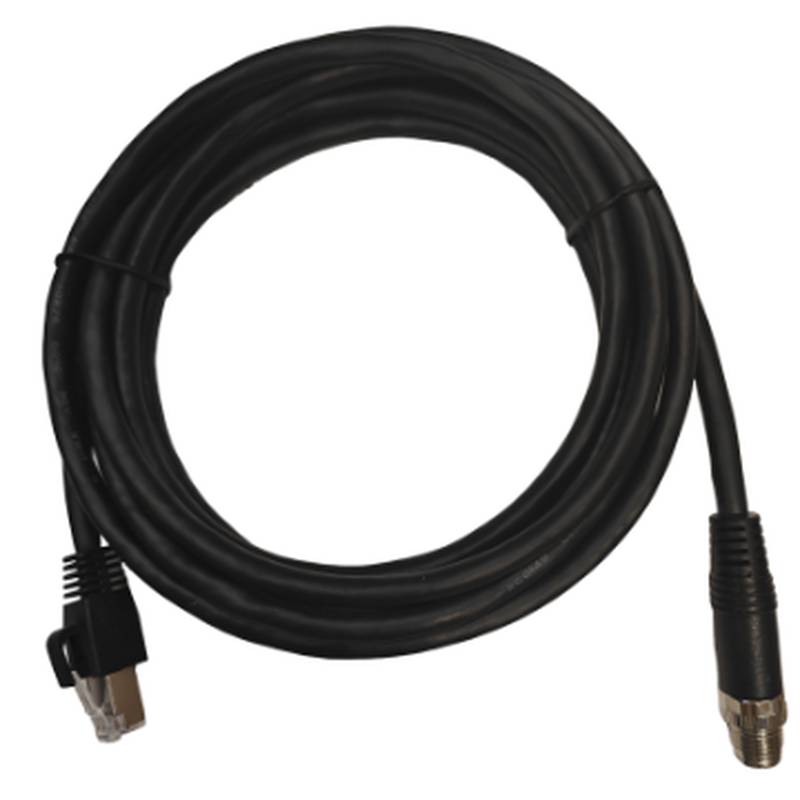

HIKROBOT MV-ACG-M12X8M-RJ45-SF-30m 是一款 30 米长的高柔性工业以太网电缆，采用 M12 X-coded 转 RJ45 连接方式，专为在连续运动的自动化环境中实现可靠的 10 Gbps 数据传输而设计。该电缆通过其 TPE 外护套和双屏蔽结构，在保持 30 米长度内信号完整性的同时，可承受高达 2000 万次的弯曲循环，从而支持高带宽机器视觉和控制网络应用。其具备 IP67 防护等级的 M12 连接器可确保强大的防尘防水性能，有效解决了机器人工作站、自动导引车系统 (AGV) 以及工厂自动化网络中，标准以太网电缆因机械疲劳和环境暴露而过早失效的关键连接挑战。

产品类型与类别定位

HIKROBOT MV-ACG-M12X8M-RJ45-SF-30m 电缆被归类为 6a 类 (Category 6a) 工业以太网电缆，专为动态条件下的高速数据传输而设计。在 M12 连接器系列中，X-coding（X型编码）将该产品与 D-coded (100 Mbps) 和 A-coded (传感器/执行器) 变体区分开来，因为它支持 10 Gbps 以太网，并针对工业视觉和控制应用进行了优化。这些电缆作为工业物联网 (IIoT) 和工业 4.0 部署的物理骨干，将相机、激光轮廓仪和智能传感器连接到网络基础设施。与商业以太网电缆不同，M12 X-coded 变体具有坚固的锁定机制和环境密封，可防止因振动导致的断开连接，并防止水分进入，使其成为工厂车间可靠通信的必需品。X-coding 和双屏蔽结构专门解决了现代机器视觉应用对高带宽和低延迟的要求，在这些应用中，数据完整性直接影响过程控制质量。

技术规格

电缆长度：30 m

连接器 A：M12 X-Coded，8 针，公头

连接器 B：RJ45，公头

电缆护套材料：热塑性弹性体 (TPE)

类别等级：6a 类 (Category 6a)

屏蔽：双重屏蔽

柔性：高柔性（额定 2000 万次弯曲循环）

IP 等级：IP67

工作温度范围：-40°C 至 80°C

额定电压（电缆护套）：600 V

阻燃等级：UL CMX

物理层设计与信号完整性

该电缆的 30 米长度旨在支持 6a 类 (Category 6a) 性能，根据制造商数据表，其符合以太网 100 米的标准限制。30 米规格为大型工业环境提供了实用的解决方案，在这些环境中，相机和网络交换机之间存在较大的距离。双重屏蔽（铝箔 + 编织）提供了出色的抗电磁干扰 (EMI) 和串扰保护，这对于在变频驱动器、焊接设备或电力线附近布线时保持信号完整性至关重要。根据制造商规格，TPE 护套在整个电缆长度上保持 100Ω ± 15Ω 的恒定阻抗，确保在电缆的整个使用寿命期间实现可靠的 10 Gbps 数据传输。

环境耐用性与弯曲性能

该电缆的高柔性 TPE 护套专为连续运动应用而设计，在约 7.5 倍电缆直径的规定弯曲半径下，额定承受高达 2000 万次的弯曲循环。与标准 PVC 护套相比，TPE 材料提供了更优异的抗油、抗化学品和抗紫外线性能，使其适用于焊接工作站、机械加工环境和户外跟踪系统。M12 连接器的 IP67 等级确保了完全的防尘保护，并可抵抗深达 1 米、持续 30 分钟的水浸。该电缆在 -40°C 至 80°C 的温度范围内工作，即使在标准 PVC 护套会变硬并开裂的寒冷环境中也能保持机械柔性，且 600V 的护套额定值支持在无需额外导管隔离的情况下与电力电缆并排安装。

应用场景

机器人自动化工作站：凭借 2000 万次弯曲循环的额定值，该电缆专为连接安装在机器人末端执行器上的视觉系统而设计，这些系统在操作过程中会进行持续的重新定位。高柔性结构防止了这些应用中常见的电缆疲劳故障，减少了非计划停机时间和更换成本。

机器视觉网络：6a 类 (Category 6a) 等级和双重屏蔽确保了苛刻环境中高分辨率相机 10 Gbps 数据传输的稳定性，从而为精密质量控制任务实现准确的图像采集。30 米的长度为放置在大型生产线远端的相机提供了充足的覆盖范围。

工业控制网络：IP67 等级的 M12 X-coded 连接器在容易受到灰尘、潮湿和振动影响的恶劣环境中提供了安全的连接，确保了工厂自动化设置中 PLC、传感器和执行器的可靠通信，避免网络中断干扰生产。

远程监控站：30 米的长度和坚固的结构允许在大型工业设施中进行灵活部署，将数据从远程现场设备传输到中央控制室，无需中间交换机或信号中继器。

选型建议

适用场景：该电缆非常适合需要连续运动并结合高速数据传输的应用，例如带有集成视觉系统的机械臂、自动导引车 (AGV) 和旋转分度台。高柔性结构额定 2000 万次弯曲循环，在标准以太网电缆几周内就会失效的动态环境中提供了可靠的使用寿命。根据制造商规格，该电缆在其额定弯曲寿命内保持电气性能。

不适用场景：该电缆不推荐用于高度静态或弯曲半径极小的应用，因为其高柔性结构（成本比标准柔性同类产品高 30-40%）将无法得到充分利用。此外，虽然护套额定电压为 600V，可与电力电缆共同布线，但不适用于超过 80°C 或低于 -40°C 且未降额的应用，也不适用于没有额外机械保护的户外直埋。

对于静态应用，更具成本效益的替代方案是 HIKROBOT MV-ACG-M12X8M-RJ45-ST-30m，它提供相同的 M12 X-coded 转 RJ45 连接，但不具备高柔性特性。高柔性电缆的前期成本比标准柔性版本高 30-40%，但在每年超过 50 万次弯曲循环的应用中（如机器人焊接和高速包装线），高柔性版本通过消除更换人工、减少生产停机时间和最小化因连接故障导致的报废产品，可在 12-18 个月内实现全面的投资回报。

常见问题解答

1. 该电缆支持的最大数据传输速度是多少？它能处理 4K 视频流吗？

是的，根据其 6a 类 (Category 6a) 等级，该电缆支持高达 10 Gbps 的传输速度，为高分辨率工业相机传输 4K 视频流提供了充足的带宽。8 针 M12 X-coded 连接器结合双重屏蔽，减少了电磁干扰，确保了苛刻机器视觉应用（包括检测和基于 AI 的对象识别）的稳定数据吞吐量。为了达到全速，请确保您的网络基础设施支持 6a 类 (Category 6a) 标准，并且安装时电缆弯曲半径未超过规定值，否则可能会影响信号完整性。

2. 该电缆的典型交货周期是多少？你们有现货吗？

我们通常在订单确认后 3-7 个工作日内发出此电缆，因为它是我们库存中的标准常备品。北京众平科技维护有区域库存，以支持客户的生产进度，避免较长的交货周期。对于紧急订单或超过 20 个单位的需求，我们建议联系我们的物流团队确认实时库存情况及加急运输选项。

3. 该电缆的保修政策是什么？是否涵盖弯曲循环疲劳？

我们在正常操作条件下提供 12 个月的制造商保修，涵盖材料和工艺缺陷。此保修专门涵盖因制造缺陷导致的电缆过早失效，包括在额定规格内操作时的弯曲循环疲劳。但是，它不涵盖因安装错误、超出规定弯曲半径或温度范围使用，或物理损坏引起的问题。北京众平科技提供技术文档以确保正确安装。如需延长保修选项，需支付额外费用——请联系我们获取定价。

4. 这种 X-coded M12 电缆与标准 D-coded M12 电缆有什么区别？

X-coded M12 连接器支持 10 Gbps 以太网 (6a 类/Category 6a)，而 D-coded M12 连接器最高支持 100 Mbps (5e 类/Category 5e)。X-coded 变体还提供了更优越的屏蔽性能和更坚固的接触设计，以确保在高频下的信号完整性。因此，对于需要高数据吞吐量的现代机器视觉和先进工业控制网络，X-coded 电缆是必不可少的。如果您的应用需要 1 Gbps 或 10 Gbps 的速度，X-coded 变体是必须的选择。

5. 你们是在区域仓库备有此电缆库存，还是按订单生产？

我们在区域配送中心备有这种标准 30 米高柔性 M12 X-coded 电缆的库存。北京众平科技管理库存以确保满足客户订单，无需冗长的生产周期。对于定制长度或特殊变体（例如 5m、10m、40m 或 50m），由于额外的生产和测试要求，交货周期将延长至 10-15 个工作日。联系我们获取当前的库存情况和定制生产时间表。

6. 该电缆的退货政策是什么？

是的，如果该电缆处于原包装状态、未安装且无损坏，并自交付之日起 14 天内提出请求，我们接受退货。北京众平科技会在启动退货前与客户合作验证是否存在性能问题。请联系我们的支持团队以启动退货流程并验证资格，非缺陷商品的退货需缴纳退货补货费。

7. 在连续弯曲条件下，该电缆的典型寿命是多少？

根据制造商规格和现场数据，该电缆在约 7.5 倍电缆直径的规定弯曲半径下，额定承受高达 2000 万次的弯曲循环。在具有中等弯曲循环的典型工厂条件下，客户预计其使用寿命为 5-8 年。然而，诸如违反弯曲半径限制、化学暴露或机械磨损等因素可能会缩短此预期寿命。

8. 该电缆上的双重屏蔽如何有助于可靠的数据传输？

双重屏蔽（铝箔 + 编织组合）保护电缆免受电磁干扰 (EMI) 和串扰的影响，这些干扰在拥有变频驱动器、焊接设备和电力线的工业环境中非常普遍。根据制造商规格，铝箔层提供高频保护，而编织层确保低电阻接地和结构完整性。这种屏蔽设计对于在 30 米电缆长度上维持 10 Gbps 下的 6a 类 (Category 6a) 信噪比至关重要。

9. 该电缆能承受哪些环境条件？

该电缆在 -40°C 至 80°C 的温度范围内工作，TPE 护套提供抵抗工厂环境中常见的油、化学品和紫外线暴露的能力。M12 连接器具有 IP67 等级，这意味着它完全防尘，并能承受深达 1 米、持续 30 分钟的水浸。对于具有侵蚀性化学暴露或低于 -40°C 的极端寒冷环境，请咨询我们的技术团队以获取专业的产品建议。

10. 如果该电缆不能完全满足我的应用要求，有什么升级路径吗？

如果该电缆不能满足您的要求，Hikrobot 提供广泛的工业以太网电缆，具有不同的长度、柔性等级和连接器配置。对于更短或更长的距离，同样的高柔性电缆有 5m、10m 和 50m 的变体。对于需要更高机械强度的应用，Hikrobot 提供额外的加固选项，带有钢铠装以防止机械冲击。对于不同的连接器类型，产品组合包括 M12 X-code 转 M12 X-code 以及 M12 X-code 转现场可接线变体。联系我们讨论您的具体应用，我们的技术团队将帮助确定最合适的电缆解决方案。
