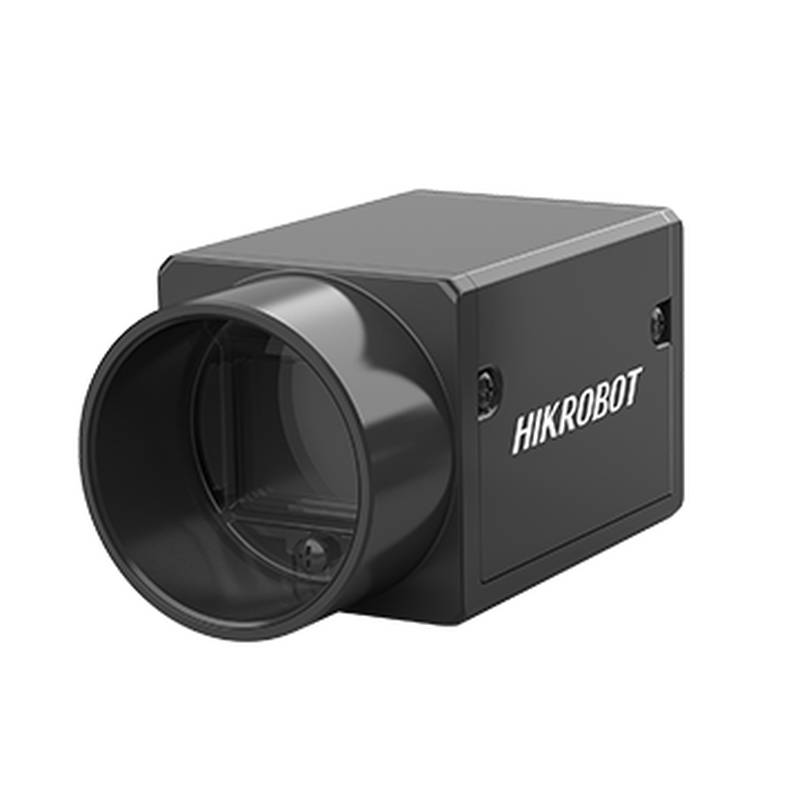

海康机器人(HIKROBOT) MV-CA003-20GC 彩色 GigE Vision 机器视觉相机

HIKROBOT MV-CA003-20GC 是一款高性能彩色 GigE Vision 相机，专为严苛的机器视觉应用而设计。该相机集成了 0.3MP PYTHON300 CMOS 传感器和全局快门，能够无畸变地捕捉高速运动物体。其 GigE 接口支持在无中继的情况下实现最远 100 米的传输距离，确保了在工业环境中的稳健连接。MV-CA003-20GC 的分辨率为 672 x 512 像素，最高帧率为 336 fps，特别适用于需要快速、精确彩色成像的应用，如自动化检测、质量控制和产品分拣。该相机的设计强调可靠性和效率，是现代工业自动化系统中不可或缺的重要组件。

产品类型与类别定位

HIKROBOT MV-CA003-20GC 属于面阵相机类别，具体为一款彩色 GigE Vision 相机。此分类突出了其核心功能：使用千兆以太网接口捕获全帧（面阵）图像数据。与每次捕获一行的线阵相机不同，面阵相机旨在捕获静态场景或在二维空间内具有可辨识形状和详细信息的物体。GigE Vision 接口提供了一种标准化的高带宽通信协议，对于通过工业网络快速、可靠地传输大型图像文件至关重要。该相机作为“机器视觉相机”的定位，标志着其在自动化系统中的角色，即通过处理视觉数据来执行检测、引导、测量和识别等任务，从而助力工厂实现更高水平的自动化和质量保证。

技术规格

型号：MV-CA003-20GC

传感器型号：PYTHON300

传感器类型：CMOS，全局快门

传感器尺寸：1/4"

像素尺寸：4.8 μm × 4.8 μm

分辨率：672 × 512

最大帧率：336 fps

数据接口：GigE

单色/彩色：彩色

曝光时间：40 μs 至 10 s（根据制造商数据表）

动态范围：59 dB（根据制造商数据表）

信噪比：39.9 dB（根据制造商数据表）

增益：0 dB 至 15 dB（根据制造商数据表）

图像缓存：128 MB（根据制造商数据表）

电源：12 VDC，支持 PoE（根据制造商数据表）

功耗：约 2.6 W @ 12 VDC（根据制造商数据表）

镜头接口：C-Mount（根据制造商数据表）

工作温度：0°C 至 50°C（根据制造商数据表）

尺寸：29 mm × 29 mm × 42 mm（根据制造商数据表）

数字 I/O：6-pin Hirose 连接器（1 个光耦隔离输入，1 个光耦隔离输出，1 个双向非隔离 I/O）（根据制造商数据表）

技术亮点

MV-CA003-20GC 的设计优先考虑高速图像采集和通过 GigE 接口实现可靠的数据传输，在无中继的情况下传输距离可达 100 米。这种稳健的连接对于需要长距离布线且信号完整性至关重要的工业环境至关重要。该相机还配备了 128 MB 的板载图像缓存，这对于处理突发传输和重传至关重要，确保在高速捕获序列中不会丢失任何数据。

采用带全局快门的 1/4" CMOS PYTHON300 传感器是实现高性能的关键。这种全局快门技术确保所有像素同时曝光，有效消除了诸如倾斜和卷帘快门畸变等运动伪影，这对于拍摄快速移动的物体至关重要。结合 336 fps 的最高帧率，该相机即使在动态工业环境下也能提供极其清晰精确的图像，支持需要对快速运动进行详细分析的应用（根据制造商数据表）。

应用场景

自动光学检测 (AOI)：MV-CA003-20GC 的 336 fps 高帧率和全局快门功能使其成为电子元件和电路板快速检测的理想选择，确保以高精度检测微小缺陷。这减少了人工检测时间并提高了整体生产良率。高速物品分拣：在食品加工或制药等行业，相机能够以 336 fps 的速度捕获传送带上快速移动物体的清晰彩色图像，从而实现基于颜色和质量的精确识别与分拣。这提高了运营效率和产品一致性。制造过程监控：对于装配线的实时监控，相机可以以最小的畸变捕获关键工艺步骤，为质量控制和工艺优化提供有价值的数据。其 100 米的 GigE 连接确保它可以有效地放置在大型工厂车间的各处，有助于减少停机时间并改善产品可追溯性。代码读取与验证：相机的分辨率和速度足以准确读取一维和二维条形码，或识别快速移动物品上的特定产品标记，确保正确的产品识别和物流管理。此功能有助于简化库存控制并防止供应链中的错误。

选型建议

适用范围：需要精确色彩还原和无畸变图像的高速检测和分拣应用，例如电子制造或食品包装。相机的 336 fps 帧率和全局快门功能直接满足了这些对精确、快速分析的需求。不适用范围：需要极高分辨率的应用（例如对非常大的物体进行详细的表面分析）或在极端温度环境下运行（工作温度范围为 0°C 至 50°C）。对于更高的分辨率需求，采用更大传感器或不同接口的 HIKROBOT CA 系列型号会更合适。

常见问题解答

1. HIKROBOT MV-CA003-20GC 相机在没有信号中继器的情况下，最大数据传输距离是多少？

MV-CA003-20GC 在没有中继器的情况下，得益于 GigE Vision 接口，最大传输距离为 100 米。这意味着相机距离您的处理单元或交换机最远可放置 100 米，这对于覆盖多个生产区的大多数工厂布局来说已经足够。128 MB 的板载缓存通过补偿网络延迟的变化，即使在最大距离下也能防止帧丢失。对于需要更长距离的安装——如仓库级传送带监控或户外堆场监控——我们建议使用 GigE 延长器或光纤转换器。我们的技术团队可以根据您所需的距离和现有网络基础设施，为您推荐与 MV-CA003-20GC 兼容的具体延长器型号。

2. HIKROBOT MV-CA003-20GC 相机可以与外部触发设备同步吗？

是的，MV-CA003-20GC 同时支持硬件触发和软件触发，确保与传送带、PLC 或零件检测传感器精确同步。相机包含一个带有光耦隔离输入 (Line 0) 的 6-pin Hirose 连接器用于硬件触发，这可以保护相机免受工厂环境中常见的电气噪声和电压尖峰的影响。对于软件触发，相机通过 GigE Vision 协议接收命令，无需额外接线。光耦隔离设计在焊接设备或变频器等环境中尤为重要，因为直接电气触发可能会引入噪声。对于多相机同步，我们建议使用硬件触发输入，以最大限度地减少相机之间的延迟变化。

3. HIKROBOT MV-CA003-20GC 相机的典型交货周期是多久？

由于该型号在多个行业中需求稳定，我们每日都会发货——标准交货周期为订单确认后 2 到 4 个工作日。北京众平科技为该相机型号保留了专门的库存缓冲，以确保满足客户的紧急需求。对于超过 20 台的批量订单，我们建议提前两周通知，以便从我们的区域分销中心锁定额外的库存分配。

4. MV-CA003-20GC 中的全局快门如何助力高速检测？

全局快门同时捕获所有像素，消除了拍摄高速移动物体时的运动模糊和几何畸变。这意味着该相机可以提供物体在传送带上以每秒 5 米速度移动时的无畸变图像，这对精确尺寸测量、缺陷检测和条形码读取至关重要。在 1920×1080 的全分辨率下，相机可达到 29 fps；在降低分辨率时，可达到 336 fps，使其能够在一台设备内同时胜任高细节和超高速检测。对于涉及圆柱形物体或旋转部件的应用，全局快门确保无论旋转速度如何，都能保持一致的成像。

5. MV-CA003-20GC 使用什么镜头接口，我应该选择什么样的镜头？

MV-CA003-20GC 使用标准的 C-Mount 镜头接口，与富士能 (Fujinon)、光王 (Kowa)、Navitar、施耐德 (Schneider) 等主要制造商的镜头兼容。选择镜头时，请考虑三个因素：视场（由焦距和传感器尺寸决定）、工作距离和所需分辨率——对于 200 万像素传感器，建议使用解析度至少为 80 lp/mm 的镜头，以充分利用相机的性能。对于标准的工厂自动化应用，通常使用 8 mm 或 12 mm 定焦镜头即可；对于精密测量应用，请考虑远心镜头以消除透视畸变。北京众平科技提供免费的镜头选型服务——请将您的工作距离和视场要求告知我们，以获取个性化推荐。

6. 这款 GigE Vision 相机是否与第三方机器视觉软件兼容？

是的，MV-CA003-20GC 与遵循 GigE Vision V1.2 协议和 GenICam 标准的第三方软件完全兼容。这意味着所有相机参数——曝光时间、增益、触发模式和 ROI 设置——都可以通过不同平台上的标准化节点进行访问，无需专有驱动程序。该相机已在 Halcon、VisionPro、OpenCV、Matrox MIL 和 Cognex VisionPro 上进行验证。对于开源用户，相机支持 PyCapture、Aravis 以及其他符合 GigE Vision 标准的库。我们的团队可以为常见开发环境提供示例配置文件和 SDK 示例，以加速您的集成。

7. 这款相机是否支持以太网供电 (PoE)，其安装优势是什么？

是的，MV-CA003-20GC 支持 PoE (符合 IEEE 802.3af 标准)，允许通过单根以太网线同时传输数据和电力。这消除了在相机位置设置单独电源的需求，减少了安装时间和线缆管理的复杂性。该相机在 12 VDC 下功耗为 2.6 W，远低于大多数标准交换机的 15.4 W PoE 预算。对于超过 50 米的长距离布线安装，我们建议在交换机端使用 PoE 注入器以确保稳定的供电。PoE 部署还简化了现有系统的改造，无需铺设新的电源线。

8. MV-CA003-20GC 的尺寸和重量是多少？

MV-CA003-20GC 的尺寸为 29 mm × 29 mm × 42 mm（不含镜头和连接器），重量约为 68 克。这种紧凑的尺寸（大约相当于标准工业传感器的大小）允许安装在空间受限的应用中，包括机器人末端执行器、贴片机和多相机阵列。方形机身设计支持水平或垂直安装，无需专用支架。对于间隙紧凑的应用，我们提供尺寸图和 STEP 3D 模型以供集成验证。这种小巧的外形还简化了集成到现有相机外壳或防护罩中的过程。

9. HIKROBOT MV-CA003-20GC 的保修期是多久，保修范围是什么？

北京众平科技为 MV-CA003-20GC 提供 12 个月的制造商保修，涵盖在正常操作条件下材料和工艺上的缺陷，保修期从安装之日起算，或从发货之日起 18 个月，以先到者为准。保修涵盖传感器缺陷、电子元件故障和机械问题，但不包括因不当电源、物理撞击、静电放电或超出额定规格使用造成的损坏。如需保修索赔，请联系我们的支持团队并提供您的采购订单和安装日期——我们将处理包括物流协调和更换安排在内的完整 RMA 流程。可根据需求提供延长保修选项。

10. HIKROBOT CA 系列中还有哪些型号提供更高分辨率及 GigE 连接？

是的，HIKROBOT CA 系列包含具有 GigE Vision 接口的更高分辨率型号，适用于需要比 MV-CA003-20GC 的 200 万像素更高细节的应用。MV-CA004-10GC 提供 400 万像素，帧率约为 15 fps，而 MV-CA005-10GC 通过相同的 GigE 接口提供 500 万像素，帧率约为 10 fps——适用于需要更精细细节且帧率非首要考虑的应用。权衡很简单：更高的分辨率捕捉更多细节，但由于 1 Gbps 的带宽限制，会降低最大帧率。对于同时需要高分辨率和高速的应用，请探索采用 CoaXPress 或 USB3 Vision 接口的 HIKROBOT CH 系列。北京众平科技提供规格对比表——请联系我们告知您的分辨率和帧率需求，以获取数据驱动的推荐。
