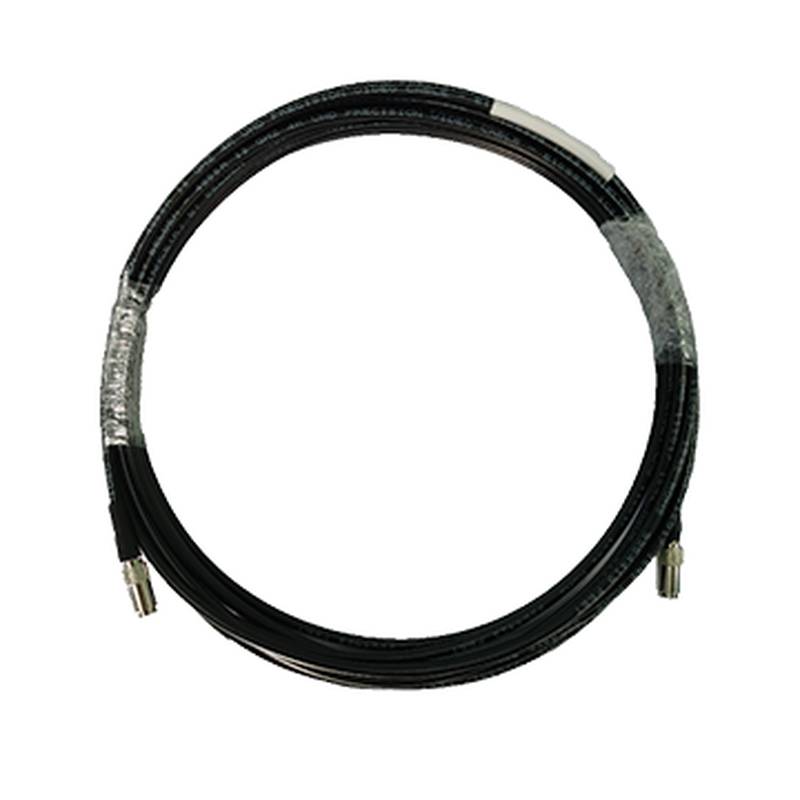

HIKROBOT MV-ACXP6-DIN-DIN-ST-3m CXP-6 DIN转DIN 线缆

HIKROBOT MV-ACXP6-DIN-DIN-ST-3m是一款坚固的CoaXPress (CXP-6) DIN转DIN电缆，专为要求苛刻的工业机器视觉应用中的高速数据传输而设计。这款3米长的CXP-6电缆旨在可靠地连接相机和采集卡，确保关键成像任务的信号完整性。它的主要作用是通过单根同轴电缆安全、高吞吐量地传输图像数据、控制信号和电源，以满足现代工业自动化和检测系统日益增长的带宽需求。该电缆特别适用于静态环境，在固定安装中优先考虑稳定性和耐用性。

产品类型与类别定位

HIKROBOT MV-ACXP6-DIN-DIN-ST-3m电缆属于专用工业数据传输电缆类别，专为CoaXPress (CXP)接口设计。CoaXPress是一种高速串行数字接口标准，能够快速传输视频和静态图像，可通过单根或多根同轴电缆进行扩展。在此CXP标准中，该电缆符合CXP-6规范，该规范支持每根电缆高达6.25 Gbps的下行链路速度，并且在使用四根电缆时可达到高达25 Gbps的速度。其DIN转DIN连接器配置，采用DIN 1.0/2.3连接器，是CoaXPress系统中的常见选择，提供适用于工业环境的安全连接。该电缆的定位是静态电缆，意味着它针对电缆保持固定位置且不受恒定移动或弯曲的应用进行了优化。这与专为拖链等动态应用设计的高柔性电缆形成对比。

技术规格

A端连接器：DIN 1.0/2.3

B端连接器：DIN 1.0/2.3

电缆直径：4毫米

长度：3米

电缆结构：同轴

护套：PVC

电缆颜色：黑色

连接器耐久性：500次循环

最小弯曲半径：60毫米

适用场景：静态场景

最大电压：300 VDC

工作温度：-30°C - 75°C

认证：UL, CMR

技术亮点

结构设计价值

MV-ACXP6-DIN-DIN-ST-3m电缆的直径为4毫米，最小弯曲半径为60毫米，这对于空间受限的工业环境安装至关重要。其PVC护套材料和静态应用适用性旨在承受典型的工业操作条件，确保在固定安装场景中的寿命。该电缆的工作温度范围为-30°C至75°C，在广泛的工业环境中提供可靠性。这些规格有助于实现强大的机械设计，在静态应用中优先考虑信号完整性和耐用性。

可靠性与可维护性价值

这款CXP-6电缆的连接器耐久性额定值为500次循环，专为重复插拔而设计，且不影响信号质量。UL和CMR认证表明其符合严格的安全和性能标准，提高了整体产品可靠性。此外，该电缆的同轴结构设计旨在保持稳定的数据传输，即使在Hikrobot电缆通常可达到的80米最大长度下，也能确保机器视觉系统中的一致性能。

应用场景

自动光学检测 (AOI)：这款CXP-6电缆为AOI系统提供高速数据传输，在这些系统中，精确的图像采集对于检测电子元件或制造产品中的缺陷至关重要。其可靠的数据传输确保捕获高分辨率图像时不会丢失，从而实现更准确的缺陷识别并减少误报。这款DIN转DIN电缆的稳定性能通过最大限度地减少数据相关停机时间，延长了检测设备的运行寿命。高分辨率机器视觉系统：在需要详细视觉分析的应用中，如半导体检测或复杂装配验证，该电缆提供了必要的带宽和信号完整性。每条CXP-6链路高达6.25 Gbps的数据传输速度，确保高分辨率相机能够以其最大帧率运行，从而实现详细分析和质量控制。这款DIN转DIN电缆的稳定数据流支持高产量长时间运行，中断极少。机器人引导与对准：对于依赖精确视觉反馈执行拾放操作或自动组装等任务的机器人系统，该电缆可确保相机与机器人控制器之间进行低延迟、高带宽通信。确定性的数据传输支持实时调整，从而提高机器人精度和效率。这款CXP-6电缆的坚固结构有助于提高机器人系统的整体可靠性，减少维护需求。

选型建议

适用场景：这款HIKROBOT MV-ACXP6-DIN-DIN-ST-3m电缆非常适用于需要静态安装和高速数据传输的应用，例如详细的组件检测或固定位置的机器视觉相机，因为它具有CXP-6接口和3米长度，在数据吞吐量和常用设置的覆盖范围之间提供了平衡。不适用场景：不建议将此电缆用于涉及频繁或高速电缆移动的应用，例如在拖链中连续运行或机器人手臂摆动，因为它设计用于静态场景，并在动态条件下可能出现过早磨损或信号衰减。

与类似型号的比较：虽然MV-ACXP6-DIN-DIN-ST-3m是标准的静态电缆，但Hikrobot还提供高柔性版本（例如，MV-ACXP6-DIN-DIN-HF-3m），适用于需要运动能力的应用，为动态环境提供了替代方案。

常见问题解答

1.这款CXP-6 DIN转DIN电缆支持的最大数据传输速率是多少？

根据CoaXPress V1.1标准，MV-ACXP6-DIN-DIN-ST-3m支持每个CXP-6链路的最大数据传输速率为6.25 Gbps。当多根电缆并行使用时，总传输速率可达25 Gbps，足以满足需要高带宽的最严苛的机器视觉应用。这种高速能力对于在无缓冲延迟的情况下以高帧率传输5MP或12MP相机数据至关重要。对于每条链路超过6.25 Gbps的应用，请考虑使用双链路或四链路CXP配置及附加电缆。我们的技术团队可以根据您具体的相机和采集卡组合，帮助确定合适的链路配置。

2.这款DIN转DIN电缆是否可以与HIKROBOT以外的相机制造商配合使用？

是的，CoaXPress是一个开放的行业标准，该电缆与使用DIN 1.0/2.3连接器并符合CXP-6规范的任何CoaXPress相机或采集卡完全兼容。这包括Teledyne Dalsa、JAI、Matrox和Basler等制造商的相机，以及Euresys、BitFlow等公司的采集卡。该电缆同时传输数据和电源（通过CoaXPress供电），因此兼容性也扩展到电源传输。为了进行跨供应商兼容性验证，我们建议确认两个设备都支持CXP-6标准——我们的团队可以根据您具体的硬件组合协助进行此验证。

3.HIKROBOT MV-ACXP6-DIN-DIN-ST-3m电缆的典型交货周期是多久？

当库存水平稳定时，这款电缆的标准交货期为2至4个工作日。我们建议在批量订购（50件以上）前联系我们的物流团队，以确认当前库存——由于近期供应链动态，CXP电缆的需求一直在波动。对于有计划生产批次的客户，北京众平科技提供订单保留安排：我们保留您所需的数量，并根据发布计划发货，在需求高峰期保护您免受潜在的交货延迟。

4.这款CXP-6 DIN转DIN电缆的价格范围是多少？

MV-ACXP6-DIN-DIN-ST-3m的价格通常在每件90至150美元之间，具体取决于订购数量和当前市场状况。订购10件或以上可享受批量折扣。此定价反映了CoaXPress CXP-6规范、3米长度和DIN 1.0/2.3连接器。价格可能因汇率和制造商调整而变动。请联系我们，获取基于您具体数量和交货要求的正式报价。

5.这款电缆是否适用于高柔性应用或拖链？

否，MV-ACXP6-DIN-DIN-ST-3m专为静态安装而设计，不适用于高柔性应用或拖链。“ST”标识表示标准柔性结构，适用于控制柜、相机安装架或台式测试装置中的固定走线。对于连续运动的动态环境——例如机器人手臂、旋转转台或移动相机平台——建议使用高柔性版本（MV-ACXP6-DIN-DIN-HF-3m），它具有特殊的导体绞合和护套材料，可承受数百万次弯曲循环。在动态应用中使用静态版本会导致导体过早疲劳和信号故障。我们的技术团队可以根据您的电缆轨道规格和预估的年弯曲循环次数，推荐合适的柔性等级。

6.这款电缆是否支持通过CoaXPress供电 (PoCXP)？

是的，MV-ACXP6-DIN-DIN-ST-3m完全支持通过CoaXPress供电 (PoCXP)，根据CXP-6标准可提供高达24V DC、13W的功率。这消除了对相机单独供电电缆的需求，简化了安装并减少了线缆管理的复杂性。对于需要超过13W功率的相机，请考虑使用双链路CXP电缆来合并供电，或查阅相机的功耗规格。PoCXP还简化了现有系统的改造，因为只需要布设一根电缆而不是单独的数据和电源电缆。对于多相机安装，请确保您的采集卡或PoCXP电源能够为所有连接的相机提供足够的总功率预算。

7.这款电缆的保修期是多久，涵盖哪些内容？

北京众平科技为MV-ACXP6-DIN-DIN-ST-3m提供12个月的制造商保修，涵盖在正常操作条件下的材料和工艺缺陷，自发货之日起或自制造之日起15个月内（以覆盖时间较长者为准）。保修范围包括导线连续性、连接器完整性和屏蔽性能，但不包括因安装不当、超过最小弯曲半径或在超出电缆规定额定的高柔性应用中使用而造成的损坏。如需进行保修索赔，请提供您的采购订单号联系我们的支持团队——我们将处理完整的RMA流程，包括运输协调和更换安排。批量订单可根据要求提供延长保修选项。

8.这款电缆的最小弯曲半径是多少？为什么它对安装很重要？

MV-ACXP6-DIN-DIN-ST-3m的最小弯曲半径为60毫米（约为电缆直径的10倍）。在安装过程中遵守此半径对于在6.25 Gbps下保持信号完整性至关重要——超过弯曲半径可能导致阻抗变化，从而降低高频信号，导致数据错误或帧丢失。对于需要更小弯曲半径的安装，请考虑高柔性版本（MV-ACXP6-DIN-DIN-HF），它提供35毫米的更小弯曲半径，同时保持相同的数据速率。我们建议在规划电缆路径时留出至少70毫米的间隙，以适应弯曲半径并为未来维护提供服务环。对于多根电缆的安装，请与电源线保持距离，以尽量减少EMI耦合。

9.如果这款电缆不符合我的要求，退货政策是怎样的？

北京众平科技接受MV-ACXP6-DIN-DIN-ST-3m的退货，前提是电缆包装完好、无损坏且未使用，并在交货后14天内提出退货请求。退货时，请在发货前联系我们的支持团队获取退货授权 (RMA) 编号。除非产品有缺陷或发错了货品，否则退货运费由客户承担。北京众平科技确保完全遵守制造商的退货政策，并在检验批准后协助处理信用。非缺陷退货可能会收取库存恢复费——请联系我们以获取基于您订购数量的具体条款。

10.这款CXP电缆的“ST”版本和“HF”版本之间的主要区别是什么？

MV-ACXP6-DIN-DIN-ST-3m（标准柔性）专为静态应用而设计，在这种应用中，电缆安装一次后保持固定——例如控制柜连接、固定相机安装架和测试台设置。MV-ACXP6-DIN-DIN-HF-3m（高柔性）专为连续运动应用而设计，例如拖链、机器人手臂和移动相机平台。HF版本使用特殊的导体绞合（细铜线）和更柔韧的护套材料（TPE而非PVC），额定可承受数百万次弯曲循环。HF版本还提供更小的最小弯曲半径（35毫米 vs 60毫米），适用于更紧凑的安装。HF版本的价格溢价约为40-50%，这通常在每年弯曲循环次数超过10,000次的应用程序中是值得的，因为标准电缆在几个月内就会失效。我们的技术团队可以根据您应用的运动模式和所需使用寿命，帮助您选择正确的版本。
