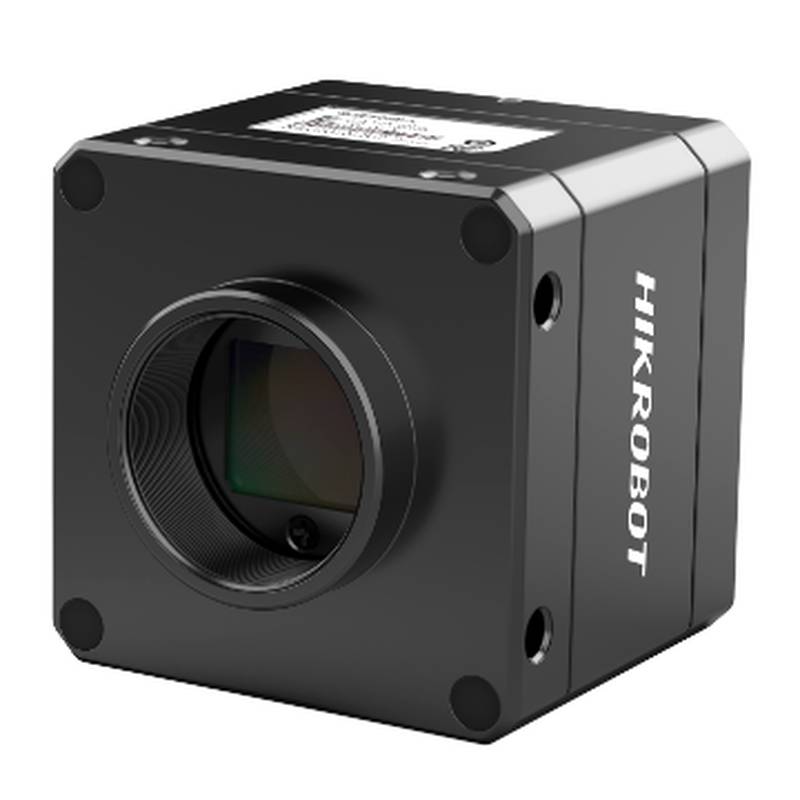

HIKROBOT MV-CH050-90XM-C-NN 5MP 工业机器视觉面阵相机

HIKROBOT MV-CH050-90XM-C-NN 是一款 500 万像素工业机器视觉面阵相机，专为自动化生产中的高精度应用而设计，提供卓越的图像质量和快速的数据传输。这款工业面阵相机配备 Gpixel GMAX2505 传感器，在严苛的工业环境中，于精细检测、精确测量和可靠定位任务中表现出色。其坚固的设计和先进的功能使其成为追求提高效率和质量控制的现代制造业的重要组成部分。

产品类型与分类定位

HIKROBOT MV-CH050-90XM-C-NN 被特别归类为高端工业面阵相机。它属于机器视觉相机这一更广泛的类别，对于制造业的自动化检测、引导和质量控制至关重要。与逐行采集图像的线阵相机不同，面阵相机一次性捕获完整图像，因此适用于静态物体或运动受限的场景。该特定型号针对需要高分辨率和高帧率的应用进行定位，正如其 500 万像素分辨率和令人印象深刻的帧率能力所示。其设计目标行业包括电子制造、半导体检测和面板生产，在这些行业中，精度和速度至关重要。在此分类基础上，相机的性能在其技术规格中得到了进一步详细说明。

技术规格

分辨率: 2592 × 2160

帧率: 213 fps @ 2592 × 2160 Mono 8

接口: 带有 DIN 接口的 CoaXPress

像素尺寸: 2.5 μm × 2.5 μm

传感器类型: CMOS，全局快门

传感器型号: Gpixel GMAX2505

传感器尺寸: 1/2"

动态范围: 63.8 dB

信噪比 (SNR): 37 dB

增益: 1.0x, 1.25x, 1.5x, 1.75x, 2.0x

曝光时间: 5 μs 至 10 秒

曝光模式: 关闭 (Off), 单次 (Once), 连续 (Continuous)

黑白/彩色: 黑白

像素格式: Mono 8/12

合并 (Binning): 支持 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4

抽点 (Decimation): 支持 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4

图像反转: 支持水平和垂直图像反转输出

数字 I/O: 12 针 P10 连接器提供电源和 I/O，包括光耦隔离输入 × 1 (Line 0)、光耦隔离输出 × 1 (Line 1)、双向非隔离 I/O × 1 (Line 2) 和 RS-232 × 1

尺寸: 50 mm × 50 mm × 45 mm

重量: 约 [提供数据中未指定重量]

操作系统支持: 32/64 位 Windows 7/10，64 位 Windows 11，以及 32/64 位 Linux

技术亮点

结构与电气设计价值

该相机 50 mm × 50 mm × 45 mm 的紧凑尺寸使其能够轻松集成到空间受限的自动化系统中，这是现代制造业中的一个关键因素。其能够进行高速数据传输的 CoaXPress 接口，确保即使在 2592 × 2160 的最高分辨率和 213 fps 的帧率下，图像数据也能根据制造商数据表高效传输而不会出现瓶颈。这种高速接口对于实时图像处理应用至关重要，可最大限度地减少延迟并在严苛的工业环境中实现吞吐量最大化。

性能与可靠性价值

HIKROBOT MV-CH050-90XM-C-NN 采用 Gpixel GMAX2505 全局快门 CMOS 传感器，正如产品规格所述，这对于以最小的运动伪影捕获高质量图像至关重要。这种全局快门技术结合 2.5 μm × 2.5 μm 的像素尺寸，有助于实现 63.8 dB 的高动态范围和 37 dB 的信噪比。这些规格对于在挑战性光照条件下需要精确提取细节的应用，以及确保基于图像的检测和测量系统在长期运行期间的可靠性至关重要。

应用场景

半导体检测：该相机 500 万像素的分辨率 (2592 × 2160) 和 213 fps 的高帧率能够对晶圆和组件进行详细检查，识别可能影响性能的细微缺陷。此功能可确保半导体制造中更高的良率和产品可靠性。电子制造 AOI：对于电子领域的自动光学检测 (AOI)，相机的精度对于检测印刷电路板上的焊点缺陷、元件贴装错误和其他质量问题至关重要。其高分辨率和高速度有助于实现快速而全面的检测，降低次品流向消费者的风险，并通过早期缺陷检测延长制造设备的使用寿命。面板和 FPD 检测：在平板显示器 (FPD) 的生产中，该相机可用于高精度检测表面缺陷、像素异常和结构完整性问题。快速捕获细节的能力确保了显示器制造的一致性，有助于提高产品寿命和用户满意度。3D 应用和运动捕捉：利用其高帧率和高分辨率，该相机可用作 3D 成像系统或高速运动捕捉的组件。这对于需要详细空间分析或追踪快速移动物体的应用非常有价值，从而提高了自动化过程的精度并实现了更动态的制造操作。

选型建议

适用场景：HIKROBOT MV-CH050-90XM-C-NN 非常适用于需要高分辨率和快速图像采集的应用，例如精密电子检测或详细的半导体分析。根据制造商数据表，其 2592 × 2160 分辨率和 213 fps 帧率使其成为识别细微缺陷的理想选择，其中图像清晰度和速度对于保持高吞吐量和质量控制至关重要。不适用场景：对于需要在没有额外照明的情况下进行极低光灵敏度要求的应用，或者对于超出标准工业工作温度范围的极端温度波动环境，该型号可能不太适用，因为并非所有数据点都详细阐述了这些具体限制。该特定型号 (MV-CH050-90XM-C-NN) 缺乏显式风扇冷却，表明它针对典型工作条件进行了优化，而不是针对没有充分热管理的长期高温、连续满载场景。与同类型号的比较：虽然 MV-CH050-90XM-C-NN 在分辨率和速度之间取得了很好的平衡，但 Hikrobot CH 系列中也有更高分辨率的型号，例如 MV-CH250-90XM-C-NN (5120 × 5120 分辨率)，可用于需要更高细节水平的应用，尽管其帧率通常较低。

常见问题解答

1. HIKROBOT MV-CH050-90XM-C-NN 相机可以与 GigE Vision 系统接口吗？

不能，该相机使用 CoaXPress 接口，其提供的带宽显著高于 GigE Vision——在 500 万像素分辨率下支持 213 fps。这意味着如果您的现有系统是围绕 GigE Vision 图像采集卡构建的，您将需要更换图像采集卡或选择不同的相机型号。尽管有接口转换适配器，但通常会增加可能影响高速触发性能的延迟。对于从 GigE 升级到 CoaXPress 的客户，我们可以提供与 MV-CH050-90XM-C-NN 兼容的图像采集卡建议。我们的技术团队还可以帮助评估您的当前系统是否可以根据您的速度要求进行接口升级。

2. HIKROBOT MV-CH050-90XM-C-NN 的典型交货周期是多少？

MV-CH050-90XM-C-NN 的单台订单可在我们区域库存的 3 至 7 个工作日内发货。对于超过 10 台的订单，由于大批量生产批次的工厂校准和质量验证要求，交货周期延长至 2 至 3 周。北京众平科技为大宗订单提供分阶段交付——我们可以分批装运，以便您立即收到前几台，其余部分在工厂处理后跟进。

3. HIKROBOT MV-CH050-90XM-C-NN 的价格范围是多少？

MV-CH050-90XM-C-NN 的价格通常在 3,800 美元至 5,200 美元之间，具体取决于配置、订单数量和当前市场状况。此价格反映了其 CoaXPress 接口和 213 fps 的高速能力，与相同分辨率等级的标准 GigE Vision 相机相比，这些是高端功能。5 台及以上订单可享受批量折扣。价格会因汇率和制造商调整而变动。请联系我们以获取根据您的具体配置和数量要求的确定报价。

4. 该相机的全分辨率最高帧率是多少？

MV-CH050-90XM-C-NN 在 Mono 8 模式下，其 2592×2160 全分辨率下可达到 213 fps。在更高的位深度下，由于数据吞吐量增加，帧率降低至约 170 fps (Mono 10) 和 140 fps (Mono 12)。这种高速性能得益于 CoaXPress 接口和 Gpixel GMAX2505 全局快门传感器。对于大多数高速检测任务（如卷材检测、高速分拣或连续表面监测），Mono 8 可提供足够的灰度分辨率，同时实现吞吐量最大化。仅当您的应用需要更精细的灰度区分时，才选择 Mono 10 或 12。

5. 这款相机有加急运输选项吗？

是的，MV-CH050-90XM-C-NN 提供加急运输。标准发货在 1-2 个工作日内处理，根据您的目的地，加急运输可将总交付时间缩短至 2-4 个工作日。我们建议您在订购时指定交付截止日期，以便我们的物流团队选择最佳的运输方式。对于紧急需求，请在下单前联系我们确认当前库存情况。加急运输不会影响产品价格，仅影响物流成本部分。

6. MV-CH050-90XM-C-NN 能与第三方视觉软件配合使用吗？

是的，MV-CH050-90XM-C-NN 完全符合 GenICam 和 CoaXPress 标准，确保与包括 Halcon、VisionPro、OpenCV 和 Cognex VisionPro 在内的各种第三方软件兼容。所有相机参数——曝光时间、增益、触发模式——都可以通过标准化的 GenICam 节点访问，无需专用驱动程序。该相机还支持 SFNC（标准功能命名约定），简化了跨不同平台的集成。对于定制集成，我们的团队可以为常见的开发环境提供示例代码和配置文件。

7. HIKROBOT MV-CH050-90XM-C-NN 提供什么保修？

北京众平科技为 MV-CH050-90XM-C-NN 提供 12 个月的制造商保修，涵盖在正常工作条件下的材料和工艺缺陷，从安装之日起算，或从发货之日起 18 个月内，以先到者为准。保修涵盖传感器缺陷、电子元件故障和机械问题，但不包括因电源不当、电气浪涌、物理冲击或超出额定条件使用造成的损坏。对于保修索赔，请联系我们的支持团队并提供您的采购订单和安装日期——我们处理完整的 RMA 流程。可根据要求提供延长保修选项——请联系我们获取保修条款。

8. 在 CH 系列中我应该考虑哪些分辨率和速度的权衡？

MV-CH050-90XM-C-NN 提供 500 万像素和 213 fps，是无需超过 500 万像素分辨率的高速应用的最佳选择。对于更高的分辨率需求，MV-CH120-90XM-C-NN 提供 1200 万像素和约 91 fps，而 MV-CH250-90XM-C-NN 提供 2500 万像素和约 40 fps。权衡很简单：更高的分辨率可以捕获更多细节，但通过相同的 CoaXPress 接口会降低帧率。选择 500 万像素型号用于需要高速运动捕捉的应用；选择 1200 万或 2500 万像素型号用于需要更精细细节且可接受较低速度的应用。我们的技术团队可以帮助您根据特定的应用需求匹配分辨率和速度。

9. 推荐这款相机的维护周期是多少？

MV-CH050-90XM-C-NN 专为坚固的工业运行而设计，维护工作量极少。我们建议每 5,000 个工作小时或每年检查并清洁一次镜头和传感器窗口，以防止灰尘积聚导致图像质量下降。IP40 等级的防护外壳提供了防止大于 1mm 颗粒的保护，但在多尘环境中可能需要更频繁的清洁。有关清洁程序（包括认可的溶剂和棉签类型），请查阅用户手册。对于正在进行的维护计划，我们的支持团队可以提供针对您的运行环境定制的预防性维护计划模板。

10. 如果 CoaXPress 不适合我的系统，有什么接口选项？

如果 MV-CH050-90XM-C-NN 的 CoaXPress 接口不适合您的现有系统，Hikrobot 在 CH 系列中提供了具有不同接口的替代型号。对于 GigE Vision 环境，请考虑 MV-CH050-10GM（相同的 500 万像素分辨率，约 15 fps）。对于 USB3 Vision 系统，请考虑 MV-CH050-60UM（相同的 500 万像素分辨率，约 20 fps）。两种替代方案都保持了 500 万像素分辨率，但帧率显著降低。选择取决于您现有的基础设施投资——更换图像采集卡的成本可能比重新设计整个视觉系统要低。我们的技术团队可以为您的情况提供接口升级的成本效益分析。
