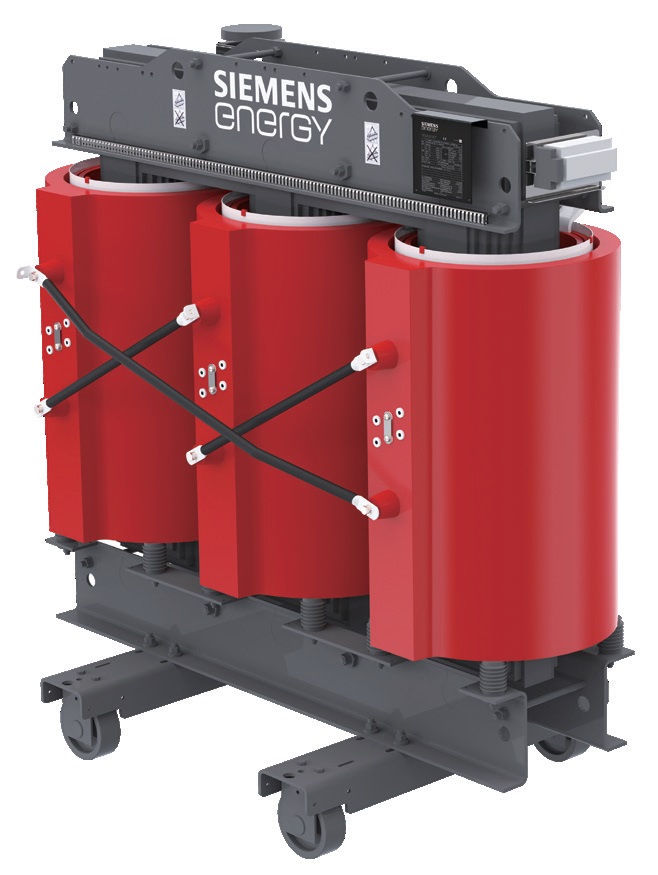

西门子(Siemens) SCB NX2 10kV 100-2500kVA 树脂浇注低损耗变压器 干式

SCB NX2 10kV 树脂浇注干式配电变压器容量范围为 100 kVA 至 2,500 kVA，为商业和工业配电项目提供可靠的电能转换。该变压器严格按照 GB20052-2024 能效 2 级标准设计，与传统设计相比，运行时的空载损耗和负载损耗显著降低。为注重能效的设施指定设备的工业工程师可以依靠其先进的真空浇注结构，确保长期的运行稳定性和更低的生命周期成本。

现代设施管理者在室内变电站中面临着关于能耗峰值、热管理极限和安全合规性的持续挑战。传统的油浸式变压器存在火灾隐患，且需要昂贵的围堰基础设施，而较旧的干式变压器单元往往随时间推移而遭受高电气损耗和铁芯退化。10kV NX2 树脂浇注配电变压器通过采用先进的箔式绕组和高等级取向硅钢铁芯，解决了这些工程难题。该系统采用环氧树脂真空压力浇注工艺将高压绕组完全包裹，保护铜或铝导体免受环境湿气、化学蒸气和机械应力的影响。凭借 Dyn11 和 Yyn0 等标准联结组标号以及 0.4 kV 的低压输出，该单元有效地减轻了谐波畸变，并在复杂的工业网络中保持平衡的三相配电。

技术规格

额定一次电压：10 kV @ 50 Hz

额定二次电压：0.4 kV @ 空载

容量范围：100 kVA - 2,500 kVA @ 连续工作制

能效标准：GB20052-2024 2级 @ 参考温度 75°C

绕组材质：铜箔或铝箔 @ 客户规范

铁芯材质：冷轧取向硅钢片 @ 高磁导率

冷却方式：AN（自然冷却）或 AF（强迫风冷） @ 环境温度最高 40°C

联结组标号：Dyn11 或 Yyn0 @ 标准配置

绝缘系统温度等级：F级 (155°C) 或 H级 (180°C) @ 热点极限

外壳防护等级：IP00（标准）或 IP20/IP23（带外壳） @ 室内安装

局部放电水平：< 10 pC @ 额定电压

产品概述与核心特性

SCB NX2 10kV 树脂浇注配电变压器代表了室内配电的最先进解决方案，系统电压为 10 kV，容量覆盖 100 kVA 至 2,500 kVA。作为传统 NX3 型号的升级迭代，它在 GB20052-2024 2级标准下实现了更卓越的能效。该分类确保了负载损耗和空载损耗大幅下降，从而在设备的整个运行寿命期间产生持续的节电效果。

真空浇注环氧树脂绕组技术提供了卓越的防潮性、抵抗短路电动力学力的机械强度以及较低的局部放电值。箔式绕组结构改善了匝间电流分布，防止了局部热点的产生并增强了散热。其完全不含油的成分消除了火灾风险并排除了液体泄漏的顾虑，使其成为封闭式城市基础设施和高密度商业房地产的理想选择。

在没有易燃冷却油的情况下运行，也意味着完全不需要例行的液体采样和消防系统维护。低噪音声学特性允许工程师将单元放置在靠近实际负荷中心的位置，从而最大限度地缩短二次电缆敷设长度并减少相关的铜损。此外，集成 PT100 传感器和 RS485 通信端口的可选热监控套件能够通过远程监控系统实现实时温度跟踪。

铁芯组件采用由高磁导率取向硅钢片制成的阶梯接缝（mitred-step joints），大幅削减了漏磁通和励磁电流。在持续过载条件下运行时，通过环境空气自然循环 (AN) 或通过辅助风扇 (AF) 增强来管理冷却。这种设计理念保证了在苛刻运行周期下的结构完整性、高热惯性和可靠的电气隔离。

技术规格、应用与选型指南

该变压器的部署跨越多个重载和敏感应用场景，包括数据中心、医院、商业综合体和工业制造厂。这些行业的设施规划人员必须优先考虑噪声排放限制、严格的消防安全规范、紧凑的空间占地面积和高能效等级。特别是数据中心和医疗设施，对持续运行时间和低运行噪音有着极高的要求，这使得室内额定干式设计非常适用。

选型工作流程首先是验证一次系统电压，并根据峰值负荷计算确定 100 kVA 到 2,500 kVA 之间所需的视在功率容量。接下来，工程师必须指定目标能效等级，确保与 GB20052-2024 2级等地方监管法规保持一致。然后必须将外壳要求与安装环境相匹配，在用于专用配电室的敞开式底盘 IP00 或高达 IP23 的防护外壳之间进行选择。最后，应将特殊的环境参数和辅助监测功能整合到规范表中。

定制途径依然适用于需要非标准联结组标号、双低压输出、更高环境温度耐受性或专业船用防腐处理的独特项目。对于涉及严格谐波合规性或受限地下室尺寸的复杂要求，技术咨询可确保正确匹配。北京众平科技在此阶段提供专家指导，协助工程团队进行详细的交叉参考选型，并匹配替代硬件以适应独特的项目限制。

安装、集成与合规

机械安装需要使用指定的锚栓将变压器底座固定到钢筋混凝土基础，或者利用集成的旋转滚轮在变电站内进行精确定位。外壳防护等级必须与环境条件相匹配，清洁的室内变电站通常采用 IP20 或 IP21 以防止异物进入。高压连接通过安全的端子螺柱或可分离的肘型连接器建立，而低压通路则采用柔性铜母线或重载电缆。

用于电压调节的分接头通过位于高压绕组端子上的无载分接连接板进行管理，且调节必须严格在系统完全断电和接地的情况下进行。温度监测设备依靠直接放置在低压绕组内部的嵌入式 PT100 电阻温度探测器。这些传感器连接到外部数字温度控制器，提供可编程的报警和跳闸继电器输出，以及用于 SCADA 集成的可选 RS485 或 4-20 mA 模拟信号。

电缆布线程序规定高压电缆应从指定的地面电缆沟或高架桥架进入，同时与低压控制线保持适当的电气间隙。温度传感器和风扇电源的所有控制布线必须使用屏蔽双绞线电缆，以防止来自电力导体的电磁干扰。按照相关电气安全规范，必须通过将铁芯、外壳框架和中性点牢固连接到设施接地网来避免接地回路。

可靠性与环境耐久性

内部结构布局经过精心设计，能够承受下游突发电气短路期间产生的极端机械力。真空浇注消除了环氧树脂基体内的微空隙，确保了高介电强度，并防止了长达数十年的连续运行期间的内部电痕化。热耐受性由 F 级或 H 级绝缘系统控制，为临时过载提供了显著的安全裕度。

浇注绕组的外表面能够抵抗空气中的导电粉尘、化学湿气和腐蚀性工业大气，而不会降低性能指标。常规维护极少，在计划的设施停机期间，仅需对端子连接进行定期的外观检查以及对冷却风道进行干空气除尘。计算出的平均故障间隔时间 (MTBF) 保持在极高水平，支持不间断的工业工作流程。

常见问题解答 (FAQ)

1. 问：该变压器的当前库存可用水平和标准交货时间是多少？

A: 北京众平科技维持标准配置的活跃区域储备，以确保快速发货并最大限度地减少因漫长制造交付周期而导致的运营停机时间。

2. 问：适用什么保修范围，处理 RMA 索赔的标准协议是什么？

A: 单元享有由北京众平科技支持的全面的 12 个月运行保修，其中包括发货前质量验证文件以及用于更换处理的技术援助。

3. 问：铜绕组和铝绕组之间的主要结构差异和应用选择是什么？

A: 铜绕组提供更高的导电性和卓越的机械强度，从而实现更紧凑的占地面积，而铝绕组为标准安装提供了更轻、更具成本效益的替代方案。

4. 问：这款 10kV 树脂浇注变压器可以安装在户外吗？

A: 标准配置额定用于受保护外壳内的室内使用；户外部署需要至少达到 IP23 评级并配备防凝露加热设施的专用防风雨外壳。

5. 问：该变压器可以安全处理什么水平的临时过载容量？

A: 该单元支持符合 IEC 指南的标准短期过载，前提是绕组热点温度不超过 F 级或 H 级绝缘系统的热极限。

6. 问：日常运行期间需要哪些特定的维护程序？

A: 由于采用了固态树脂包封和无油设计，维护仅限于定期清除冷却表面的灰尘以及检查高低压电气端子的扭矩。

7. 问：在医院等对声音敏感的环境中，声学噪音水平表现如何？

A: 铁芯-线圈组件使用减振垫与底座框架进行机械隔离，使噪声排放远低于噪声敏感室内空间的建筑规范标准。

8. 问：GB20052-2024 2级能效等级的确切运行含义是什么？

A: 该标准对空载铁芯损耗和负载相关铜损耗规定了严格的上限，确保变压器在连续运行期间消耗的电能比旧的传统设计更少。
