10kV NX1 浇注树脂干式配电变压器额定容量从 100 kVA 到 2500 kVA，提供符合 GB20052-2024 一级标准的卓越能效。该变压器采用真空浇注环氧树脂绕组，并最大限度地减少了空载损耗和负载损耗，为现代严苛设施提供可持续的生命周期电力性能。北京众平科技从可靠的库存中供应这一高效单元，以支持···
+86 010-64225983
+8613811814778
北京市朝阳区崔各庄香江北路丽苑小区26栋

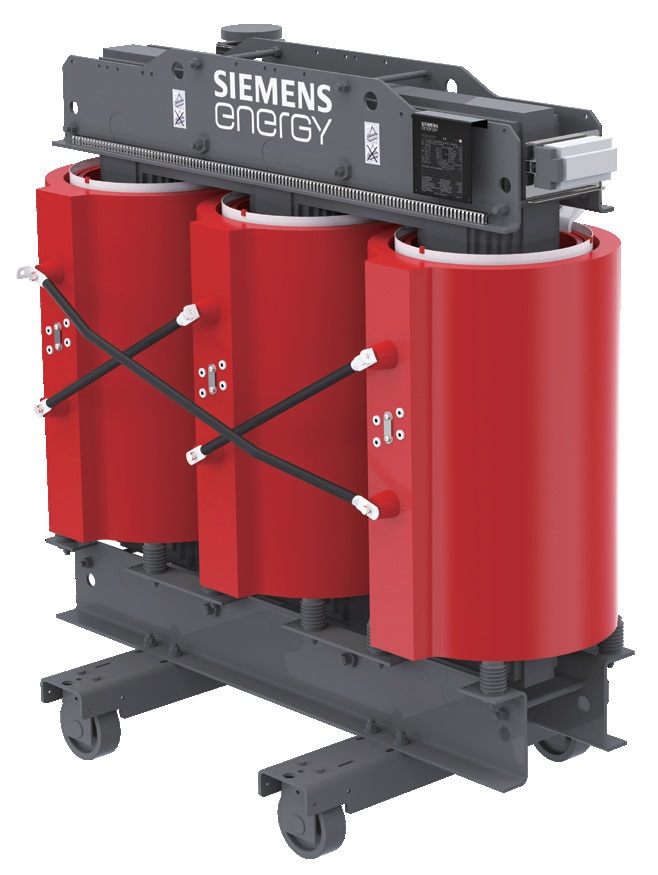

10kV NX1 浇注树脂干式配电变压器额定容量从 100 kVA 到 2500 kVA，提供符合 GB20052-2024 一级标准的卓越能效。该变压器采用真空浇注环氧树脂绕组，并最大限度地减少了空载损耗和负载损耗，为现代严苛设施提供可持续的生命周期电力性能。北京众平科技从可靠的库存中供应这一高效单元，以支持紧急的基础设施升级。
现代工业设施、商业综合体和数据中心不断面临严格的节能目标以及不断上升的运营成本。传统的配电基础设施通常存在热耗散高和铁损过大的问题，导致长期的能源浪费和沉重的维护负担。这款 10kV NX1 树脂浇注配电变压器为其箔式绕组采用了先进的真空压力浇注技术，从而解决了这些工程瓶颈。通过采用高等级取向硅钢片铁芯和优化的磁通密度分布，该单元成功地将涡流损耗和声共振降至最低。坚固的箔式绕组几何结构在发生高故障电流时，能够均匀分散轴向和径向短路机械应力。集成的热管理依赖于自然空气冷却或辅助强迫风冷，以在没有漏油风险的情况下维持最佳运行温度。
技术规格
高压侧额定电压：10 kV @ 额定频率 50 Hz
低压侧额定电压：0.4 kV @ 满载
容量范围：100 - 2500 kVA @ 连续运行
能效标准：GB20052-2024 一级 (NX1) @ 标准参考温度 75°C
绕组导体材质：铜或铝 @ 客户规范
绕组绝缘系统：F 级 / H 级环氧树脂 @ 真空浇注
联结组别：Dyn11 或 Yyn0 @ 标准配置
冷却方式：AN 或 AF @ 环境温度最高 40°C
外壳防护等级：IP00 至 IP23 @ 户内安装
阻抗电压：4% - 6% @ 额定分接位置
产品概述与主要特性
10kV NX1 树脂浇注配电变压器是一款优质的户内干式电力资产，专为一次和二次配电设备网络而设计。它在 10 kV 系统电压框架内无缝运行，在 100 kVA 至 2500 kVA 的全容量范围内，将电力可靠地降压至 0.4 kV 的低压。该设备是绿色建筑、医院和高密度计算环境的理想电力主干。
真空浇注环氧树脂绕组在长期运行期间可提供卓越的防潮性、防裂性和极低的局部放电水平。箔式绕组结构显著提高了应对系统故障产生的机电力的短期结构稳定性。无油结构设计彻底消除了火灾隐患并消除了液体泄漏风险，确保零环境污染。先进的低损耗铁芯工程降低了基准功耗，直接转化为大幅度的碳足迹减少和更低的公用事业支出。
优化的铁芯阶梯接缝设计减少了磁阻，这同时抑制了运行噪声，并便于在人类居住的负荷中心附近进行紧凑安装。集成的监测选项（包括嵌入式 PT100 温度传感器和 RS485 通信模块）提供实时热追踪功能。高压线圈采用增强型绝缘屏障，而低压箔式配置则确保了整个内部有源组件的平衡电流分布和最小化的热点。
应用与选型指南
该变压器在对严格的消防安全、最小的环境影响和卓越的能效性能有绝对先决要求的环境中表现优异。数据中心、高层商业建筑和地下地铁站得益于其低声学特征和不可燃的干式结构。具有波动负荷曲线的工业制造工厂也利用该单元来维持稳定的电压调节并减少全厂配电开销。
选型过程需要系统评估，首先是系统电压验证，接着是精确的最大负载容量计算和所需的能效等级匹配。工程师随后必须根据户内环境条件确定外壳防护要求，范围从开放式底盘 IP00 配置到保护性 IP23 金属外壳。特殊项目规格可能会引入定制请求，例如双低压输出、抗谐振铁芯结构，或针对海上安装的专用船用级防腐处理。
安装与合规性
变压器单元依赖于配备双向平板滚轮的刚性结构底座，以便于在专用配电室或预制变电站内进行平稳定位。外壳必须与运行环境相匹配，标准清洁户内公用空间采用 IP20 或 IP21，而潮湿或多尘的场所则需要 IP23 规范。高压连接通常利用电缆终端或可分离绝缘连接器，而低压侧则适应柔性母线排下垂以吸收热膨胀力。
根据设施架构，高压电力电缆可以通过底部电缆沟或顶部入口导管结构进入。用于温度监测器和冷却风扇的控制布线必须穿过专用的金属导管，与高压通路完全隔离以防止电磁干扰。铁芯、机架和外壳的可靠接地必须严格遵守当地电气安全规范，以消除杂散电流和电位差危险。
合规性通过严格遵守国家和国际制造基准（包括 GB、IEC 和 ANSI 标准）来验证。常规工厂型式试验包括雷电冲击电压试验、温升验证和动稳定短路承受评估。该设计与现代绿色建筑规范和环境安全指令完全一致。
常见问题解答
Q：此变压器型号的当前库存状态和平均交付周转时间是怎样的？
A：北京众平科技为标准配置保持战略性区域库存，确保快速发货，以尽量减少项目停机时间并消除长期的海外海运延迟。
Q：交货时适用哪些全面的保修条款和售后支持协议？
A：每个单元都享有强有力的 12 个月运行保修支持，由北京众平科技工程团队直接支持，他们提供发货前质量验证报告和响应迅速的远程故障排除协助。
Q：铜绕组和铝绕组变体之间有哪些明显的性能和运行差异？
A：铜绕组提供更高的导电性和热效率，从而产生稍小的物理占地面积和更低的总体损耗。铝绕组提供了具有成本效益的替代方案，重量更轻，尽管它们需要更大的横截面积才能实现同等的电气性能。
Q：如果放置在保护外壳内，这种户内干式变压器可以安装在户外吗？
A：可以，前提是将变压器容纳在额定至少为 IP23 或更高等级的耐候二次外壳内，以防止直接降水、高湿度和直接太阳辐射。
Q：在紧急情况下，这种树脂浇注变压器的最大短期过载能力是多少？
A：根据干式变压器标准热负载指南，允许临时过载，前提是环境温度保持在可接受的限制内，且总体绕组绝缘寿命没有受到严重损害。
Q：这种无油干式配电设计需要哪些常规维护程序？
A：由于没有绝缘液体，维护工作量极少，只需定期进行灰尘积聚的目视检查、端子连接的热扫描仪检查以及嵌入式 PT100 温度控制器的功能测试。
Q：当变压器在医院等对噪声敏感的区域附近运行时，声学噪声水平表现如何？
A：铁芯设计采用精密阶梯接缝和高磁导率硅钢片来抑制磁致伸缩噪声，将运行分贝水平保持在远低于安静户内安放的标准建筑声学阈值以下。
Q：哪些特定的能效参数将 GB20052-2024 一级标准与旧版本区分开来？
A：一级代表最高的法定能效阈值，强制严格降低空载铁损和负载铜损，以在整个连续工业运行中最大限度地提高生命周期总节能效果。
