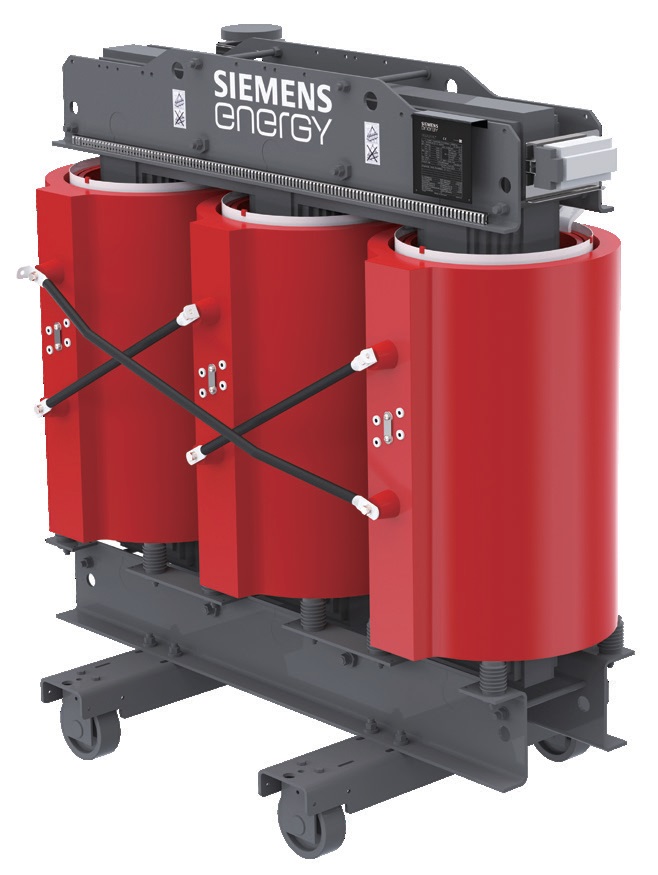

西门子(Siemens) 20kV 200-2500kVA 中压(MV) 变压器 浇注树脂配电变压器

这款 20kV 树脂浇注配电变压器专为商业和工业设施中的中压室内配电而设计，额定容量为 200 - 2500 kVA。它采用真空浇注箔式绕组和无油防火结构，在保持较低运行损耗水平的同时，提供可靠的性能。

在工业配电网络中运行需要具备强大弹性的设备，以承受热应力和机械应力而不会发生意外停机。这款干式配电变压器采用先进的真空压力浇注技术，将绕组包裹在高级环氧树脂中，有效防止湿气渗入并在负载波动时抵抗微裂纹。20 kV、22 kV 和 24 kV 的高压分接头允许灵活适应不同的电网电位，将其高效降压至 0.4 kV，以供下游低压配电盘使用。采用箔式绕组而非传统的线绕设计，通过在故障条件下均匀分配轴向力，显着增强了短路机械稳定性，使其成为高需求商业综合体、制造工厂和关键基础设施场所的理想选择。

技术规格

额定一次电压：20 kV、22 kV、24 kV @ 空载

额定二次电压：0.4 kV @ 空载

额定容量：200 - 2500 kVA @ 连续运行

高压分接范围：± 2 x 2.5% @ 无载调压

联结组别：Dyn11 / Yyn0 @ 标准配置

冷却方式：AN / AF @ 自然空气冷却或强迫风冷

绕组材质：铜或铝 @ 导体规格

绝缘系统温度等级：F 级 / H 级 @ 热等级

外壳防护等级：IP00（标准）/ IP20 / IP23 @ 室内安装

工频耐压和雷电冲击耐压：50 kV / 125 kV @ 工频及雷电冲击

产品概述与主要特点

20kV 树脂浇注配电变压器代表了干式变压器工程的巅峰，专门针对安全高效的室内中压配电而定制。其核心设计理念侧重于消除与油浸式替代方案相关的火灾隐患，同时在 200 kVA 至 2500 kVA 的容量范围内提供可靠的电压变换。

几个核心特性决定了其在现场的运行优势。真空浇注环氧树脂绕组结构提供了出色的抗湿气、化学污染物和工业粉尘能力，确保了其在潮湿或轻度腐蚀环境中的稳定性能。高压和低压部分采用的箔式绕组减少了涡流损耗并改善了散热，从而实现更凉爽的运行并延长了绝缘寿命。

绝缘油的缺失消除了爆炸风险，并省去了复杂的油收集系统，使其对于医院、高层建筑和数据中心等室内安装场所异常安全。此外，其低损耗铁芯设计符合严格的能效标准，最大限度地减少了空载功耗并降低了生命周期运营成本。

采用取向硅钢铁芯构建，并以精密阶梯接缝组装，该单元实现了极低的噪声水平。这种声学性能使变压器能够更靠近负荷中心安装，从而缩短低压电缆走线长度并减少相关的铜损。可选的监控附件（例如嵌入绕组中并连接到数字控制器的 PT100 温度传感器）可通过 RS485 通信端口实现实时热追踪。

应用与选型指南

该变压器非常适合需要高安全标准和可靠中压降压能力的环境。在商业综合体、数据中心和医疗设施中，其防火、无油的结构在将噪音排放保持在最低水平的同时，满足了严格的建筑规范。工业制造工厂受益于其高的短路动态稳定性，能够在不损坏内部绕组的情况下处理重型电机启动负载和瞬态电流峰值。

选择正确的单元需要经过结构化的评估路径。工程师必须首先验证符合 20 kV、22 kV 或 24 kV 分接要求的一次系统电压，然后计算峰值和连续负载需求，以确定 200 kVA 至 2500 kVA 之间的合适 kVA 额定值。接下来，能效期望决定了铁芯损耗参数，而环境条件决定了是否需要 IP00 开放式底盘或 IP20/IP23 防护外壳。针对特殊的安装限制，可以指定特殊的配置，例如双低压输出或增强的强迫风冷组件。

安装与合规性

正确的机械定位需要使用指定的锚固点或定向旋转滚轮将变压器底座固定到平坦、水平的混凝土基础，以便精确对准。对于室内空间，额定值为 IP00 或 IP20/IP23 的外壳可防止意外接触带电的高压部件，同时允许充足的自然对流气流。根据开关设备接口，高压端子可以通过标准开启式瓷套管或可分离肘形连接器来实现，而低压连接则利用柔性铜母线来吸收热膨胀和运行振动。

内部温度监测依赖于直接嵌入低压绕组内的 PT100 传感器，连接到专用的控制单元，该单元可提供用于报警和跳闸信号的本地数字读数和继电器输出。铁芯框架、外壳和静电屏蔽层必须强制接地，以符合安全法规并减轻电磁干扰。只有在变压器完全断电并与电网隔离的情况下，才能调整无载分接开关连杆。

产品设计和例行制造测试符合管理干式变压器的相关国际标准，包括 IEC 和 GB 规范。型式试验在实验室条件下验证了耐热能力、介电冲击强度和短路机械耐久性。

常见问题解答

Q1：这款 20kV 变压器型号的当前库存可用性和标准发货交货期是多少？

A：北京众平科技为标准容量等级维持着战略性的区域库存，从而能够实现快速发货，并最大限度地减少与延长的海外制造交货期相关的项目延误。

Q2：该设备适用什么保修范围和售后支持？

A：每个单元都得到全面的 12 个月运行保修的支持，并由北京众平科技的技术服务团队提供调试前指导和快速响应故障排除的支持。

Q3：铜绕组导体和铝绕组导体之间的主要区别和选择标准是什么？

A：铜导体提供更高的导电性和机械强度，从而产生更紧凑的占地面积，而铝则为空间限制最小的标准应用提供了一种更轻、更具成本效益的解决方案。

Q4：这种干式变压器可以安装在户外环境中吗？

A：标准配置专为受保护外壳内的室内使用而设计；户外部署需要至少额定为 IP23 或更高并经过定制防腐处理的专业防风雨外壳。

Q5：这款树脂浇注变压器的最大短期过载能力是多少？

A：根据 IEC 负载指南，树脂浇注变压器可以处理适度的短期过载，前提是绕组热点温度不超过 F 级或 H 级绝缘系统定义的最大热极限。

Q6：无油配电变压器需要哪些例行维护程序？

A：由于采用了密封的固体绝缘系统，维护工作量极少，只需要定期进行肉眼检查是否有灰尘积聚、拧紧端子连接以及对温度控制器和冷却风扇进行功能测试。

Q7：运行期间的声学噪声水平如何比较，它是否适用于对噪声敏感的场所？

A：铁芯采用利用阶梯接缝的高级取向硅钢构建，使运行噪声显着低于标准法规阈值，使其非常适合医院和商业办公楼。

Q8：13型低损耗设计符合什么能效标准？

A：13型低损耗系列经过精心设计，符合先进的区域能效基准，可显着减少空载损耗和负载损耗，从而降低整个运行生命周期的总拥有成本。
