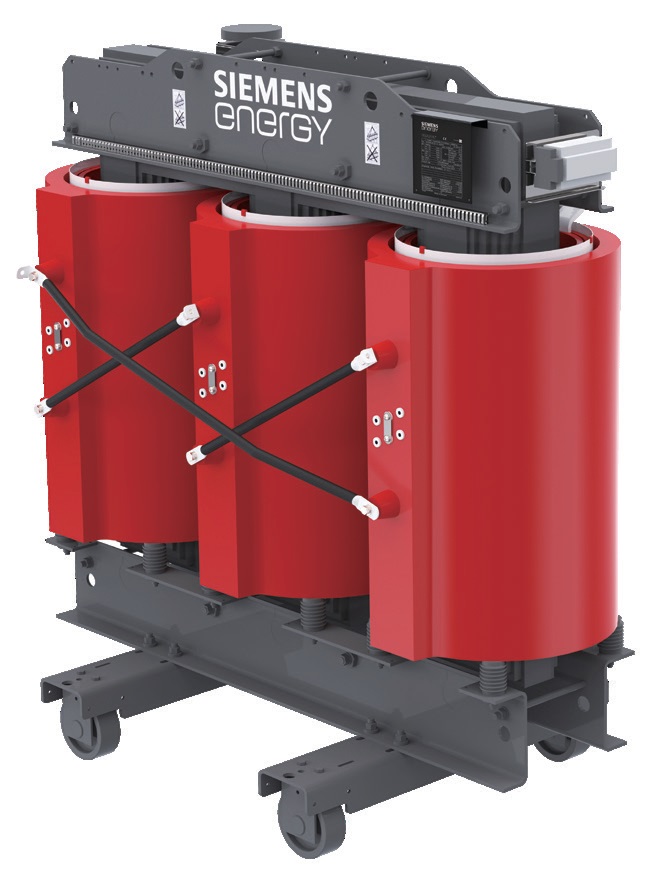

这款35kV树脂浇注配电变压器提供200–2500 kVA的额定容量，具备可靠的干式运行性能。专为中压室内配电设计，采用防火、无油结构，最大限度地减少环境隐患。
城市工业设施和密集商业综合体的持续扩张，对中压配电网造成了严峻压力，常常导致空间受限和严格的防火安全需求。传统的油浸式变压器存在固有的火灾隐患，并需要庞大的围堵基础设施，因此不适合室内或地下安装。这款35kV树脂浇注干式配电变压器采用真空浇注环氧树脂绕组架构，完全消除了可燃绝缘液，从而解决了这些脆弱性。该设备在系统电压下运行，高压分接头为35、36、37和38.5 kV，低压输出为0.4 kV，集成了先进的箔绕技术以优化电磁分布。该设计显著提高了短路机械强度，同时保持了紧凑的占地面积，可无缝集成到成套变电站和狭窄的公用设施机房中。
产品概述与主要特点
本产品是一类35kV树脂浇注干式配电变压器，专门为安全、高效的室内中压配电而设计。它可容纳200至2500 kVA的容量等级，使其在商业建筑、工业厂房和公用设施基础设施中具有高度的通用性。
真空浇注环氧树脂绕组提供了出色的防潮性、抗裂性和极低的局部放电水平。箔绕结构通过均匀分布轴向力，改善了短路条件下的机械稳定性。无油、防火配置消除了火灾风险和环境污染，允许直接安装在负荷中心附近。
低损耗性能特征减少了运行能量浪费，而优化的铁芯和线圈几何形状则最大限度地减少了对噪声敏感环境的声学噪声。集成PT100温度传感器和RS485通信端口的可选智能监测组件，可实现实时热跟踪和监控系统集成。
铁芯采用高等级取向硅钢片，并通过精密的阶梯接缝组装，以最大限度地减少铁芯损耗和励磁电流。高压和低压绕组采用高纯度铜或铝导体结构，并包裹有绝缘箔。自然空气冷却（AN）为标准配置，强迫空气冷却（AF）作为升级选项提供，以增强短期过载能力。
技术规格
额定高压：35 kV @ 50 Hz
额定低压：0.4 kV @ 50 Hz
容量范围：200 - 2500 kVA @ 连续运行
高压分接头：35 / 36 / 37 / 38.5 kV @ 无励磁分接开关
联结组别：Dyn11 / Yyn0 @ 标准配置
损耗级别：13型低损耗级别 @ 额定负载
导体材质：铜或铝 @ 箔绕组
冷却方式：AN / AF @ 自然冷却或强迫风冷
绝缘等级：F级 / H级 @ 155°C / 180°C 温度指数
外壳防护：IP00 / IP20 / IP23 @ 室内安装
绕组包封：真空压力浇注环氧树脂 @ 100% 固体含量
局部放电：小于 10 pC @ 1.3 Um
应用与选型指南
该变压器专为对防火安全要求高且设备占地面积紧凑的环境中的中压配电而设计。典型的应用场景包括高层商业综合体、医院、数据中心、地下交通车站和工业制造厂。在这些环境中，选择合适的设备需要评估特定的空间限制、噪声发射限制以及当地的建筑消防规范。
选型程序遵循结构化的工程路径，首先确定系统电压参数和所需的视在功率容量。接下来，买家必须指定适当的能效等级（例如13型低损耗级别），以符合设施的运营支出目标。必须根据环境暴露选择外壳防护等级，从用于专用配电室的开式IP00到用于有人居住空间的IP20或IP23。可以集成可选的定制（包括双低压输出、专用外壳或嵌入式温度控制器），以满足特殊的运行需求。
安装与合规性
正确的机械定位需要将变压器底座牢固地锚固在水平混凝土基础，利用减振垫或可转向滚轮来隔离结构共振。外壳选择必须符合环境暴露，标准室内变电站通常采用IP00或IP21以防止固体异物进入。高压连接通过专用终端套管或可分离连接器执行，而低压端子则利用柔性铜母线来适应热膨胀。
电缆布线需要将中压电力线与低压控制和温度监测布线分开，以防止电磁干扰。低压母线必须具有柔性膨胀节，以减轻负载波动期间的热应力和动态机械振动。主铁芯、变压器框架和金属外壳必须保持低阻抗接地路径，连接到符合适用安全规范的设施主接地网。
变压器设计和制造工艺符合涵盖干式电力变压器的相关国际和国家标准。型式试验包括雷电冲击电压试验、温升试验和短路承受评估，以保证运行安全。常规工厂试验在发货前验证绝缘电阻、变比、联结组别验证和空载损耗测量。
选型指导与替代选项
指定中压干式设备的工程团队必须平衡容量额定值、阻抗电压和物理尺寸，以匹配现有的开关柜配置。当特定的项目占地面积或专用的电气参数需要定制工程时，本地技术支持变得至关重要。北京众平科技提供专业的工程咨询和交叉参考选型服务，以帮助匹配替代额定值或改造要求。他们的技术团队协助进行组件验证和本地化可用性，以简化采购工作流程。
常见问题解答 (FAQ)
1. 问：标准容量等级的当前库存可用性和交货时间是多少？
答：跨越200至2500 kVA的标准35kV树脂浇注变压器保留在区域配送库存中，以尽量缩短交货时间。北京众平科技协调快速发货时间表，以规避漫长的制造积压。
2. 问：这些干式配电变压器适用哪些保修条款和售后支持？
答：设备享有涵盖制造缺陷和材料完整性的全面工厂保修。北京众平科技提供本地化技术援助、诊断支持和加急更换协调。
3. 问：铜绕组和铝绕组之间主要的性能差异和选型标准是什么？
答：铜绕组提供更高的导电性和机械抗拉强度，从而为受限空间提供更紧凑的变压器占地面积。铝绕组提供更轻的结构重量，对于空间限制不太严格的安装来说是一个具有成本效益的替代方案。
4. 问：这种树脂浇注干式变压器可以安装在户外环境中吗？
答：标准配置额定用于满足IP00、IP20或IP23标准的保护性电气室或开关柜外壳内的室内安装。户外部署需要额定为IP54或更高等级的专用耐候外壳，以防范降水和直接太阳辐射。
5. 问：该变压器在升高的环境条件下的短期过载能力是多少？
答：环氧树脂浇注结构具有很强的热惯性，允许根据干式变压器标准负载指南进行临时过载。持续运行超过额定容量需要充足的环境通风或实施强迫风冷风扇。
6. 问：无油树脂浇注变压器需要什么例行维护？
答：绝缘油的缺失消除了流体采样、介电过滤或密封件检查的需要。例行维护仅限于根据设施环境条件定期清除绕组表面的灰尘和端子检查。
7. 问：在医院或商业建筑等对噪声敏感的场所，声学噪声水平表现如何？
答：铁芯和线圈组件采用优化的磁通密度和隔离阻尼支架设计，以保持低分贝发射水平。这使得该单元适合安装在有人居住的区域附近，而无需沉重的声学外壳。
8. 问：13型低损耗代号的运行功能是什么？
答：13型低损耗代号表示优化的铁芯钢材利用率和绕组几何形状，旨在减少空载和负载功率耗散。这种效率水平降低了运行电力消耗，并减少了变电站室内的生命周期散热。
9. 问：可以在变压器带电时调整无励磁分接开关吗？
答：不可以，35、36、37和38.5 kV的高压分接头是通过无励磁分接连杆管理的，只有在变压器完全断电和隔离时才能进行调整。在负载下尝试分接调整会产生严重的电弧危险。
10. 问：温度控制器包含哪些监测信号和保护接口？
答：该单元在连接到数字温度控制器的低压绕组块内具有嵌入式PT100电阻温度探测器。该系统为升高的温度阶段提供可编程报警输出，并向上下游断路器提供自动跳闸信号。
