西门子6SL3700‑0LG42‑0BA3工业线路连接模块单元2000A 690V

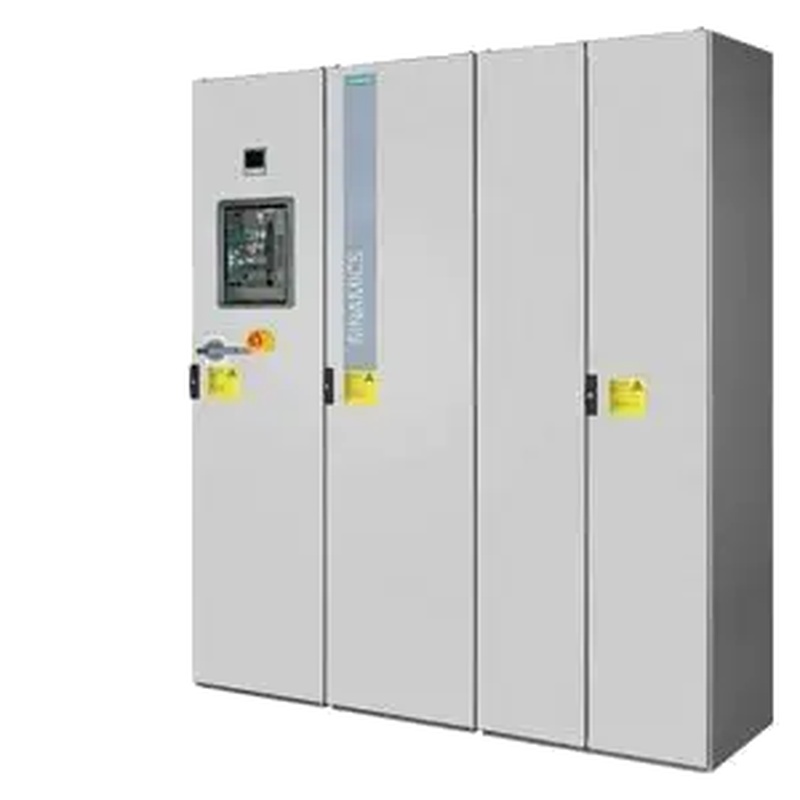

西门子6SL3700‑0LG42‑0BA3线路连接模块工业线路连接单元是专为SINAMICS S120模块化驱动平台设计的高容量机柜模块。该线路连接模块用作S120驱动柜的主电源和内部配电之间的中央接口，在500-690 V AC下提供高达2000 A的额定电流，用于为并联配置的基本线路模块供电。该设备采用坚固的风冷设计和IP20外壳，专为可靠性、安全性和可扩展电源处理至关重要的工业环境而设计。

概述：什么是工业驱动器中的线路连接模块

在现代工业自动化中，线路连接模块是一个基本的电源接口组件，它将输入的市电连接到模块化驱动系统的电源部分。对于西门子SINAMICS S120等大功率驱动系统，线路连接模块对于分配和管理为多个电机或高惯性负载供电的并联电源模块所需的大电流至关重要。

这种类型的装置不是独立的驱动器，而是更大的橱柜式驱动器架构的一部分，负责驱动柜内的可靠电力摄入、均流和安全配电。在重工业中使用的多模块系统中，这些单元有助于提高可维护性、可扩展性和电气性能。

设计和技术特点

该模块专为大电流工业应用而设计，支持47-63Hz、500-690V范围内的三相交流电源，为后续线路模块的馈电和再生反馈提供高达2000A的电流。该装置采用集成风扇的风冷设计，可确保在连续运行期间进行一致的热管理，坚固的结构适合标准机柜安装，在这些安装中，空间、气流和通道针对工业环境进行了优化。

机柜模块符合IP20防护等级，这意味着它是为室内机柜环境设计的，可以防止固体物体进入，但不能防止进水，并且它支持多个线路模块的并联连接以扩展系统容量。

SINAMICS S120系统中的关键功能角色

在SINAMICS S120平台的背景下，6SL3700‑0LG42‑0BA3装置起着几个关键作用：

中央电源接入点：作为三相主电源进入驱动柜的主要入口，确保下游线路和电源模块接收正确的电压和电流水平。

并联电源模块支持：旨在促进两个线路模块并联运行，从而增加总电流容量，并在高负载安装中提供冗余选项。

电气安全和保护：与断路器、母线连接和其他保护装置配合使用，以保持工业电源环境中的安全运行。

典型工业应用

这样的线路连接模块广泛应用于需要大量电力来驱动多个电机或重型机械系统的场景。典型应用包括：

大型输送机和物料搬运系统

重型加工中心和金属成型设备

多电机泵站和压缩机装置

轧钢厂和造纸厂的卷绕机、挤出机和张力控制系统

在此类应用中，该模块实现了集中配电，并确保驱动系统能够处理快速的负载变化，同时在机柜级别提供保护和诊断功能。

安装和配置注意事项

该线路连接装置的安装必须遵循仔细的电气规划，以确保导体尺寸、接地和冷却气流的正确性。工程师通常将该模块与兼容的基本和智能线路模块集成到SINAMICS S120机柜框架中，分配适当的母线布局和断路器保护，以匹配电机和负载要求。

正确的并联配置、端接扭矩和电缆管理对于确保长期性能和防止电气不平衡至关重要。系统配置还应考虑现场电气标准和符合工业安全法规。

使用西门子线路连接模块的优点

模块化和可扩展性：使系统设计人员能够通过并行添加或组合线路模块来扩展电源处理，而无需重新设计整个机柜。

大电流处理：该模块在工业电压下的额定电流高达2000A，支持制造业和加工行业中常见的重负载。

标准化集成：与SINAMICS S120生态系统的无缝兼容性简化了工程、调试和维护任务。

可靠的冷却和保护：风冷设计和坚固的机械结构确保了连续工业操作中的可靠性能。

相关客户问题和专家解答

SINAMICS S120中的线路连接模块与电源部分有何不同？

线路连接模块作为主电源进入驱动柜的绝缘、结构化输入点，处理电流分配并实现线路模块的并联馈电。相比之下，功率部分模块是下游组件，将这种功率转换为电机的受控直流和交流输出，提供实际的驱动功能，如速度和扭矩调节。线路连接模块本身不调节电机速度，但为电源模块可靠运行提供了稳定的基础。

与电力部分不同，线路连接模块侧重于电力摄入、分配和安全集成。在大型系统中，当设计用于并行操作时，单个线路连接模块可以支持多个电源部分，从而增强系统容量和冗余度。

2.并联如何提高大功率驱动器的性能？

并联允许多个线路模块或馈电装置共享负载电流，有效地提高了电力引入系统的载流量，而不依赖于单个超大单元。对于大功率驱动系统，特别是在重工业中，这意味着提高了冗余度，降低了热应力，增强了容错能力。如果一条并行路径发生故障，其余模块可以在降低的负载下继续运行，有助于防止系统停机并提高整体安全裕度。

工程师必须确保并联配置中的正确均流和母线设计，以避免单个模块的不平衡和潜在的过应力。

3.工业线路连接单元的典型安装挑战是什么？

安装需要对导体、母线和机柜布局进行细致的规划，以适应高电流（例如2000A）。由于电气和热负荷较大，电缆和保护装置的适当尺寸对于满足安全和性能标准至关重要。工程师还需要确保机柜内有足够的冷却气流，并且维修位置便于维护操作。

此外，接地和屏蔽做法必须符合工业电气规范，以防止噪音、接地回路，并确保操作员安全。

4.此线路连接模块可用于其他制造商的变频驱动系统吗？

虽然西门子线路连接模块在技术上可以与其他系统接口，但它是专门为与SINAMICS S120生态系统集成而设计的。不能保证与其他VFD品牌的兼容性，这样做可能需要定制机械调整和全面验证以确保安全。在进行此类跨品牌应用之前，应进行适当的认证和电气合规性检查。

大多数工业工程师更喜欢使用原始驱动器制造商推荐的线路模块，以确保系统可靠性和保修完整性。

5.周围环境如何影响线路连接模块的性能？

工业电源模块对环境温度、灰尘和通风模式很敏感。虽然该装置使用空气冷却，但环境温度应控制在西门子规定的范围内，以防止过热。高温会增加电阻，可能会降低电流容量并增加组件应力的风险。确保清洁的气流路径、定期的过滤器维护（如适用）和受控的机柜温度可延长设备寿命并最大限度地延长系统正常运行时间。
