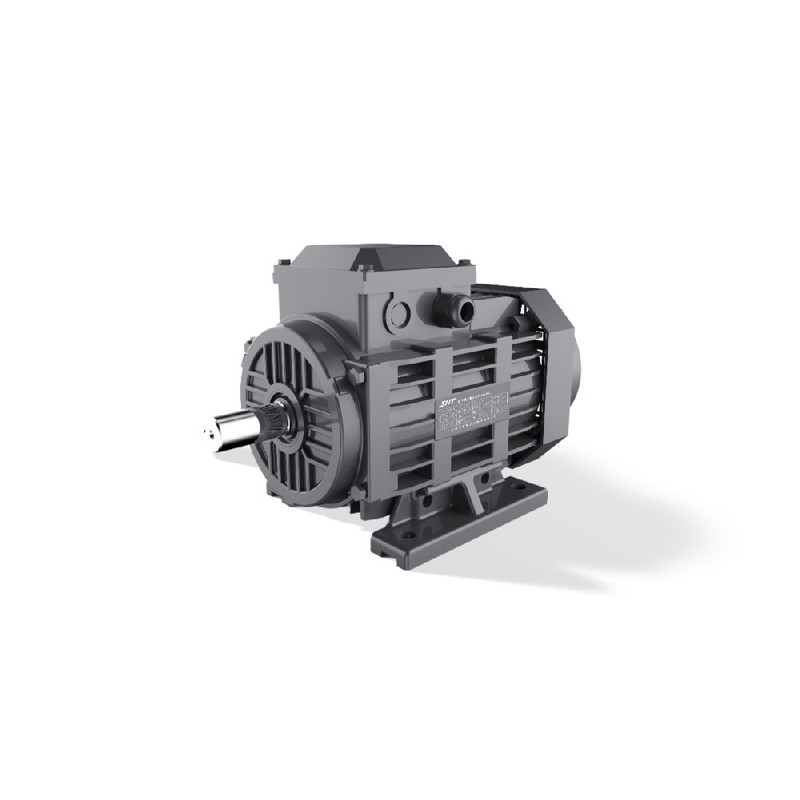

现代自动化物料搬运和轻型工业机械操作在变频器驱动下以降低的速度运行标准感应电动机时，经常会遇到严峻的热挑战。5 Hz 至 20 Hz 的持续低频运行大大削弱了传统轴装冷却风扇的风量输出，导致绕组温度急剧上升并过早发生热降解。格士（葛氏）FTYP 系列起动永磁同步电动机通过将直接起动能力与 H80 至 H160 机座的高密度永磁转子架构相结合，解决了这些工业效率瓶颈。
由变频器驱动的传统感应电动机经历显着的转矩脉动和升高的谐波铁损，这使得包装线和自动化输送设备中的精确速度控制变得复杂。格士（葛氏）FTYP 系列利用先进的电磁设计优化，提供 IE4 和 IE5 能效等级，同时保留与标准异步电动机相当的直接在线起动特性。该架构消除了转子励磁损耗，在保持 1500 rpm、1000 rpm、750 rpm 和 500 rpm 增量速度下的稳定转矩输出的同时，比同等感应机座效率提升 5% 至 10%。
技术规格
额定功率：0.55 kW @ 50 Hz
型号命名：FTYP-80M1-4 @ 机座 H80
极数：4 极 @ 1500 rpm
能效等级：IE4 @ 额定负载
外壳防护：IP55 @ IEC 60034-5
冷却方式：IC410 / IC416 @ 变速
额定电压：380 V @ 3 相
额定频率：50 Hz @ 电网供电
功率因数：0.92 @ 满载
环境温度：-15°C - 40°C @ 海拔 <= 1,000 m
绝缘等级：F 级 @ 155°C 温升限制
安装配置：B3 / B5 / B14 @ 法兰和底脚选项
输出转速范围：500 rpm - 1500 rpm @ 多极配置
机座尺寸范围：H80 - H160 @ 铸铝或铸铁外壳
系统集成与硬件设置
H80 至 H160 机座电动机的机械安装需要精确的轴对中和联轴器公差控制，以防止内部轴承承受径向负载应力。技术人员必须将底脚安装的 B3 配置或法兰安装的 B5 和 B14 变体固定在刚性结构基础上，以最大限度地减少高动态运行期间的振动传递。电气端接要求屏蔽多芯电缆穿过符合电磁兼容（EMC）标准的电缆接头，以抑制高频变频器开关脉冲产生的电磁干扰。
主接线盒可容纳压缩型电缆线耳，确保三相定子绕组的低电阻连接。接地必须遵守工业安全标准，利用直接固定在指定机座接地端子上的专用保护接地导体，以消除潜在的地环路。将 FTYP 系列与变频器配对时，参数配置必须匹配永磁同步电动机特性，设置正确的极对数、额定电流和电压限制，以防止矢量控制不稳定。
可靠性与环境耐久性
轻型工业自动化中的运行环境通常使驱动组件暴露于空气中的颗粒物、湿气和化学残留物中。FTYP 系列具有 IP55 防护等级，采用专用的轴封和精密加工的配合面，以防止灰尘和水射流侵入定子腔。热管理依赖于优化的散热片外壳几何形状，有助于实现有效的散热，在连续工作制期间将绕组温度保持在 F 级热阈值之内。
为了承受现代脉宽调制（PWM）变频器产生的陡峭电压上升时间和高 dv/dt 尖峰，定子绕组采用了专用的电磁线和多层真空压力浸漆绝缘。这种坚固的介电势垒可防止匝间击穿和局部放电现象，从而延长使用寿命。常规维护程序包括检查端子紧固度、检查密封完整性以及监测轴承振动特征，以确保在重载工业排程中实现高的平均故障间隔时间。
选型指南与替代选项
选择合适的电动机变体需要仔细评估所需机械功率、运行速度曲线以及被驱动机械内部的可用安装空间。基准 FTYP-80M1-4 单元在 H80 机座内以 1500 rpm 提供 0.55 kW 的功率，非常适合紧凑型输送和轻型定位任务。扩大应用规模的工程师可以选择更大的机座尺寸，最高可达 H160，涵盖输出功率高达 15 kW 且多极选项低至 500 rpm 的产品。
在升级传统固定转速或标准变频驱动生产线时，技术团队必须对照永磁同步性能曲线交叉参考转矩需求和热循环。北京众平科技股份有限公司提供专门的技术支持，协助工程师进行交叉参考选型、尺寸计算和本地库存可用性，以简化无缝系统集成并最大限度地减少设备停机时间。
常见问题解答 (FAQ)
1. FTYP 系列与标准感应电动机的主要运行区别是什么？
FTYP 系列在转子结构中利用永磁体，能够像感应电动机一样直接在线起动，同时以同步转速运行，零转子励磁损耗，整体效率更高。
2. FTYP-80M1-4 型号可以直接由标准固定频率电网运行吗？
可以，该单元专为跨公用电网直接在线起动而设计，同时在稳态运行期间实现 IE4 能效水平。
3. 哪些维护政策和保修范围适用于这些单元？
产品享有标准制造商保修以及通过授权分销渠道管理的装运前质量验证协议的支持。
4. IP55 外壳等级如何在多尘环境中保护电动机？
IP55 等级限制有害粉尘积聚并抵抗来自任何方向的低压水射流，从而保护内部绕组和轴承。
5. 采用了哪种绝缘等级来处理变频器引起的电压尖峰？
电动机采用带专用电磁线的 F 级绝缘系统，以承受高 dv/dt 应力和热负载。
6. H80 至 H160 机座尺寸是否有多种安装配置可供选择？
是的，配置包括 B3 底脚安装、B5 法兰安装和 B14 端面安装，以适应各种机械布局。
7. 与标准 IE3 单元相比，这些永磁电动机的典型效率增益是多少？
根据负载曲线和运行速度，它们通常可将能量损耗降低 5% 至 10%。
8. 将这些电动机与变频器一起使用时，应如何配置驱动参数？
变频器必须设置为永磁同步电动机模式，输入精确的电动机额定电流、电压、频率和极对数，用于闭环或开环矢量控制。
