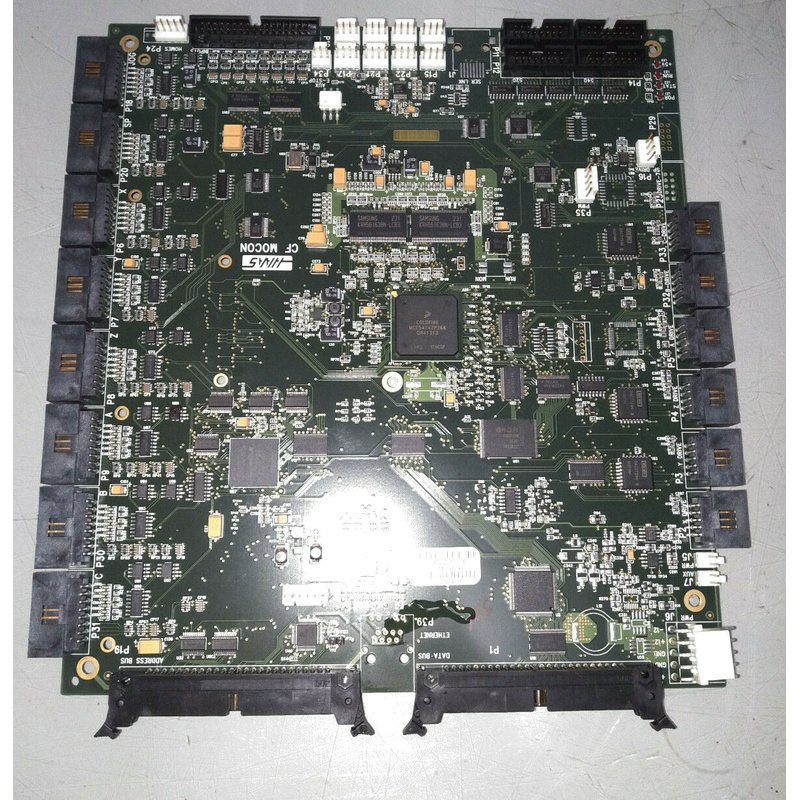

HAAS 93-32-4123D多轴伺服工业控制PCB板

HAAS 93-32-4123D是哈斯自动化生态系统中的关键组件，专门设计为高性能伺服控制PCB。这种专用的工业控制PCB是管理要求苛刻的数控机械中伺服电机的神经中枢，将数字命令转化为精确的物理运动。该板专为恶劣制造环境中的可靠性而设计，可确保哈斯机床在高速加工操作中保持其著名的精度和可重复性。它在闭环运动控制系统中起着关键作用，它不断处理来自编码器的反馈，以动态调整电机扭矩和速度，使其成为先进制造和精密工程应用中不可或缺的元素。

1.产品概述和系统集成

93-32-4123D是一款典型的工业控制PCB，设计用于在Haas专有的控制架构内运行。它作为一个专用的运动控制器，通常直接与主微处理器板和矢量驱动系统连接。在典型的Haas CNC系统中，该伺服控制PCB接收高级运动命令，并将其转换为精确的低级信号，驱动伺服放大器，从而驱动伺服电机本身。

其集成的一个关键方面是它在闭环控制系统中的作用。与开环系统不同，该板通过编码器等反馈设备主动监测电机的状态和位置。这种连续的反馈回路允许实时校正指令位置和实际电机位置之间的任何差异，确保卓越的精度，并处理切割操作过程中遇到的动态负载。该板是哈斯机器在生产环境中实现高精度和可靠性的根本原因。

2.技术规格及设计特点

HAAS 93-32-4123D的规格符合工业自动化的严格要求。

处理和内存：虽然该型号的具体细节尚未公开，但类似的哈斯伺服控制板通常具有强大的嵌入式微处理器和足够的板载内存，可以处理复杂的运动曲线和算法计算。

输入/输出配置：该板配备了一系列I/O接口，用于连接编码器、旋转变压器和主控制单元。这些连接对于读取位置反馈和传输控制信号至关重要。

电源要求：它通常使用低压直流电源，如+12V、-12V和+5V，这些电源由机器强大的低压电源系统提供。

环境稳健性：作为真正的工业控制PCB，它的设计能够承受机械车间的挑战性条件，包括适度的温度波动、振动以及可能暴露在冷却剂或颗粒物中。

3.核心设计优势和技术

这款伺服控制PCB采用了多项先进技术，使其具有卓越的性能。

闭环矢量控制：其操作的核心是先进的矢量控制技术。这允许独立控制电机的扭矩和磁通量，即使在低速下也能产生高扭矩输出，在整个速度范围内平稳运行，并改善动态响应。

实时故障监测和诊断：该板集成到机器的综合诊断系统中。它可以触发与伺服性能相关的特定报警代码，如轴驱动故障、过载情况或反馈错误。这种能力对于快速排除故障和最大限度地减少机器停机时间非常宝贵。

坚固的工业级结构：93-32-4123D符合工业控制PCB的最高标准，可能采用高Tg FR-4材料作为基板以抵抗热应力。此外，它还采用了加厚铜迹线以提高载流能力、保护性保形涂层以防止水分和污染以及工业级连接器以确保长期可靠性等特点。

优化的信号完整性：电路板的布局旨在实现卓越的信号完整度。仔细分离模拟和数字接地，以及战略屏蔽和滤波，可以最大限度地减少电磁干扰（EMI），这对于保持敏感反馈信号的准确性至关重要。

4.性能和应用优势

93-32-4123D的复杂设计为最终用户带来了直接、切实的好处。

提高加工精度和表面光洁度：通过提供稳定准确的伺服控制，该板直接有助于提高零件质量。它能够实现精确的刀具路径，从而获得优异的表面光洁度和严格的公差，这在航空航天、汽车和医疗制造中至关重要。

提高生产效率：伺服系统的高动态响应允许更快的轴加速和减速。这减少了非切割时间，缩短了循环时间，提高了制造设施的整体设备效率（OEE）。

卓越的系统可靠性和正常运行时间：该组件符合工业控制PCB的严格要求，专为生产环境中的24/7运行而设计。其稳健的设计和集成诊断有助于提高平均故障间隔时间（MTBF），最大限度地提高机器可用性。

无缝集成和诊断：作为真正的Haas组件，93-32-4123D保证与机器的控制软件和用户界面完全兼容。这种无缝集成简化了故障排除，因为故障清楚地显示在控制屏幕上，直接指导维护人员解决问题。

扩展视角：伺服控制PCB在工业自动化中的关键作用

了解在哪里以及为什么使用专用工业控制PCB的更广泛背景是理解HAAS 93-32-4123D背后的工程的关键。

1.工业控制PCB与消费PCB的利基市场

人们普遍存在误解，认为任何电路板都可以在工业环境中使用。事实上，像HAAS 93-32-4123D这样的工业控制PCB与消费级PCB有着根本的不同。

环境耐受性：消费者板专为温和的气候控制环境而设计。工业板必须能够承受大范围的温度波动、高湿度、导电粉尘和附近机器的持续振动。

寿命和组件采购：工业自动化设备的生命周期预计为几十年。因此，工业控制PCB的设计具有长远眼光，通常使用保证多年可用的组件，这与快速变化的消费电子市场不同。

安全性和可靠性：数控机床中伺服控制板的故障可能导致灾难性的碰撞，造成数千美元的损失，并构成安全风险。这些电路板设计有冗余的安全检查和更高的安全裕度，以防止此类事件的发生，这是消费品中不需要的可靠性水平。

2.应用范围：超越机床

虽然HAAS 93-32-4123D专用于数控机械，但伺服控制PCB的底层技术是现代自动化的基础。

机器人和自动导引车（AGV）：这些系统依靠伺服控制实现精确的关节运动和精确的导航。

包装和物料搬运：高速拾取和放置机器人、输送机系统和分拣机使用伺服控制来提高速度和精度。

印刷和转换机械：通过先进的伺服控制系统实现套准控制，确保图案在移动的材料网上完美对齐。

选择洞察：在选择或指定伺服控制PCB时，关键是要使其性能特征（如处理速度、反馈分辨率和输出电流容量）与应用的特定需求相匹配，无论是高速路由器还是重型铣床。

3.实施和维护最佳实践

为了确保93-32-4123D等精密部件的寿命和可靠性，正确的操作和维护至关重要。

电源和接地完整性：清洁稳定的电源是任何敏感电子板的基础。正确的接地对于将电噪声从控制电路中分流出去以及防止电压尖峰或静电放电（ESD）造成的损坏同样至关重要。

环境和冷却管理：确保控制柜保持清洁、凉爽，并在规定的湿度范围内，是延长所有工业控制PCB（包括伺服控制器）寿命的最有效方法之一。

固件和软件管理：按照制造商（此处为Haas）的建议，保持电路板固件的最新状态，可以提供性能增强、新功能和关键错误修复，从而提高稳定性。

常见问题（FAQ）

1.HAAS 93-32-4123D等伺服控制PCB的主要功能是什么？

它的主要功能是作为运动控制系统中的智能中介。它从主CNC控制器接收高级定位命令，并通过生成驱动伺服放大器或驱动器所需的精确低级信号来执行这些命令。同时，它不断监测来自电机编码器的反馈，以确保电机准确地遵循命令，从而创建一个闭环系统，实现终极精度。

2.工业控制PCB与标准PCB有何不同？

工业控制PCB的坚固性和可靠性标准要高得多。它使用额定温度范围更宽的工业级组件，使用更厚的铜来承受更高的电流负载，并且通常包括一个保护性的保形涂层来抵抗水分、灰尘和化学物质。与消费级PCB不同，其设计优先考虑长期稳定性和对工厂环境中常见的电噪声、振动和热循环的抵抗力。

3.伺服控制PCB故障的常见症状是什么？

常见症状可能包括轴移动不稳定、轴无法移动、轴缓慢爬行的伺服漂移、没有机械原因的突然伺服过载报警，以及与驱动或反馈错误相关的特定故障代码。进行彻底的诊断以确认PCB是根本原因至关重要，因为这些症状有时可能与电机、电缆或编码器有关。

4.这个PCB可以修理吗，还是需要更换？

虽然专业的电子维修服务有时可以维修有故障的伺服控制PCB，但通常建议通过制造商或授权分销商进行更换或官方维修。这确保了电路板符合原始规格，保持了系统的完整性，并且不会使机器的保修失效。在没有适当文件和设备的情况下修复复杂的多层板可能具有挑战性，并可能导致进一步的问题。

5.为什么闭环设计在现代伺服系统中如此重要？

闭环设计是基础，因为它允许实时纠错。该系统不仅仅是“希望”电机移动到正确的位置；它通过编码器“观察”它并进行即时调整。这补偿了变化的负载力（例如，在重切削过程中）、温度引起的膨胀和机械磨损等变量，确保了刀具路径的精确性。
