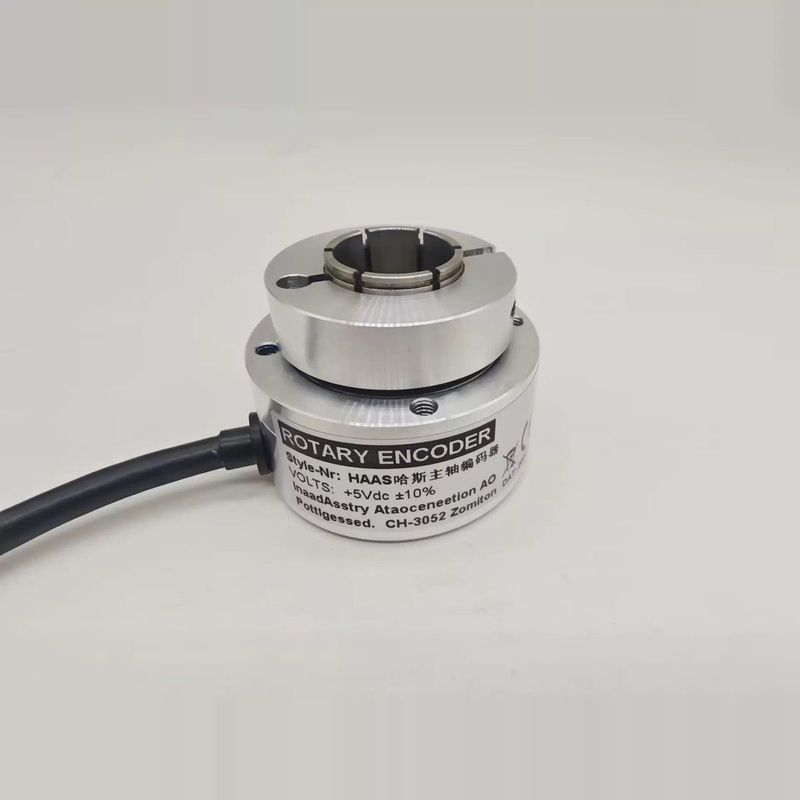

HAAS 93-1902/4096CRP/30-5840高分辨率数控主轴编码器

HAAS 93-1902/4096CRP/30-5840是HAAS CNC生态系统中的关键组件，专门设计为高性能主轴编码器。该装置对于机床主轴的闭环控制至关重要，可确保精确监测和保持转速和角位置。该CNC编码器的分辨率为每转4096个脉冲（CPR），可提供高级加工操作所需的精细反馈，如刚性攻丝、换刀主轴方向和同步C轴轮廓。其坚固的设计可承受机械车间的恶劣环境，处理冷却剂、油雾和金属颗粒等污染物，同时提供坚定不移的可靠性。

1.产品概述和系统集成

主轴编码器基本上是一种将旋转轴的机械运动转换为电信号的传感装置。HAAS 93-1902型号以高保真度执行此任务，充当机床控制系统的主轴“眼睛”。与测量直线运动的线性编码器不同，这种旋转编码器专门用于监测主轴的枢转。在HAAS CNC系统中，来自该编码器的反馈被连续反馈到主控制单元。这创建了一个闭环系统，其中命令的主轴速度（例如5000 RPM）不断与实际测量的速度进行比较。如果由于负载变化而发生任何偏差，控制系统会立即通过调整电机扭矩进行补偿，从而在变化的切割条件下保持设定速度。这种集成对于刚性攻丝等工艺至关重要，在刚性攻丝中，主轴旋转必须与Z轴进给完全同步，才能精确切割螺纹。

2.技术规格和性能特点

该编码器的身份和能力由其特定的型号代码定义。93-1902是HAAS的核心零件号，将其标识为真正的OEM组件，旨在实现无缝兼容性。4096 CPR规范是一个关键性能指标，表示编码器的分辨率。这种高脉冲计数意味着控制系统在主轴每转一圈时接收4096个不同的数字信号。这转化为小于0.1度的角分辨率，实现了极其精确的位置控制。这种高分辨率可以实现精确的主轴定位，主轴必须停在精确、可重复的角度位置，以便自动换刀。型号的30-5840段通常指特定的配置细节，其中可能包括输出信号类型、物理电缆长度和接口。这种特殊的模型旨在直接与HAAS控制系统接口，确保即插即用兼容性和可靠的信号完整性，而不需要外部信号转换器。

3.核心设计特点及构造

HAAS 93-1902编码器的耐用性是其专为苛刻的工业环境而设计的结构的结果。外壳通常由坚固的材料制成，如机加工铝或硬化聚合物，重量轻，耐物理冲击和腐蚀。对其操作至关重要的是轴和轴承组件。这些部件专为高速运行而设计，并经过密封，以防止冷却液、油和细磨料粉尘进入，这些是加工中心中常见的污染物。这种坚固的密封对于实现长使用寿命和防止过早失效至关重要。内部的传感技术通常基于光学系统，其特征是带有极其精细光栅的玻璃或金属盘。当光盘随主轴旋转时，光盘两侧的光源（LED）和光电探测器协同工作，产生电脉冲。这种光学设计因其高精度、低摩擦和高速下的出色响应而受到青睐。

4.应用领域和运营效益

这种数控编码器的主要应用是实现现代高效加工所必需的先进主轴功能。对于刚性攻丝，编码器确保主轴旋转和攻丝进入零件的线性下降完全同步，防止攻丝断裂或剥离螺纹。在主轴定位中，它提供了将主轴停止在特定角度位置所需的精确反馈，这对于自动换刀装置正确夹紧和释放刀具至关重要。此外，当HAAS控制器配备C轴功能时，这种高分辨率编码器使主轴能够作为精密旋转台运行，实现复杂的轮廓操作，如铣削六边形或在螺栓圆上钻孔，而不需要单独的旋转轴。运营效益是巨大的。它直接提高了加工精度和可重复性，通过确保正确执行攻丝等工艺来降低废品率，并通过提供可靠、免维护的性能来增加整体设备的正常运行时间。使用像93-1902这样的原装HAAS编码器可以保证与机器控制的最佳通信，消除兼容性问题，并确保所有高级功能按制造商的预期运行。

扩展视角：编码器在数控加工中的关键作用

了解反馈设备的更广泛背景说明了为什么像HAAS 93-1902这样的组件在自动化制造中是不可或缺的。

1.反馈回路：开放系统与封闭系统

在运动控制中，开环系统在没有反馈的情况下运行；假设命令已被执行，则向电机（如步进电机）发送命令。这既简单又经济高效，但如果电机因过载而错过步骤，则容易出错。相比之下，几乎所有现代数控机床，包括HAAS铣床和车床，都基于关键轴和主轴的闭环原理运行。主轴编码器是这个闭环的基本组成部分。它实时验证主轴是否遵循命令。如果控制检测到指令状态与编码器的反馈之间存在差异，它可以发出警报、停止程序或主动纠正错误，从而保护机器、工具和零件免受损坏。

2.比较分析：主轴编码器与伺服电机编码器

虽然两者都是旋转编码器，但主轴编码器和伺服电机编码器通常具有不同的设计优先级。伺服编码器通常连接到驱动X、Y和Z轴的伺服电机上，需要极高的分辨率（通常在每转数百万个计数的范围内）才能在非常低的速度下实现精确的定位和平稳的运动。然而，主轴编码器针对高速操作进行了优化。其分辨率虽然仍然很高（例如4096 CPR），但与以非常高的RPM（例如10000 RPM或更高）可靠地生成和处理信号的需求相平衡。它的主要功能是速度调节和角度定位，而不是超细微定位。此外，主轴编码器通常采用更坚固的密封设计，以应对直接暴露在加工环境中的情况，与线性轴的滚珠丝杠驱动器相比，加工环境通常对主轴更苛刻。

3.安装、故障排除和维护

正确的安装是主轴编码器寿命和精度的关键。它必须与主轴精确对齐安装，以防止轴承磨损和信号偏转。安装也必须牢固，以抵抗振动。从故障排除的角度来看，编码器故障的症状可能包括主轴速度波动、与“主轴同步丢失”或“方向故障”相关的警报以及螺纹不准确。维护通常是最低限度的，但应包括保持周围区域的清洁，并定期检查设备是否有可能危及密封的物理损坏或积聚的碎屑。电缆和连接器也是常见的故障点，应检查其完整性。

常见问题（FAQ）

4096 CPR分辨率对我的加工操作意味着什么？

4096 CPR的分辨率意味着控制系统在主轴每转一圈时接收4096条离散的位置信息。这种高度的细节对于精确的任务至关重要。对于主轴方向，它允许控制在几分之一度内停止主轴，以实现可靠的刀具更换。在刚性攻丝中，它确保主轴的旋转位置完全锁定在Z轴位置，防止攻丝断裂，并确保高质量的螺纹。对于简单的速度控制，它提供了一个非常稳定和精确的速度反馈信号。

此编码器可以用作非HAAS机器的替代品吗？

虽然从技术上讲，它是一个输出标准方波信号的旋转编码器（可能具有差分a、B和索引通道），但它经过专门校准和配置，是真正的HAAS OEM零件。在不同品牌的数控机床上使用它需要验证电气兼容性（电压、信号类型）、物理安装兼容性，并确保分辨率符合国外控制系统的要求。为了在HAAS机器上获得最佳和有保证的性能，强烈建议使用真正的HAAS 93-1902零件。

主轴编码器故障的最常见迹象是什么？

最常见的症状是控制屏幕上与主轴相关的警报，如“主轴同步丢失”或“主轴方向故障”。您还可能观察到主轴以不正确的速度运行，在恒定负载下速度波动，或未能在正确的位置停止换刀。在刚性攻丝等过程中，由于同步丢失，编码器故障通常会导致攻丝断裂或螺纹成型不良。

数控机床内部的环境如何影响编码器的寿命？

机械车间环境是电子元件最恶劣的环境之一。编码器不断受到主轴和切削力的振动、温度波动以及冷却液雾、润滑油和细小金属屑等普遍污染物的影响。HAAS 93-1902的设计旨在通过密封外壳和轴承抵抗这些因素，但极端暴露或直接流体进入仍可能导致过早失效。正确的机器维护，包括控制冷却液污染和保持主轴区域清洁，直接有助于延长编码器的寿命。

更换此编码器后是否需要专业校准？

在大多数情况下，在HAAS机器上，用原装零件简单更换编码器不需要传统意义上的手动校准。然而，安装后，通常需要通过机器的控制软件执行“主轴方向”设置程序。该例程教导控制编码器的索引脉冲（表示一整圈）与主轴的物理位置之间的确切关系。这一步对于确保可靠准确地更换刀具至关重要。
