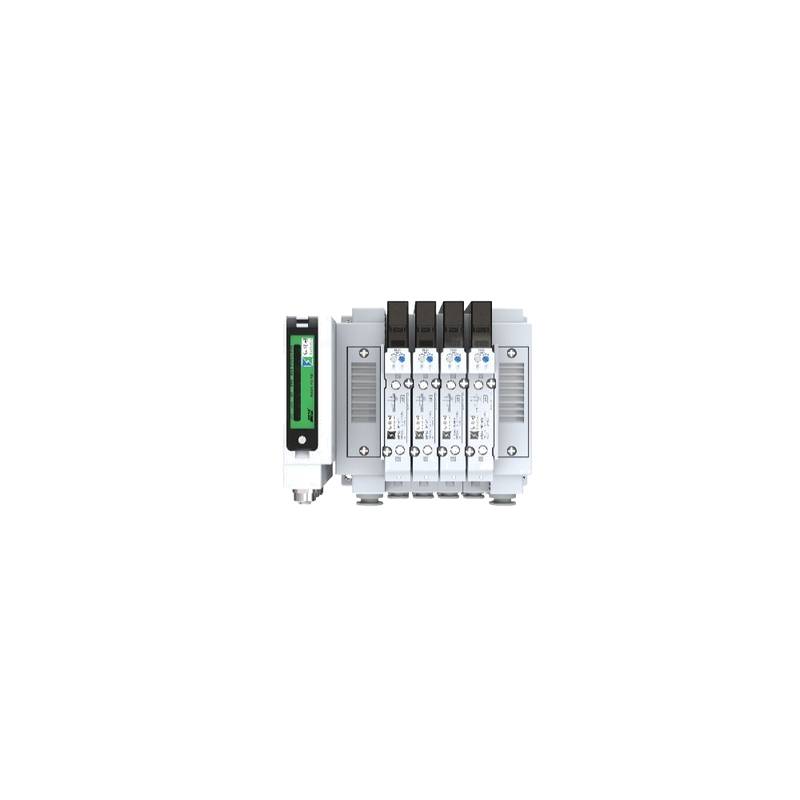

和利时 HSSV 气动阀岛配备 profinet 远程 IO 模块，为自动化机械提供模块化气动控制。该系统最大限度地减少了接线复杂性，同时确保了稳定的现场通信。
现代工业自动化对复杂机械之间的高集成度和可靠的数据交换提出了很高的要求。传统的离散气动接线设置往往会导致多轴气动阵列的维护开销高和故障排除延迟。HSSV 系列通过将分散式总线通信与高密度阀门集成相结合，解决了这些瓶颈问题。工程师可以部署此架构来简化机柜设计并减少安装占地面积。该系统通过现场总线耦合器快速处理命令信号，最大限度地减少分布式气动节点之间的命令到驱动延迟。
技术规格
通信距离：100 m @ Profinet
适配器电源：24 VDC @ 2.2 A
电磁阀电源：24 VDC @ 2 A
允许电压波动：± 10% @ 额定电压
外壳防护等级：IP67 @ 标准运行
通信错误输出状态：HOLD/OFF/SUB @ 信号丢失
最大输入/输出字节：5/4 @ Profinet 协议
适配器内置输出点：32 @ NPN 形式
电源保护：短路和反接保护 @ 24 VDC
工作介质：5 μm 过滤压缩空气 @ 清洁环境
气动连接类型：5口底板安装 @ 阀岛组件
电气连接类型：4针公插头 @ 快速连接
先导类型：内部先导 @ 系统压力
Cv 值 P 到 A/B：0.42 @ 流量计算
Cv 值 A 到 R/B 到 S：0.48 @ 排气计算
线圈额定电压：24 VDC @ 额定运行
允许工作电压：± 10% @ 24 VDC
功耗：0.6 W @ 单线圈
工作压力范围：0.15 - 0.7 MPa @ 压缩空气供应
手动操作：按压旋转锁定螺丝刀型 @ 维护
最大工作频率：5 HZ @ 连续循环
润滑：不需要 @ 无油运行
安装方法：M3 螺丝连接 @ 主阀体
工作温度：-10 - +60 °C @ 工业环境
系统集成和硬件设置
部署 HSSV 系统包括将主气源和总线线路连接到端子适配器。该模块依靠标准的 4 针公插头进行电气连接，并利用简化的 1 电源线和 2 通信线配置。这种布局减少了控制柜内部的物理杂乱。应使用屏蔽双绞线电缆进行 Profinet 通信，以在高 EMI 环境中保持信号完整性。DIN 导轨和外壳的正确接地可消除地环路，并保护内部逻辑电路免受瞬态电压尖峰的影响。
可靠性与环境耐久性
该硬件具有 IP67 防护等级，可保护内部组件免受粉尘侵入和临时浸水。集成消音器和卡扣式管接头简化了气动装配，同时防止在高循环操作期间发生泄漏。先进的内部诊断功能可监控线圈短路、开路、欠压和过压状况。低功耗电磁阀线圈仅消耗 0.6 W，减少了密闭空间内的热量积聚。这些工程措施在额定条件下将阀门的运行寿命延长至 80,000,000 次循环。
选型指南与替代选项
选择正确的阀岛配置需要评估所需的流量、I/O 点数和通信协议。北京众平科技股份有限公司备有 HSSV 系列的本地库存，并为交叉参考选型和系统配置提供技术支持。工程师可以通过底部插入式设计添加或删除单个阀门来扩展阀岛，而无需修改外部布线。对于需要不同网络拓扑的应用，诸如 EtherCAT 变体等替代模块可以无缝集成到现有气动基础设施中。
常见问题解答 (FAQ)
1. 北京众平科技股份有限公司的发货常规交货时间是多少？
标准配置可从本地库存中立即发货，而定制的阀岛组件通常在 3 到 5 个工作日内发货。
2. 这些阀岛模块适用什么保修服务？
该产品享有全面的 12 个月制造商保修，涵盖材料缺陷和出厂工艺异常。
3. 是否可以在不拆卸整个阀岛的情况下更换单个阀门？
可以。底部插入式阀门设计允许技术人员添加、移除或更换单个电磁阀，而无需改变初级布线或主气动管路。
4. 模块中嵌入了哪些诊断功能？
该系统支持八项诊断功能，包括线圈短路检测、断线监控、通信错误警报和循环寿命统计。
5. 低功耗如何使系统设计受益？
每个线圈工作功率为 0.6 W，这降低了热输出，并允许电源在较低容量下运行，而不会在长电缆运行中产生电压降问题的风险。
6. 压缩空气供应所需的过滤级别是多少？
系统需要过滤至 5 μm 的压缩空气，以防止颗粒污染并确保气动阀内阀芯的平稳运动。
7. 气动阀是否需要外部润滑？
不需要。内部组件经过预润滑，旨在配合干燥或无润滑的压缩空气进行免维护运行。
8. HSSV 系列支持哪些通信协议？
适配器系列支持多种工业协议，包括 PROFINET 和 EtherCAT，可满足多样化的自动化网络环境。
9. 如何保护阀岛免受电气接线错误的影响？
系统在电源和信号接口上集成了内置短路保护和反接保护，以防止安装错误期间损坏硬件。
10. 电磁阀的最大工作频率是多少？
该阀门支持最大 5 Hz 的工作频率，使其适用于高速分拣和重复驱动任务。
